边坡防护钢管脚手架搭设施工方案

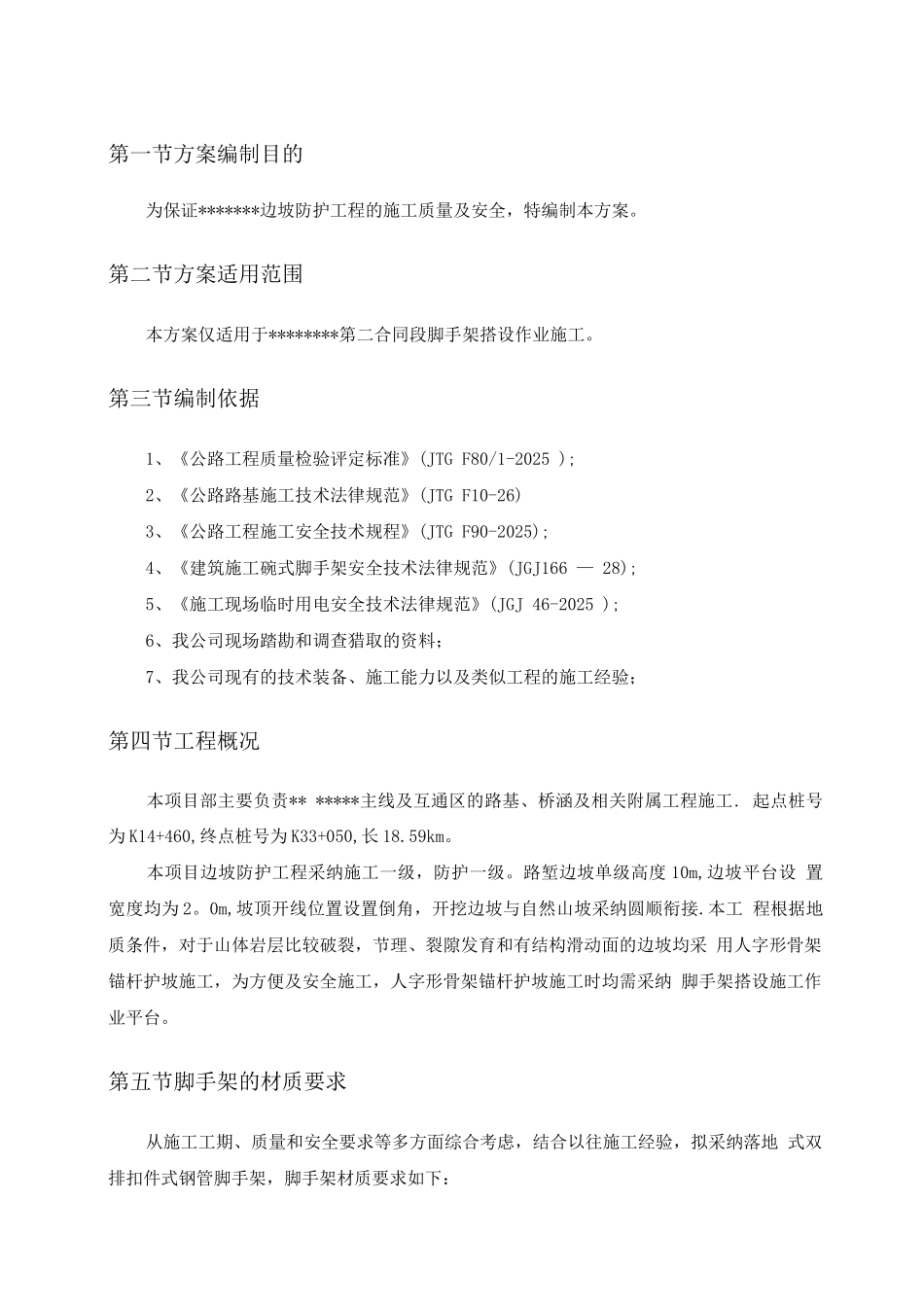

第一节方案编制目的为保证*******边坡防护工程的施工质量及安全，特编制本方案。第二节方案适用范围本方案仅适用于********第二合同段脚手架搭设作业施工。第三节编制依据1、《公路工程质量检验评定标准》(JTG F80/1-2025 );2、《公路路基施工技术法律规范》(JTG F10-26)3、《公路工程施工安全技术规程》(JTG F90-2025);4、《建筑施工碗式脚手架安全技术法律规范》(JGJ166 — 28);5、《施工现场临时用电安全技术法律规范》(JGJ 46-2025 );6、我公司现场踏勘和调查猎取的资料；7、我公司现有的技术装备、施工能力以及类似工程的施工经验；第四节工程概况本项目部主要负责** *****主线及互通区的路基、桥涵及相关附属工程施工. 起点桩号为 K14+460,终点桩号为 K33+050,长 18.59km。本项目边坡防护工程采纳施工一级，防护一级。路堑边坡单级高度 10m,边坡平台设 置宽度均为 2。0m,坡顶开线位置设置倒角，开挖边坡与自然山坡采纳圆顺衔接.本工 程根据地质条件，对于山体岩层比较破裂，节理、裂隙发育和有结构滑动面的边坡均采 用人字形骨架锚杆护坡施工，为方便及安全施工，人字形骨架锚杆护坡施工时均需采纳 脚手架搭设施工作业平台。第五节脚手架的材质要求从施工工期、质量和安全要求等多方面综合考虑，结合以往施工经验，拟采纳落地 式双排扣件式钢管脚手架，脚手架材质要求如下：1、钢管，选用外径 48mm，壁厚 3.5mm，钢材强度等级 Q235—A，钢管应平直光滑， 有严重锈蚀、弯曲或裂纹的钢管不得使用.2、扣件采纳可锻铸造扣件，应符合建设部《钢管脚手架扣件标准》的要求，不得 有裂纹、气孔、缩松、沙眼等锻造缺陷，扣件的规格应与钢管相匹配.3、脚手板、脚手片需符合有关法律规范要求。第六节 脚手架的搭设流程及要求脚手架搭设的工艺流程为：场地平整、夯实(材料配备)-定位、设置底座-纵 向扫地杆T 立杆 T 横向扫地杆 T 小横杆一大横杆一剪刀撑一连墙件一铺脚手板一防 护栏杆。6. 1 立杆间距脚手架立杆纵距 1.5m,横距 0.95m,步距 1°8m;连墙杆间距竖直 3。6m,水平 4.5m(即 二步三跨)，里立杆距边坡 0.4m。6.2 大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距为 1.8m,以便立网挂设，大横杆置于立杆里面， 每侧外伸长度为 15cm。(2) 外架子按立杆与大横杆交点处设置小横杆，以形成空间结构整体受力.6。3 剪刀撑脚手架外侧立面的整个长度和高度上设置剪刀撑，剪刀撑斜杆的接长采纳搭接，搭 ...
