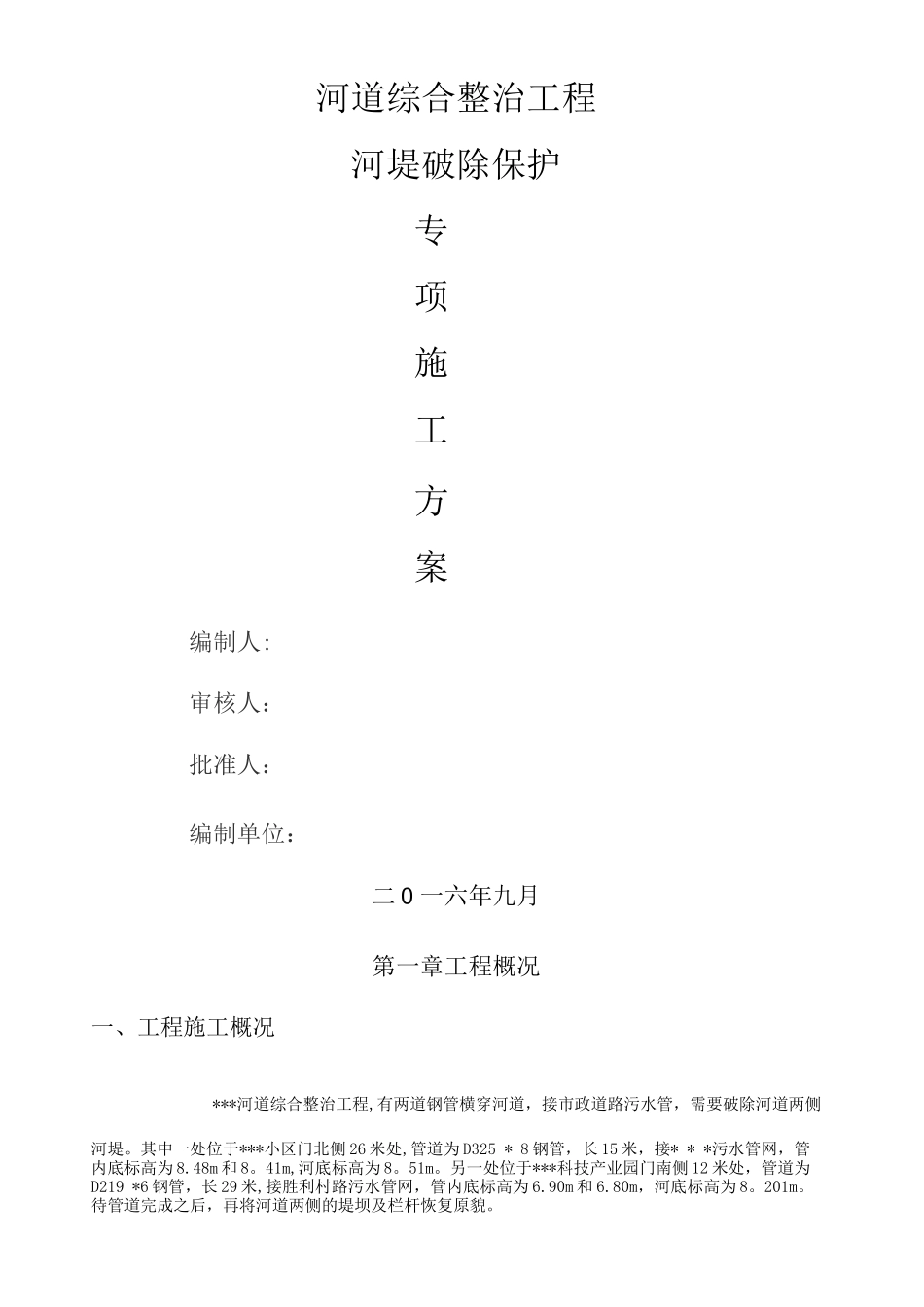

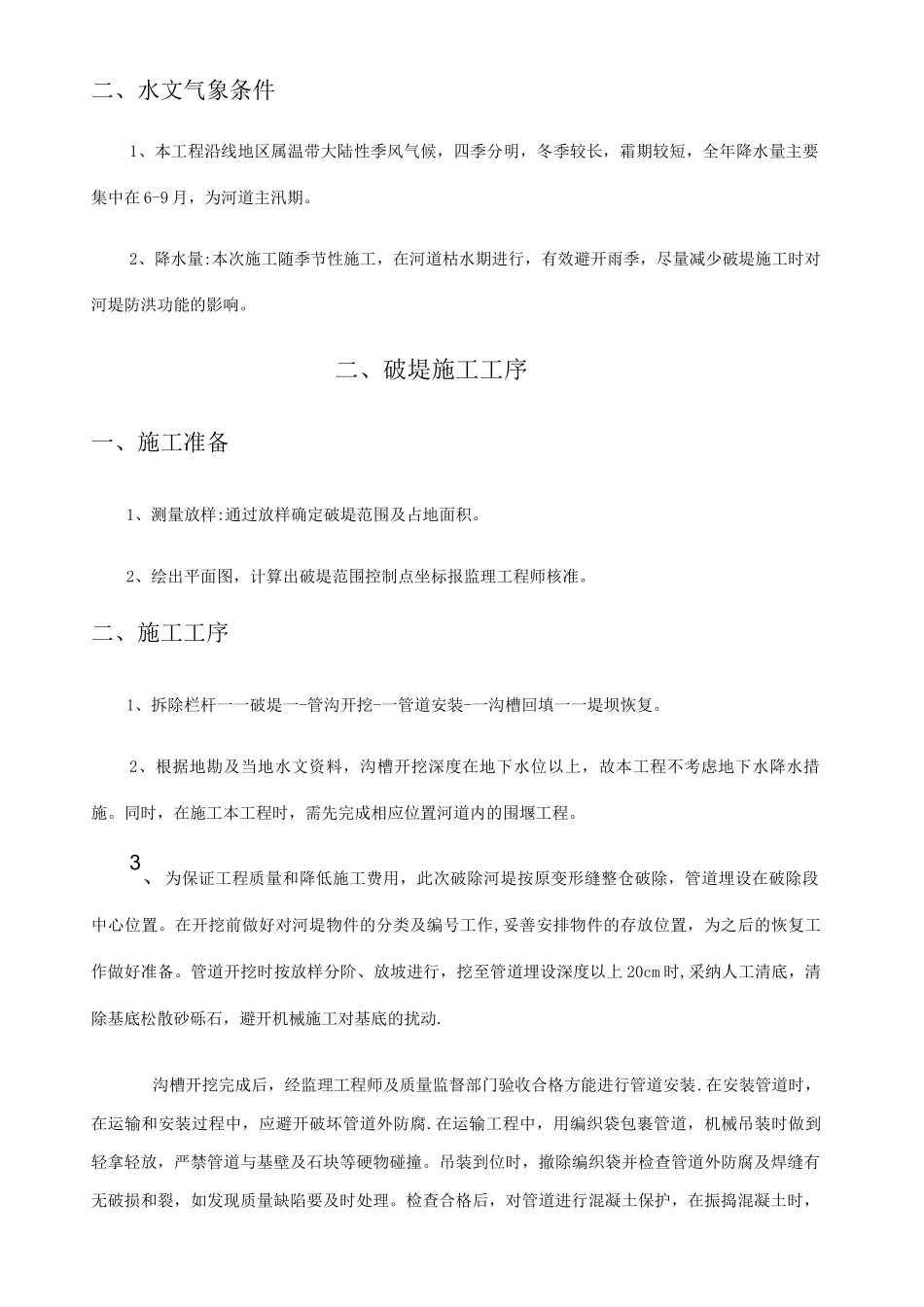

河道综合整治工程河堤破除保护专项施工方案编制人:审核人：批准人：编制单位：二 0 一六年九月第一章工程概况一、工程施工概况***河道综合整治工程,有两道钢管横穿河道，接市政道路污水管，需要破除河道两侧河堤。其中一处位于***小区门北侧 26 米处,管道为 D325 * 8 钢管，长 15 米，接* * *污水管网，管内底标高为 8.48m 和 8。41m,河底标高为 8。51m。另一处位于***科技产业园门南侧 12 米处，管道为D219 *6 钢管，长 29 米,接胜利村路污水管网，管内底标高为 6.90m 和 6.80m，河底标高为 8。201m。待管道完成之后，再将河道两侧的堤坝及栏杆恢复原貌。二、水文气象条件1、本工程沿线地区属温带大陆性季风气候，四季分明，冬季较长，霜期较短，全年降水量主要集中在 6-9 月，为河道主汛期。2、降水量:本次施工随季节性施工，在河道枯水期进行，有效避开雨季，尽量减少破堤施工时对河堤防洪功能的影响。二、破堤施工工序一、施工准备1、测量放样:通过放样确定破堤范围及占地面积。2、绘出平面图，计算出破堤范围控制点坐标报监理工程师核准。二、施工工序1、拆除栏杆一一破堤一-管沟开挖-一管道安装-一沟槽回填一一堤坝恢复。2、根据地勘及当地水文资料，沟槽开挖深度在地下水位以上，故本工程不考虑地下水降水措施。同时，在施工本工程时，需先完成相应位置河道内的围堰工程。3、为保证工程质量和降低施工费用，此次破除河堤按原变形缝整仓破除，管道埋设在破除段中心位置。在开挖前做好对河堤物件的分类及编号工作,妥善安排物件的存放位置，为之后的恢复工作做好准备。管道开挖时按放样分阶、放坡进行，挖至管道埋设深度以上 20cm 时,采纳人工清底，清除基底松散砂砾石，避开机械施工对基底的扰动.沟槽开挖完成后，经监理工程师及质量监督部门验收合格方能进行管道安装.在安装管道时，在运输和安装过程中，应避开破坏管道外防腐.在运输工程中，用编织袋包裹管道，机械吊装时做到轻拿轻放，严禁管道与基壁及石块等硬物碰撞。吊装到位时，撤除编织袋并检查管道外防腐及焊缝有无破损和裂，如发现质量缺陷要及时处理。检查合格后，对管道进行混凝土保护，在振捣混凝土时，振捣棒不能直接碰击管壁，并防止漏振和过振.当管道安装完成后就要进行河堤的回填工作，河堤回填采纳级配砂石回填，并夯实，破堤时对河堤原有的可利用材料如砂砾石进行整体堆积，当恢复河堤时采纳反铲挖掘机进行挖运回填，河堤砂砾石的碾压每 30...
