过轨管线顶管施工非开挖穿越具体施工方案

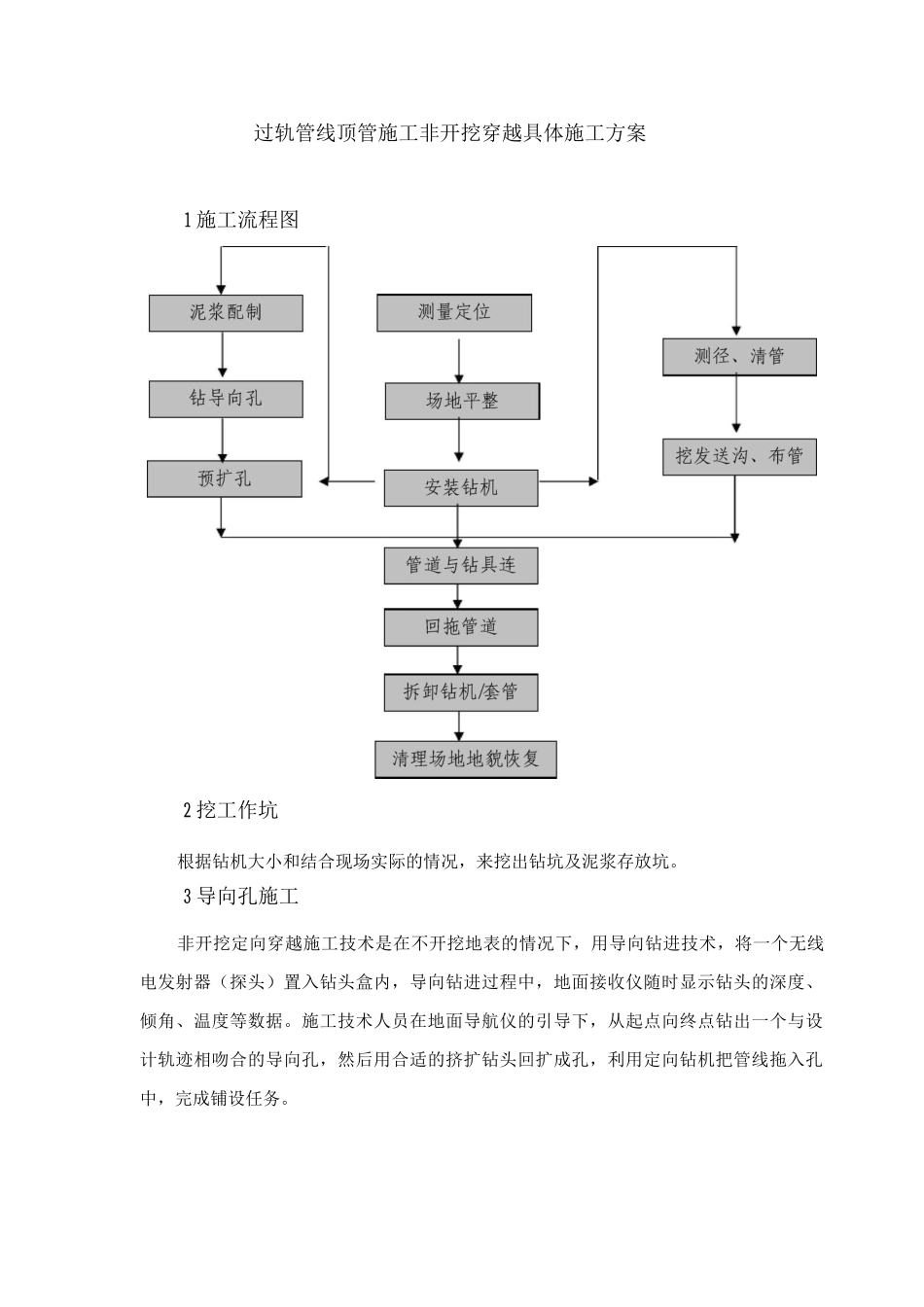

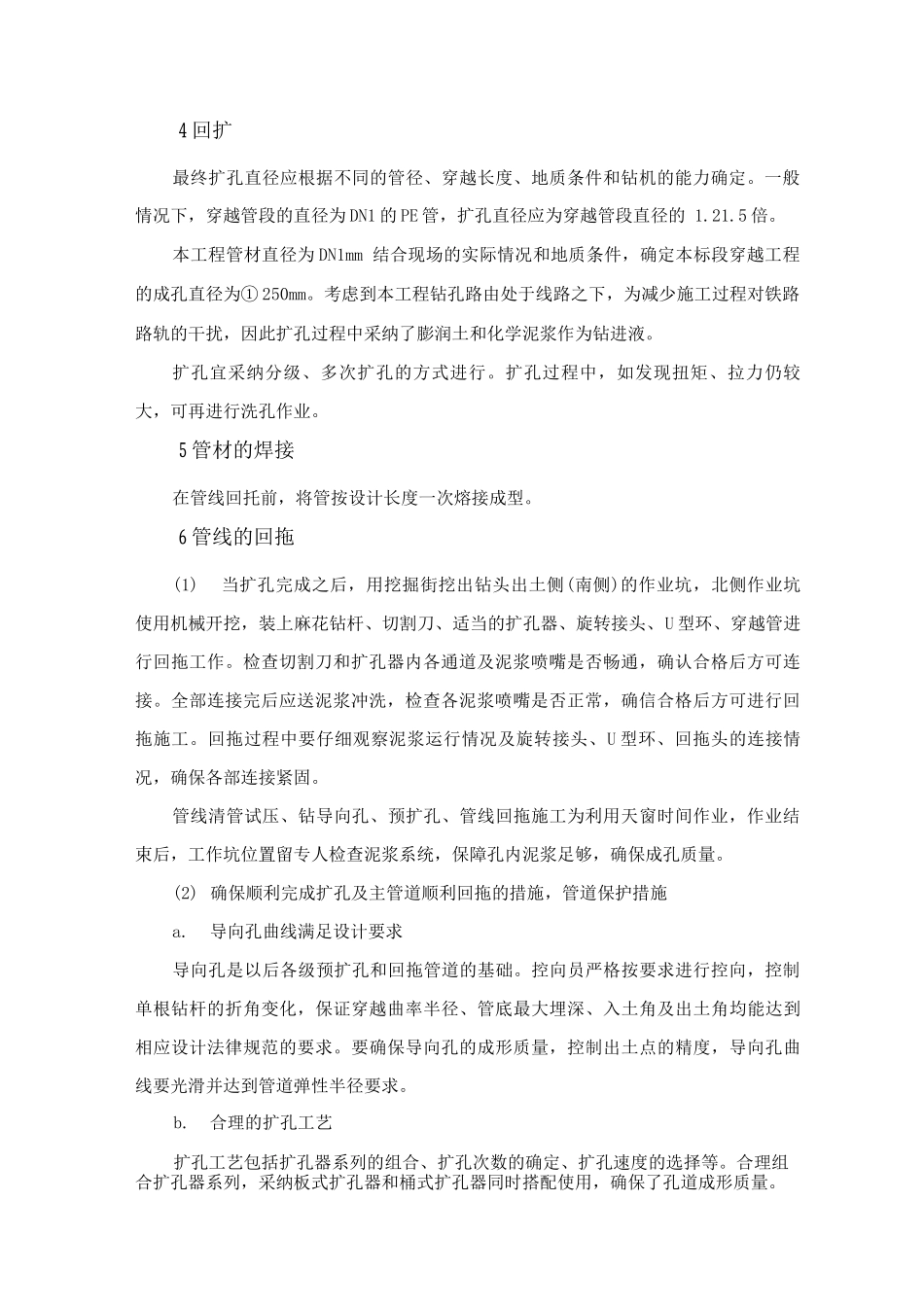

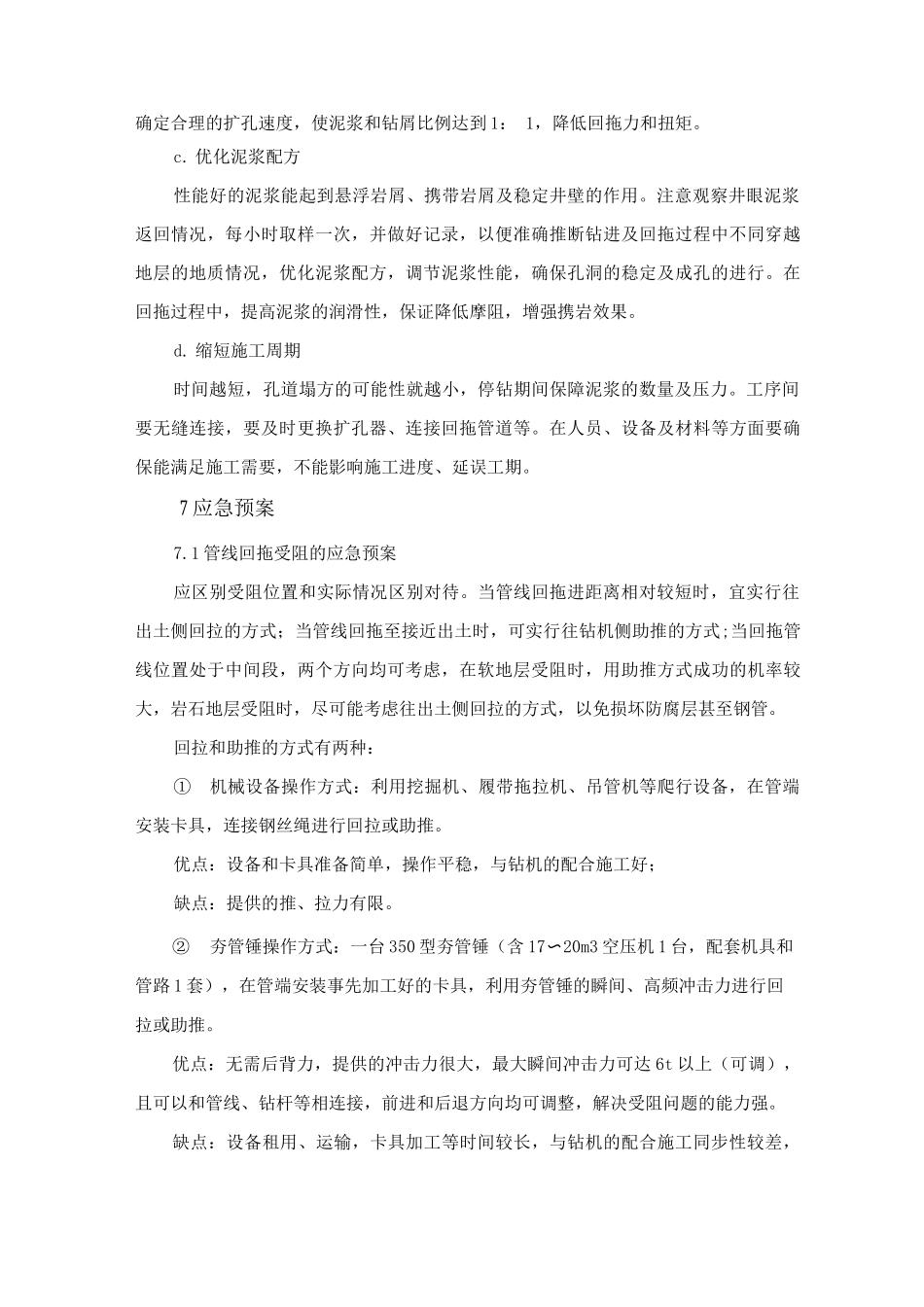

过轨管线顶管施工非开挖穿越具体施工方案1 施工流程图2 挖工作坑根据钻机大小和结合现场实际的情况，来挖出钻坑及泥浆存放坑。3 导向孔施工非开挖定向穿越施工技术是在不开挖地表的情况下，用导向钻进技术，将一个无线电发射器（探头）置入钻头盒内，导向钻进过程中，地面接收仪随时显示钻头的深度、倾角、温度等数据。施工技术人员在地面导航仪的引导下，从起点向终点钻出一个与设计轨迹相吻合的导向孔，然后用合适的挤扩钻头回扩成孔，利用定向钻机把管线拖入孔中，完成铺设任务。4 回扩最终扩孔直径应根据不同的管径、穿越长度、地质条件和钻机的能力确定。一般情况下，穿越管段的直径为 DN1 的 PE 管，扩孔直径应为穿越管段直径的 1.21.5 倍。本工程管材直径为 DN1mm 结合现场的实际情况和地质条件，确定本标段穿越工程的成孔直径为① 250mm。考虑到本工程钻孔路由处于线路之下，为减少施工过程对铁路路轨的干扰，因此扩孔过程中采纳了膨润土和化学泥浆作为钻进液。扩孔宜采纳分级、多次扩孔的方式进行。扩孔过程中，如发现扭矩、拉力仍较大，可再进行洗孔作业。5 管材的焊接在管线回托前，将管按设计长度一次熔接成型。6 管线的回拖(1)当扩孔完成之后，用挖掘街挖出钻头出土侧(南侧)的作业坑，北侧作业坑使用机械开挖，装上麻花钻杆、切割刀、适当的扩孔器、旋转接头、U 型环、穿越管进行回拖工作。检查切割刀和扩孔器内各通道及泥浆喷嘴是否畅通，确认合格后方可连接。全部连接完后应送泥浆冲洗，检查各泥浆喷嘴是否正常，确信合格后方可进行回拖施工。回拖过程中要仔细观察泥浆运行情况及旋转接头、U 型环、回拖头的连接情况，确保各部连接紧固。管线清管试压、钻导向孔、预扩孔、管线回拖施工为利用天窗时间作业，作业结束后，工作坑位置留专人检查泥浆系统，保障孔内泥浆足够，确保成孔质量。(2) 确保顺利完成扩孔及主管道顺利回拖的措施，管道保护措施a.导向孔曲线满足设计要求导向孔是以后各级预扩孔和回拖管道的基础。控向员严格按要求进行控向，控制单根钻杆的折角变化，保证穿越曲率半径、管底最大埋深、入土角及出土角均能达到相应设计法律规范的要求。要确保导向孔的成形质量，控制出土点的精度，导向孔曲线要光滑并达到管道弹性半径要求。b.合理的扩孔工艺扩孔工艺包括扩孔器系列的组合、扩孔次数的确定、扩孔速度的选择等。合理组合扩孔器系列，采纳板式扩孔器和桶式扩孔器同时搭配使用，确保了孔道成形质量。...
