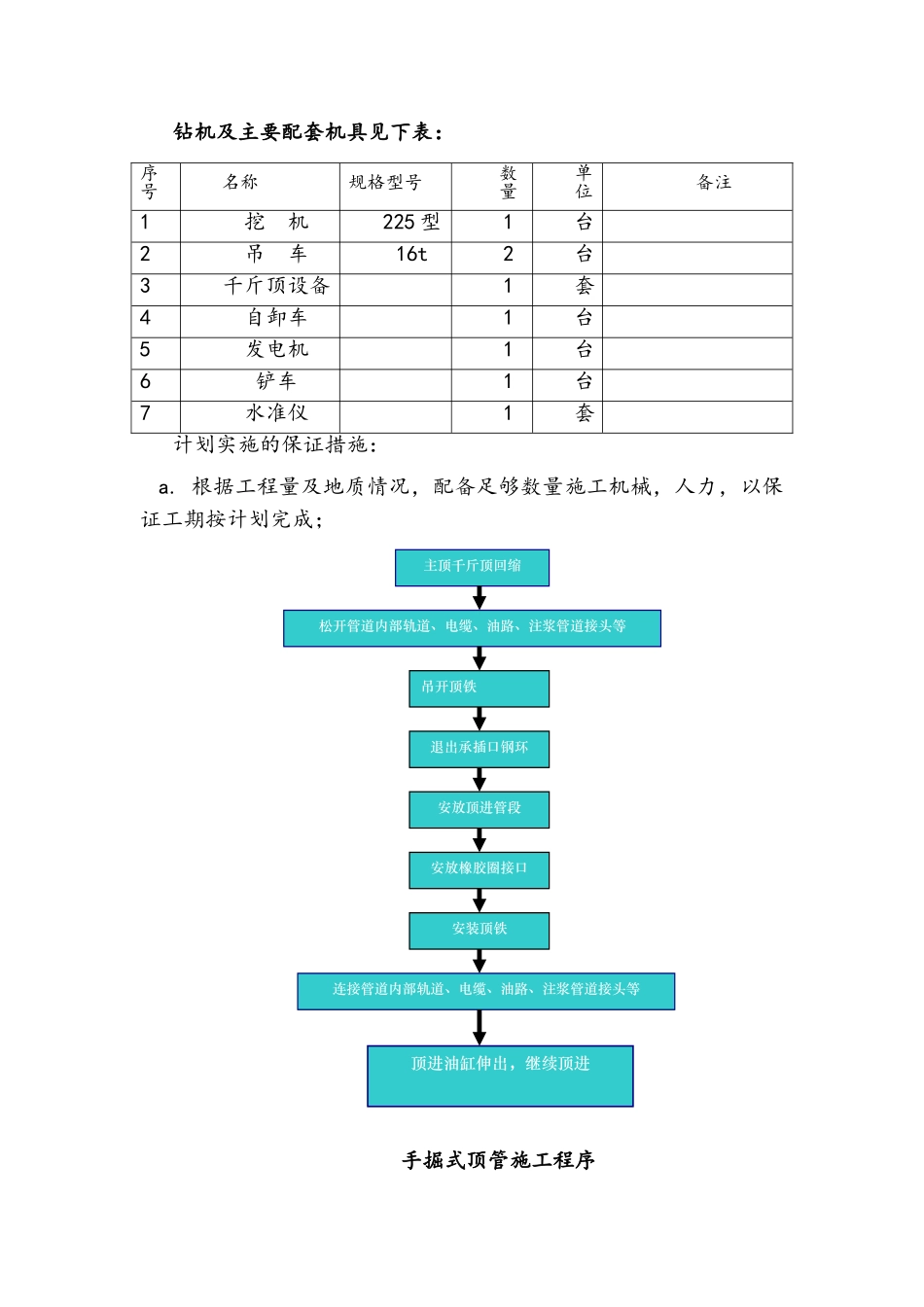

过路顶管施工方案一、 工程概况 该工程是吴忠市城市北部集污同心大街排水及路面恢复工程二标段。同心大道（滨河大道～黄河路）现状道路路面雨水经雨水口收集后排入市政管网。部分路段需东西两侧管道连接，为不影响正常交通通行，需采纳顶管法施工。为了安全、优质、按期完成此工程任务，特制定如下施工方案。 根据图纸的要求，顶管施工段采纳钢筋混凝土 II 级顶管专用管，接口采纳承插橡胶圈接口，顶管工程数量如下： 主要工程量 ：同心大街顶入钢筋混土管 DN800 92 米；顶管施工，是以顶管工作井内安装千斤顶，采纳高压油泵供油，提供水平推力，将待顶管节，一节一节由工作井（起点端）顶推至接收井（终点端）。从而达到非开挖暗敷管道之目的，顶管施工时，因路面车流量大，为保证交通安全，防止路面塌陷，必须先顶进后取土。同时，不间断输送新奇空气进入顶管内，以保证施工人员操作安全二、 编制依据1、《给排水管道工程施工及验收法律规范》（GB50269-2025）2 、 《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规 范 》（GB50236-2025）3、吴忠市城市北部集污同心大街排水及路面恢复工程二标段施工图纸及施工合同。4、顶管施工法律规范、施工技术规程、质量评定标准与验收办法三、施工组织部署3.1 工程工艺流程 顶管施工程序：工作井四周围护工 作 井 基 坑 挖工 作 井 封 底井内设备安装调试顶 管 出 洞出 土顶进测量纠偏3.2 施工组织与管理根据本工程的实际情况，我项目部成立定向施工组，负责该工程的施工作业。 工程项目管理组织及岗位责任框图施工人员组织表岗 位职 责人 数项目副经理负责指挥组织生产，协调对外关系，对工程技术质量、安全，进度等全面管理1技术负责人负责工程技术工作1施工队长负责施工队施工，协调各工序间操作1沟洞开挖人员开挖沟洞3控向员负责导向1机械、电工负责维修使机械正常运转1技工2总计103.3 施工准备3.3.1 施工平面a. 施工用电需求，根据现场实际情况，采纳发电机或接电；b. 施工用水、生活用水根据现场情况就近取水；3.3.2 材料准备本工程采纳人工开挖方式铺管，工程开工前，管材、机械设备、各种材料提前到场。3.3.3 设备准备项目副经理项目总工程师技术负责人施工队长施工机组顶管进洞(与污水井连接)管道接口勾缝钻机及主要配套机具见下表：序号名称规格型号数量单位备注1挖 机225 型1台2吊 车16t2台3千斤顶设备1...
