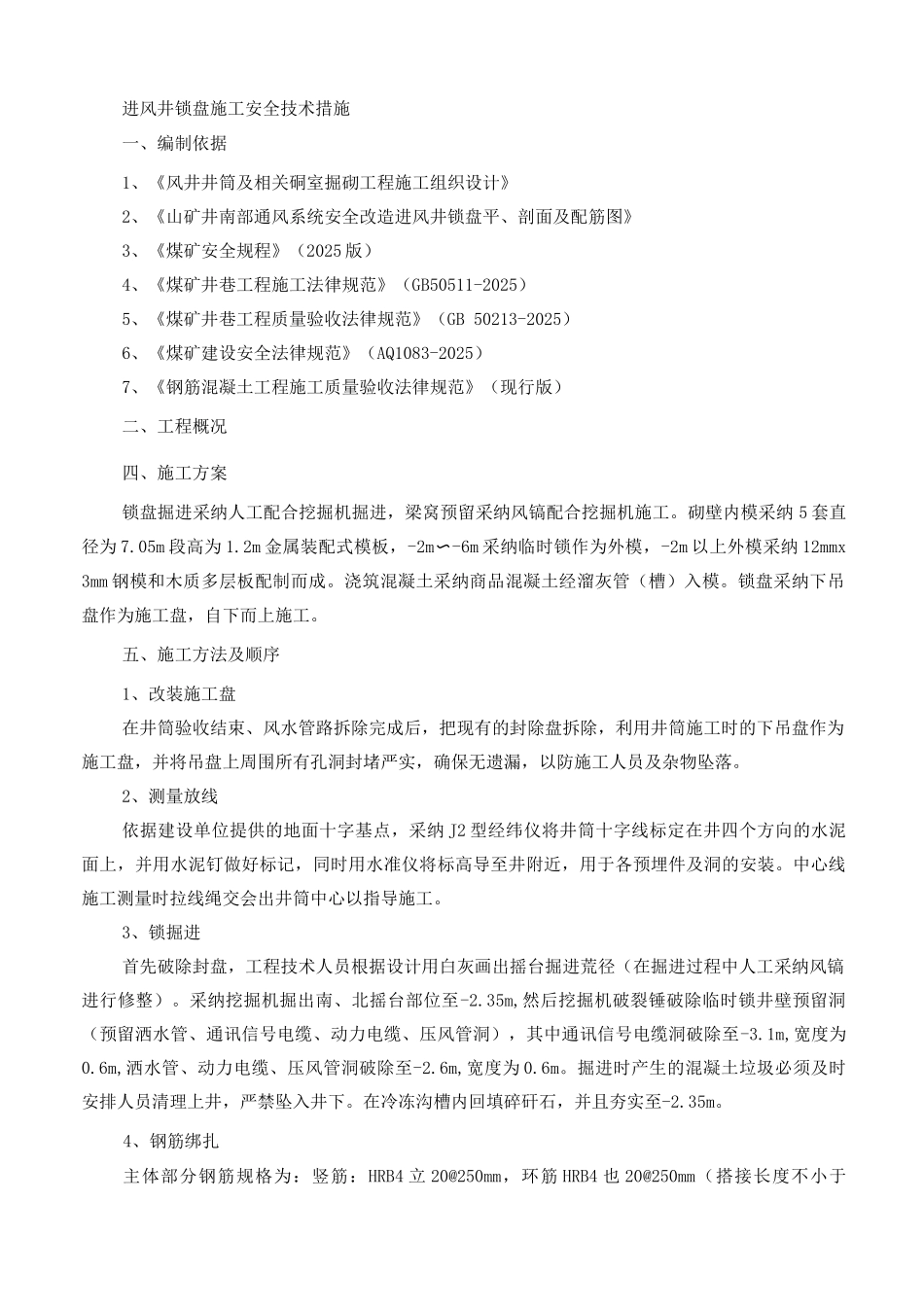

进风井锁盘施工安全技术措施一、编制依据1、《风井井筒及相关硐室掘砌工程施工组织设计》2、《山矿井南部通风系统安全改造进风井锁盘平、剖面及配筋图》3、《煤矿安全规程》（2025 版）4、《煤矿井巷工程施工法律规范》（GB50511-2025）5、《煤矿井巷工程质量验收法律规范》（GB 50213-2025）6、《煤矿建设安全法律规范》（AQ1083-2025）7、《钢筋混凝土工程施工质量验收法律规范》（现行版）二、工程概况四、施工方案锁盘掘进采纳人工配合挖掘机掘进，梁窝预留采纳风镐配合挖掘机施工。砌壁内模采纳 5 套直径为 7.05m 段高为 1.2m 金属装配式模板，-2m〜-6m 采纳临时锁作为外模，-2m 以上外模采纳 12mmx 3mm 钢模和木质多层板配制而成。浇筑混凝土采纳商品混凝土经溜灰管（槽）入模。锁盘采纳下吊盘作为施工盘，自下而上施工。五、施工方法及顺序1、改装施工盘在井筒验收结束、风水管路拆除完成后，把现有的封除盘拆除，利用井筒施工时的下吊盘作为施工盘，并将吊盘上周围所有孔洞封堵严实，确保无遗漏，以防施工人员及杂物坠落。2、测量放线依据建设单位提供的地面十字基点，采纳 J2 型经纬仪将井筒十字线标定在井四个方向的水泥面上，并用水泥钉做好标记，同时用水准仪将标高导至井附近，用于各预埋件及洞的安装。中心线施工测量时拉线绳交会出井筒中心以指导施工。3、锁掘进首先破除封盘，工程技术人员根据设计用白灰画出摇台掘进荒径（在掘进过程中人工采纳风镐进行修整）。采纳挖掘机掘出南、北摇台部位至-2.35m,然后挖掘机破裂锤破除临时锁井壁预留洞（预留洒水管、通讯信号电缆、动力电缆、压风管洞），其中通讯信号电缆洞破除至-3.1m,宽度为0.6m,洒水管、动力电缆、压风管洞破除至-2.6m,宽度为 0.6m。掘进时产生的混凝土垃圾必须及时安排人员清理上井，严禁坠入井下。在冷冻沟槽内回填碎矸石，并且夯实至-2.35m。4、钢筋绑扎主体部分钢筋规格为：竖筋：HRB4 立 20@250mm，环筋 HRB4 也 20@250mm（搭接长度不小于40d），摇台部分钢筋规格为 HRB4@20@250mm，内外层联系筋*8@6 梅花状布置。钢筋保护层厚度：50mm。锁盘与井壁在-6.0m 处相接，钢筋与井壁预留钢筋（10mm 长）搭接。钢筋绑扎要做到横平、竖直，间排距按设计均匀布置。在锁掘进完成后，将锁施工盘下落至-6.3m 位置固定封堵严实，首先扎井筒钢筋，钢筋绑扎至土 0.m,然后安装-1.9m 预埋件及地脚螺栓，待预埋件安装完再扎摇台部位钢筋。为防止位移，预...
