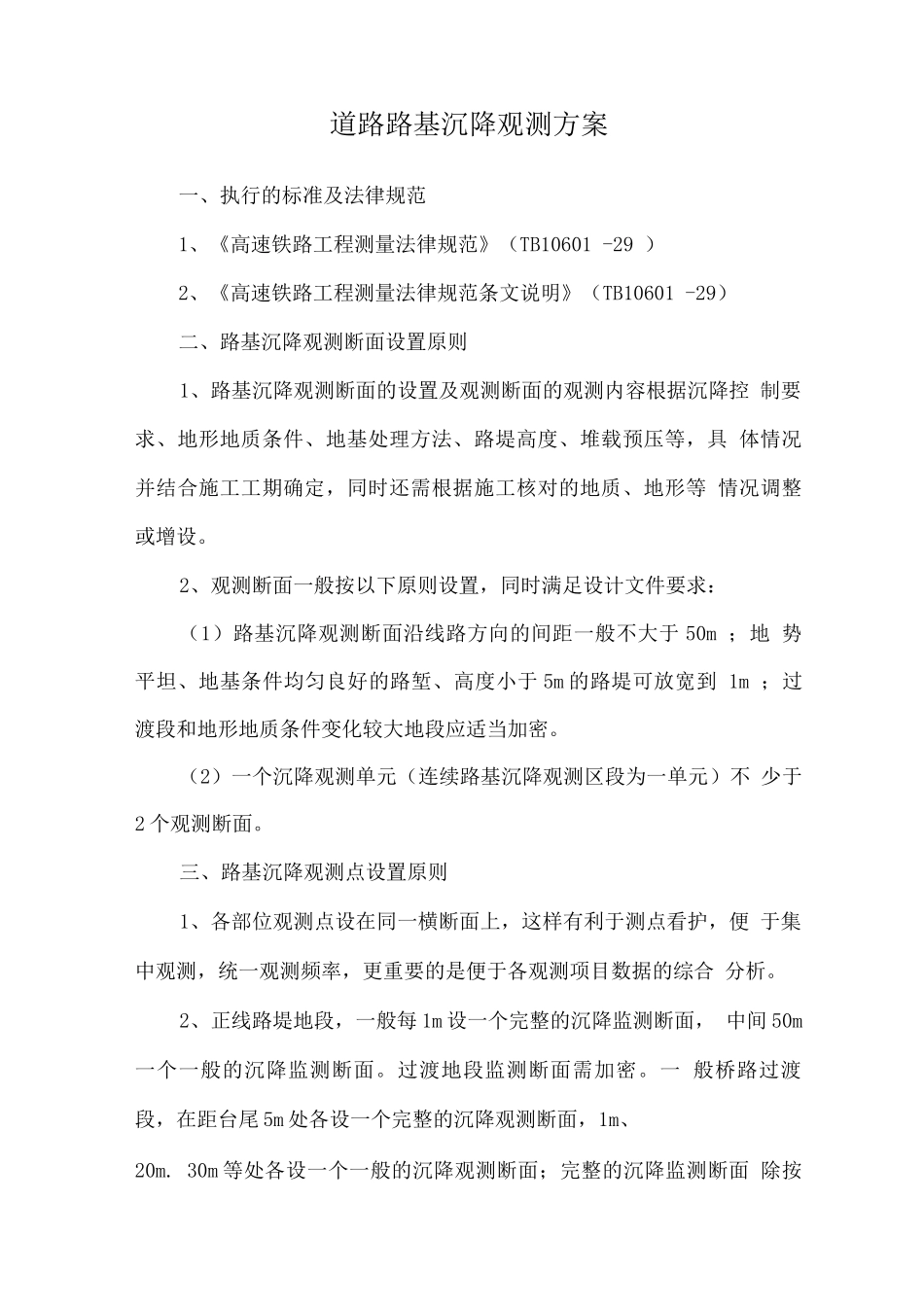

道路路基沉降观测方案一、执行的标准及法律规范1、《高速铁路工程测量法律规范》（TB10601 -29 ）2、《高速铁路工程测量法律规范条文说明》（TB10601 -29）二、路基沉降观测断面设置原则1、路基沉降观测断面的设置及观测断面的观测内容根据沉降控 制要求、地形地质条件、地基处理方法、路堤高度、堆载预压等，具 体情况并结合施工工期确定，同时还需根据施工核对的地质、地形等 情况调整或增设。2、观测断面一般按以下原则设置，同时满足设计文件要求：（1）路基沉降观测断面沿线路方向的间距一般不大于 50m ；地 势平坦、地基条件均匀良好的路堑、高度小于 5m 的路堤可放宽到 1m ；过渡段和地形地质条件变化较大地段应适当加密。（2）一个沉降观测单元（连续路基沉降观测区段为一单元）不 少于2 个观测断面。三、路基沉降观测点设置原则1、各部位观测点设在同一横断面上，这样有利于测点看护，便 于集中观测，统一观测频率，更重要的是便于各观测项目数据的综合 分析。2、正线路堤地段，一般每 1m 设一个完整的沉降监测断面， 中间 50m 一个一般的沉降监测断面。过渡地段监测断面需加密。一 般桥路过渡段，在距台尾 5m 处各设一个完整的沉降观测断面，1m、20m. 30m 等处各设一个一般的沉降观测断面；完整的沉降监测断面 除按过渡段及距离确定外，还应选择路基较高，或加固较深的断面。四、观测元器件与埋设技术要求测点及观测元器件的埋设位置按设计图进行，且标设准确、埋设 稳定。观测期间应对观测点实行有效的保护措施，防止施工机械的碰 撞，人为因素的破坏，务必使观测工作能善始善终，取得满意成果。1、位移观测桩：位移观测桩采纳 C15 钢筋混凝土预制，断面采 用15cmx15cm 正方形，长度不小于 1.5m，并在桩顶预埋半圆形不锈 钢耐磨测头。边桩埋置深度在地表以下不小于 1.4m,桩顶露出地面 不大于10cm。埋置方法采纳洛阳铲打入设计深度，将预制边桩放入 孔内，桩周以 C15 混凝土浇筑固定，确保边桩埋置稳定，位移观测 桩在一般路基填筑前埋设。2、沉降观测桩：桩体选择 ① 20mm 不锈钢棒，顶部磨圆并刻画 十字线，底部焊接弯钩，待基床表层施工完成后（有堆载预压地段在 基床底层施工完成后）通过测量埋置在监测断面设计位置，埋置深度 0.3m，桩周 0.15m 用 M30 水泥砂浆锚固，高出埋设表面 5mm ,表面 做好防锈处理，完成埋设后按国家二等精密水准测量标准测量桩顶标 高作为初始读...
