邯大高速土工格栅施工设计方案

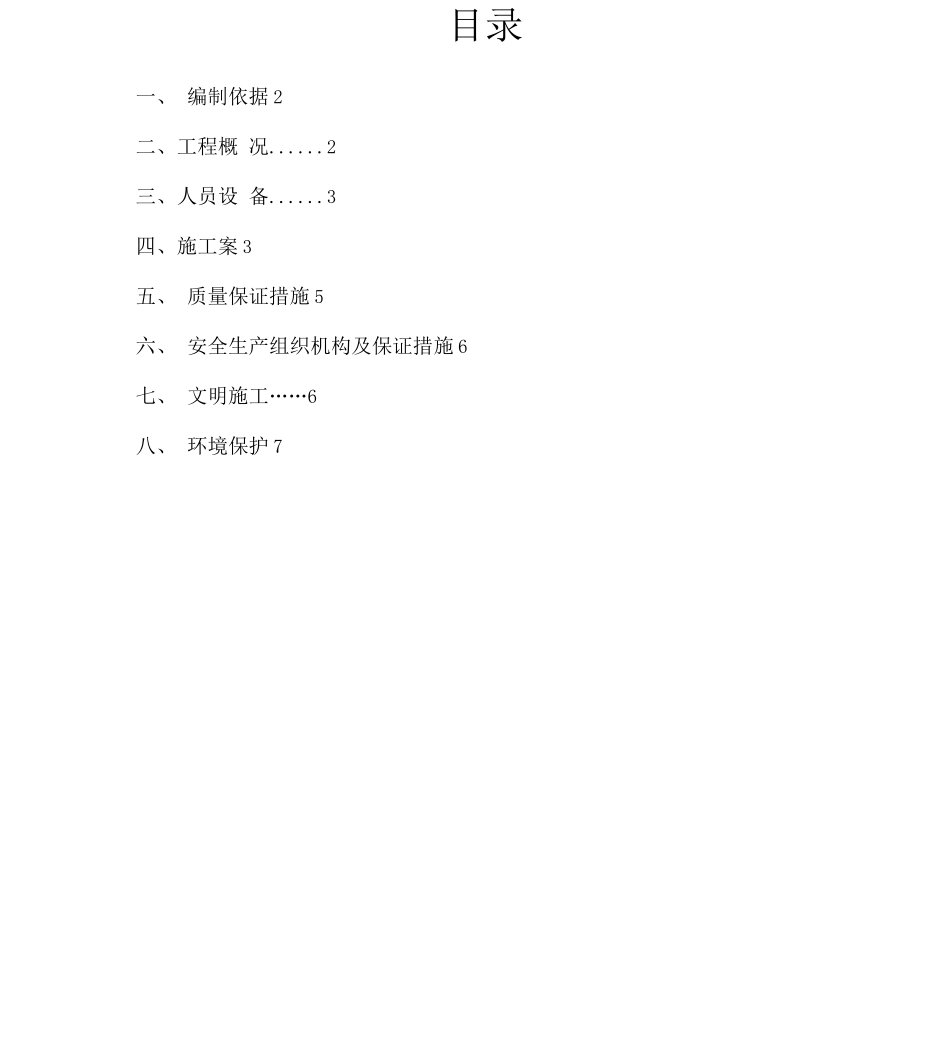

目录一、 编制依据 2二、工程概 况......2三、人员设 备......3四、施工案 3五、 质量保证措施 5六、 安全生产组织机构及保证措施 6七、 文明施工……6八、 环境保护 7土工格栅施工案一、编制依据1、至大名(冀界)高速公路 S2 合同两阶段施工图设计。2、至大名(冀界)高速公路土建工程施工招标文件。3、《公路工程技术标准》(JTGB01-23 )；4、《公路路基施工技术规》(JTGF10-26 )；5、《公路软土地基路堤设计与施工技术规》(JTJ017-96)；6、《公路工程岩试验规程》(JTGE41-25 )；7、《公路工程施工安全技术规程》(JTJ076-95 )；8、《公路工程施工监理规》(JTGG10-26 )。二、工程概况本合同段为邯大高速公路土建工程 S2 标段，位于成安县，起点 K10+350 ,终点 K21+6，全长 11.25 公里，本标段全部为整体式路基，路基宽度 34.5 米，其中：行 车道宽 2X 3 X 3.75,硬路肩 2X 3.0 (含右侧路缘带宽 2 X 0.5),中间带宽 4.50 米(中央 分隔带宽 3.0 米，左侧路缘带宽 2 X 0.75 米),土路肩宽 2X 0.75 米。1、设计标准(1) 、公路等级：高速公路标准(2) 、设计行车速度：120Km/h(3) 、设计车辆荷载：公路一 1级⑷、路基宽度：整体式路基：双向 6 车道，路基宽度 34.5m。其中：行车道宽度 2X (3 X 3.75) m , 硬路肩宽 2 X 3.0m,中间带宽 4.5m ,（中央分隔带 3.0m,路缘带宽 2X 0.75），土路肩宽 2 X 0.75。设计洪水频率：特大桥 1/3,大、中、小桥及涵洞 1/1 中央分隔带宽度：3.0m2、技术指标1、公路等级：高速公路标准2、设计行车速度：120Km/h3、设计车辆荷载：公路一【级4、土工格栅的搭接应牢固，在受力向联结处的强度不得低于材料设计抗拉强度 60KN ;标称抗拉强度下的延伸率小于等于 13%;且其叠合搭接长度为30cm 60cm 。三、人员设备进场人员一览表姓名专业职务职称运忠路桥项目经理工程师剑路桥项目总工工程师虞成林路桥路基工程师青松路桥试验负责人工程师舰路桥测量负责人工程师宗国栋路桥安全安全员克龙机械机械工程师金童会计财务负责人会计师雁东路桥计量合同工程师易嘉莉路桥档案管理助理工程师四、施工案1. 土工格栅的铺设：按设计要求，土工格栅铺设时幅宽大于 2m，其叠合搭接长度为 30 cm -60 cm。土 工格栅采纳双向型高密度聚乙烯格栅，拉伸屈服强度》60KN/m，极限延伸率 w 13%。2. 铺设准备工作:2.1 地基处理：首先对下层进行整平、碾压，要求平...
