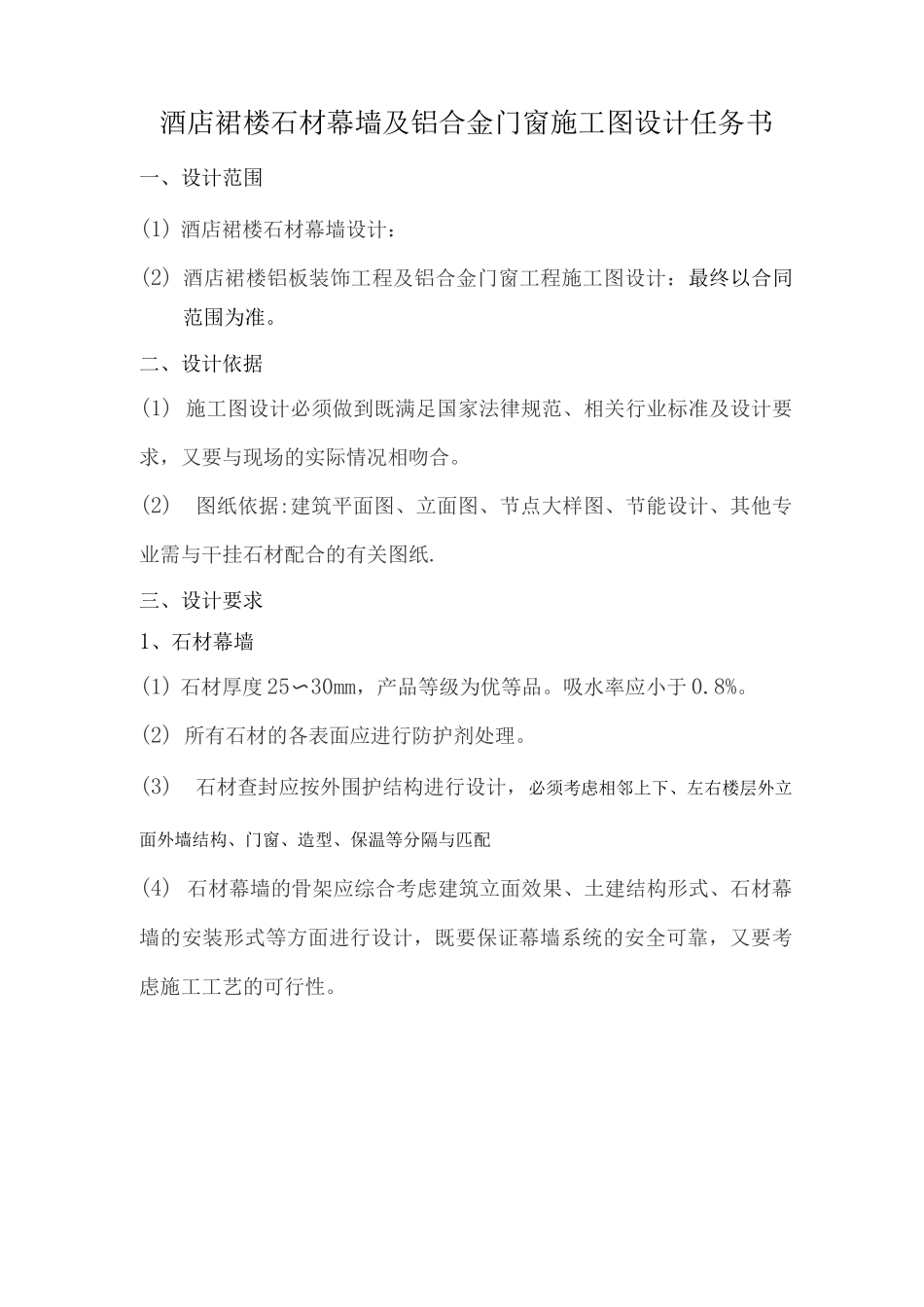

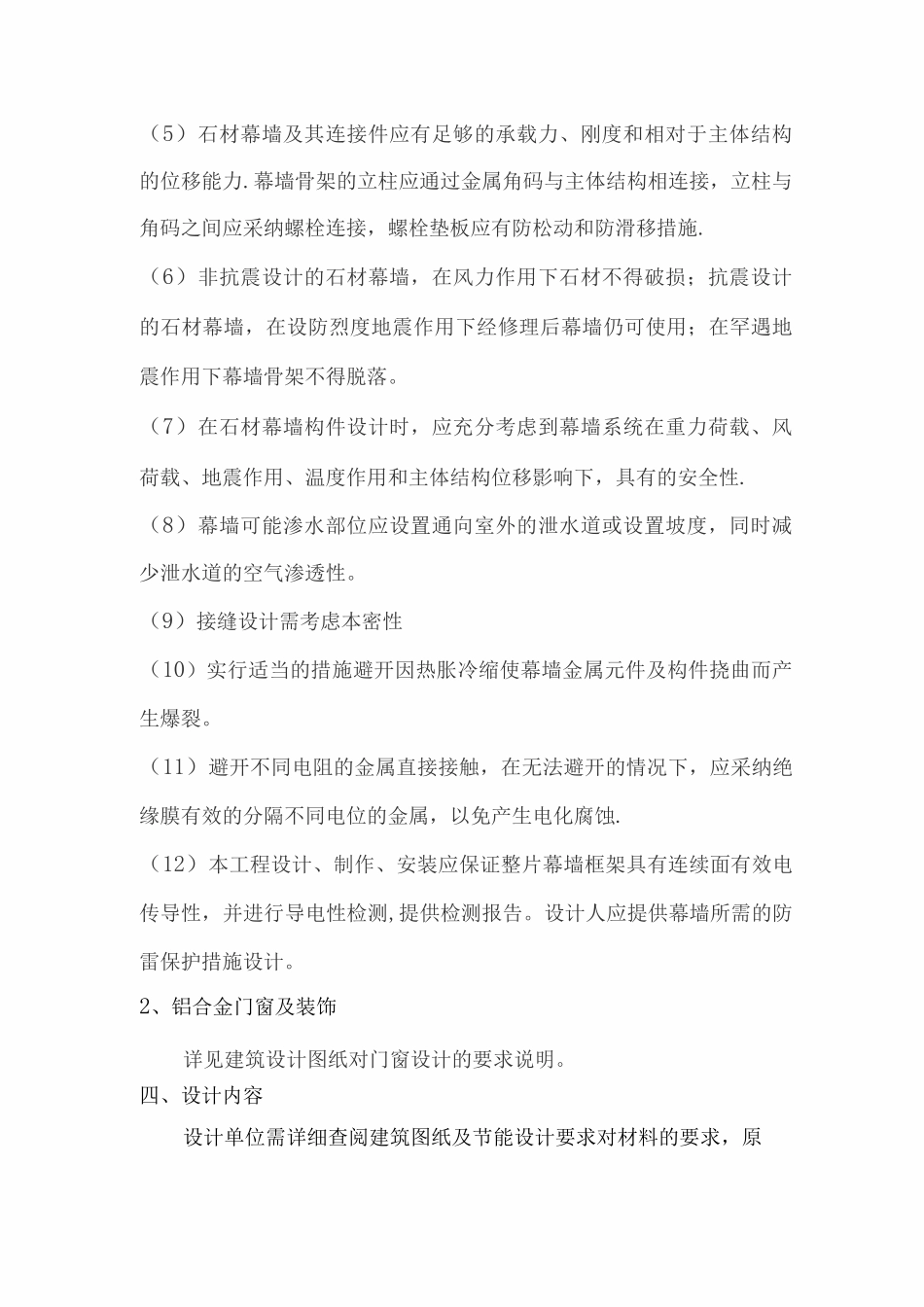

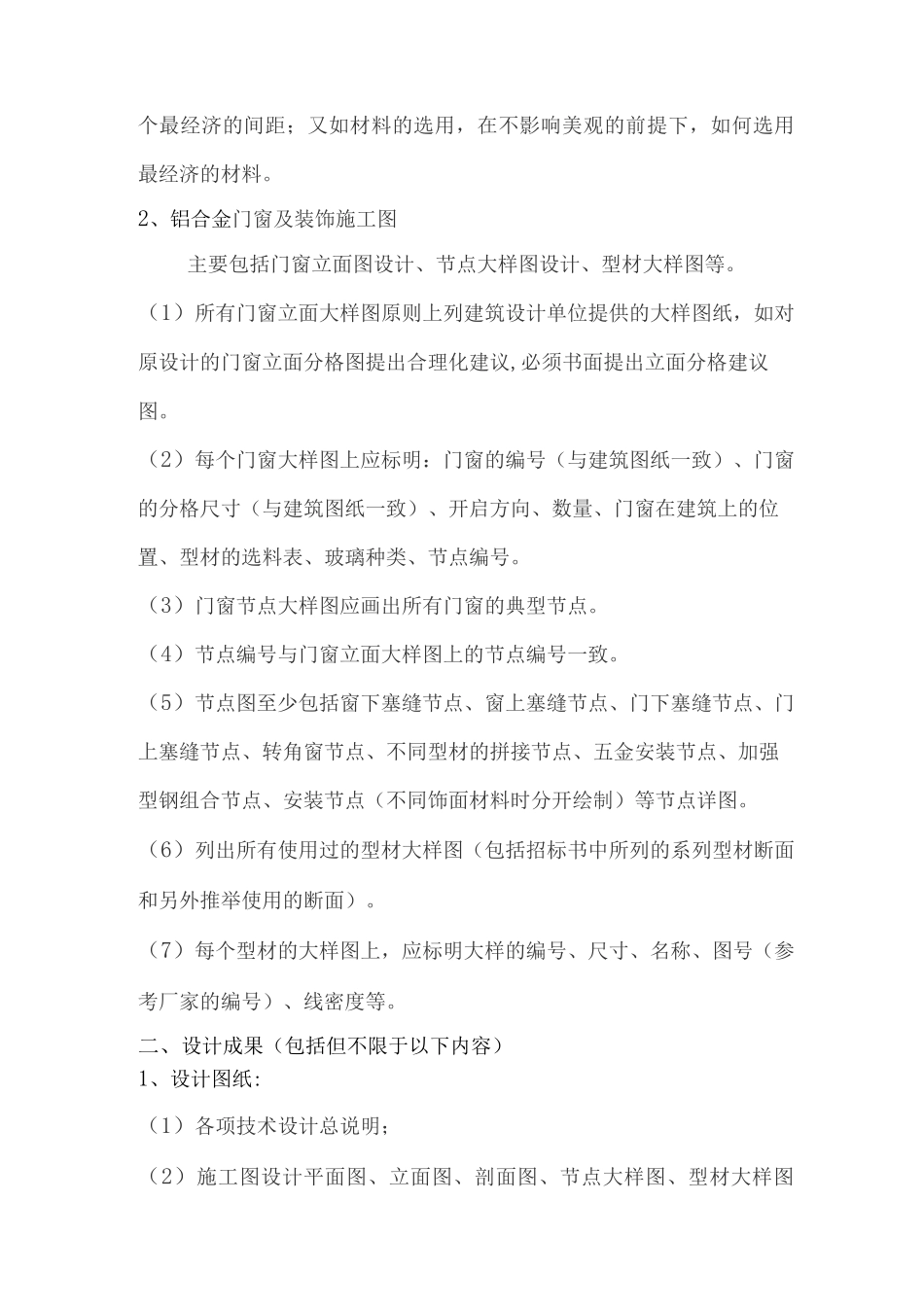

酒店裙楼石材幕墙及铝合金门窗施工图设计任务书一、设计范围(1) 酒店裙楼石材幕墙设计：(2) 酒店裙楼铝板装饰工程及铝合金门窗工程施工图设计：最终以合同范围为准。二、设计依据(1) 施工图设计必须做到既满足国家法律规范、相关行业标准及设计要求，又要与现场的实际情况相吻合。(2)图纸依据:建筑平面图、立面图、节点大样图、节能设计、其他专业需与干挂石材配合的有关图纸.三、设计要求1、石材幕墙(1) 石材厚度 25〜30mm，产品等级为优等品。吸水率应小于 0.8%。(2) 所有石材的各表面应进行防护剂处理。(3)石材查封应按外围护结构进行设计，必须考虑相邻上下、左右楼层外立面外墙结构、门窗、造型、保温等分隔与匹配(4) 石材幕墙的骨架应综合考虑建筑立面效果、土建结构形式、石材幕墙的安装形式等方面进行设计，既要保证幕墙系统的安全可靠，又要考虑施工工艺的可行性。（5）石材幕墙及其连接件应有足够的承载力、刚度和相对于主体结构的位移能力.幕墙骨架的立柱应通过金属角码与主体结构相连接，立柱与角码之间应采纳螺栓连接，螺栓垫板应有防松动和防滑移措施.（6）非抗震设计的石材幕墙，在风力作用下石材不得破损；抗震设计的石材幕墙，在设防烈度地震作用下经修理后幕墙仍可使用；在罕遇地震作用下幕墙骨架不得脱落。（7）在石材幕墙构件设计时，应充分考虑到幕墙系统在重力荷载、风荷载、地震作用、温度作用和主体结构位移影响下，具有的安全性.（8）幕墙可能渗水部位应设置通向室外的泄水道或设置坡度，同时减少泄水道的空气渗透性。（9）接缝设计需考虑本密性（10）实行适当的措施避开因热胀冷缩使幕墙金属元件及构件挠曲而产生爆裂。（11）避开不同电阻的金属直接接触，在无法避开的情况下，应采纳绝缘膜有效的分隔不同电位的金属，以免产生电化腐蚀.（12）本工程设计、制作、安装应保证整片幕墙框架具有连续面有效电传导性，并进行导电性检测,提供检测报告。设计人应提供幕墙所需的防雷保护措施设计。2、铝合金门窗及装饰详见建筑设计图纸对门窗设计的要求说明。四、设计内容设计单位需详细查阅建筑图纸及节能设计要求对材料的要求，原个最经济的间距；又如材料的选用，在不影响美观的前提下，如何选用最经济的材料。2、铝合金门窗及装饰施工图主要包括门窗立面图设计、节点大样图设计、型材大样图等。（1）所有门窗立面大样图原则上列建筑设计单位提供的大样图纸，如对原设计的门窗立面分格图提出合理化建议,必须书面提出立...
