金属线槽安装配线施工工艺及检测标准

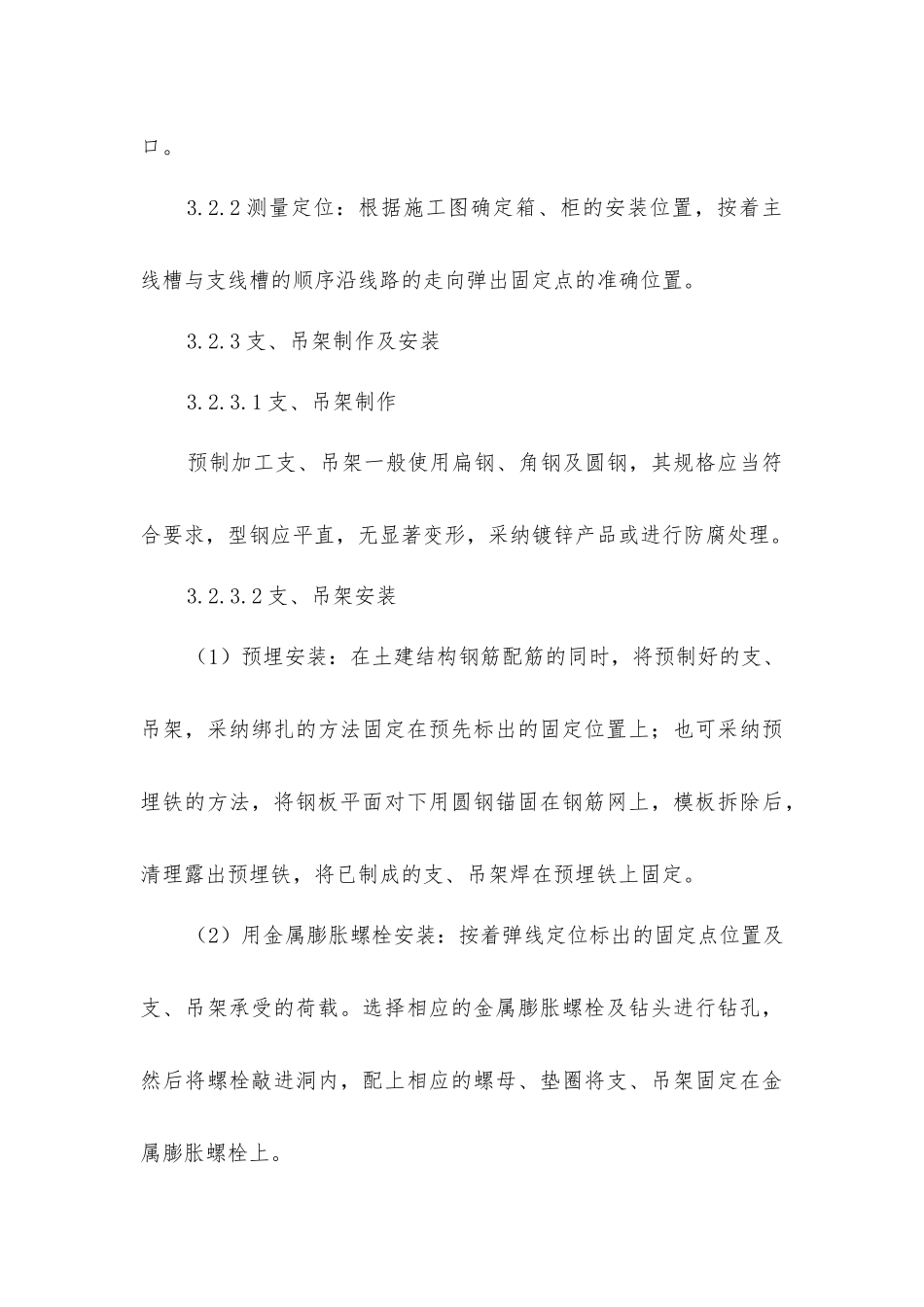

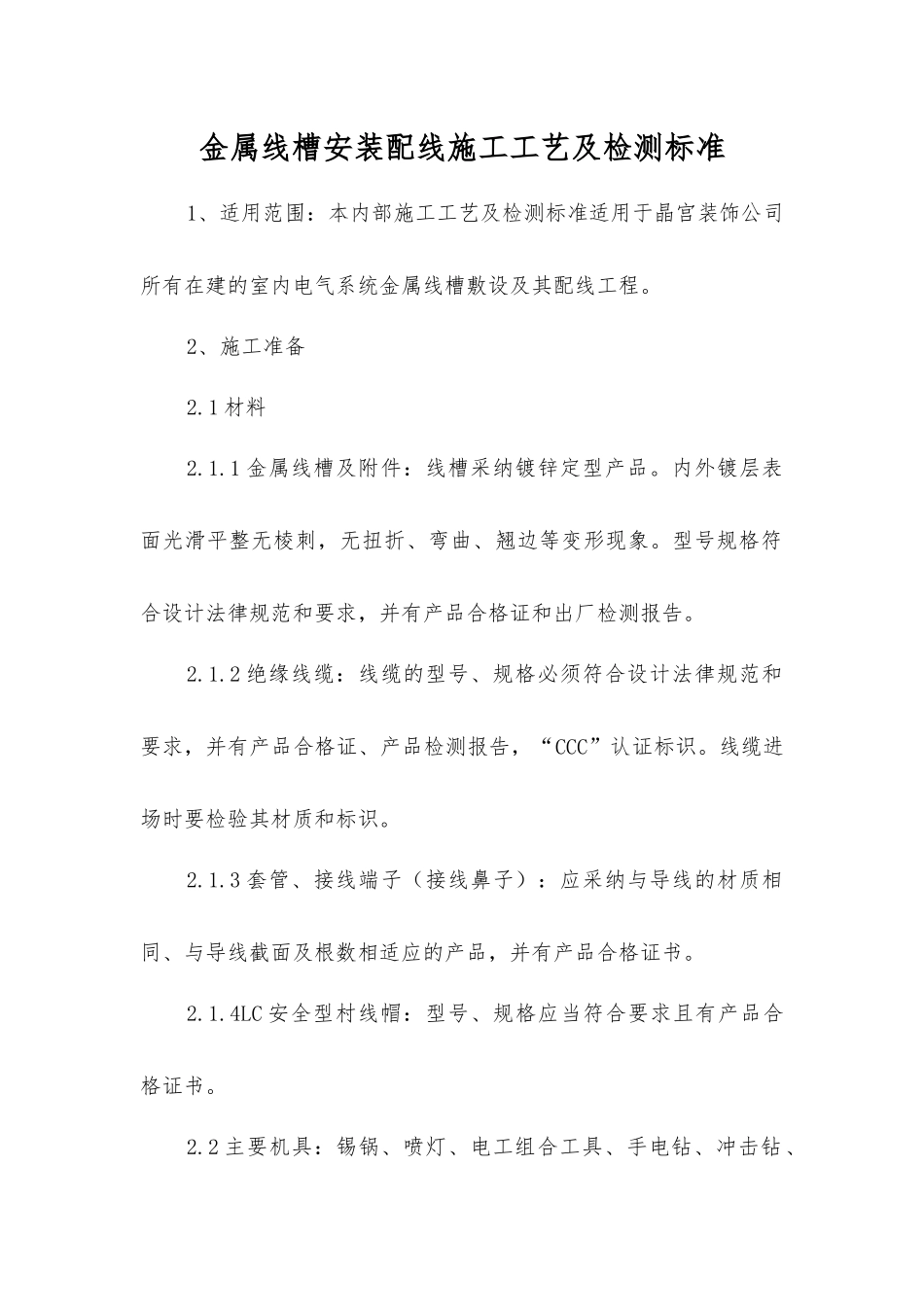

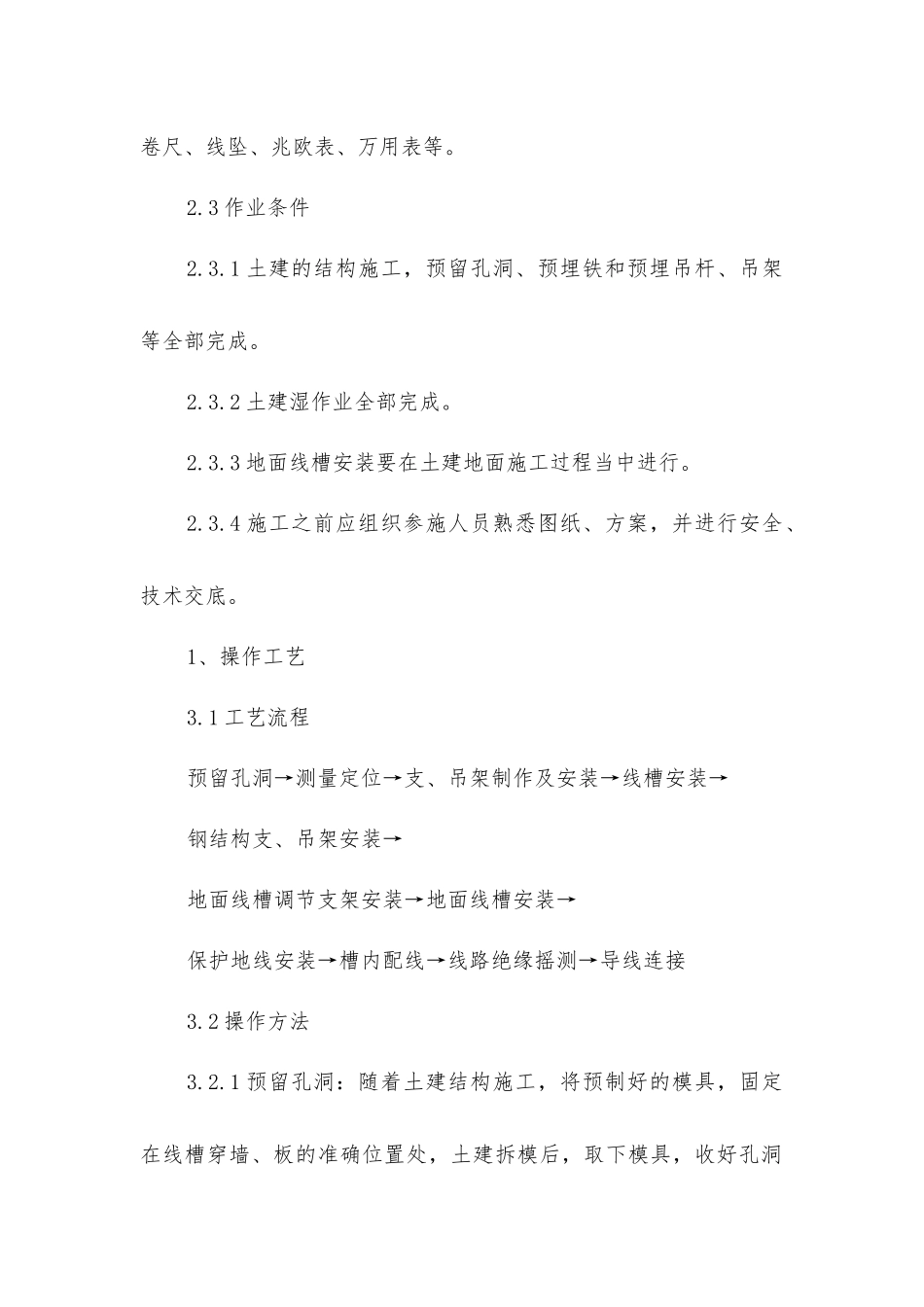

金属线槽安装配线施工工艺及检测标准1、适用范围：本内部施工工艺及检测标准适用于晶宫装饰公司所有在建的室内电气系统金属线槽敷设及其配线工程。2、施工准备2.1 材料2.1.1 金属线槽及附件：线槽采纳镀锌定型产品。内外镀层表面光滑平整无棱刺，无扭折、弯曲、翘边等变形现象。型号规格符合设计法律规范和要求，并有产品合格证和出厂检测报告。2.1.2 绝缘线缆：线缆的型号、规格必须符合设计法律规范和要求，并有产品合格证、产品检测报告，“CCC”认证标识。线缆进场时要检验其材质和标识。2.1.3 套管、接线端子（接线鼻子）：应采纳与导线的材质相同、与导线截面及根数相适应的产品，并有产品合格证书。2.1.4LC 安全型村线帽：型号、规格应当符合要求且有产品合格证书。2.2 主要机具：锡锅、喷灯、电工组合工具、手电钻、冲击钻、卷尺、线坠、兆欧表、万用表等。2.3 作业条件2.3.1 土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。2.3.2 土建湿作业全部完成。2.3.3 地面线槽安装要在土建地面施工过程当中进行。2.3.4 施工之前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。1、操作工艺3.1 工艺流程预留孔洞→测量定位→支、吊架制作及安装→线槽安装→钢结构支、吊架安装→地面线槽调节支架安装→地面线槽安装→保护地线安装→槽内配线→线路绝缘摇测→导线连接3.2 操作方法3.2.1 预留孔洞：随着土建结构施工，将预制好的模具，固定在线槽穿墙、板的准确位置处，土建拆模后，取下模具，收好孔洞口。3.2.2 测量定位：根据施工图确定箱、柜的安装位置，按着主线槽与支线槽的顺序沿线路的走向弹出固定点的准确位置。3.2.3 支、吊架制作及安装3.2.3.1 支、吊架制作预制加工支、吊架一般使用扁钢、角钢及圆钢，其规格应当符合要求，型钢应平直，无显著变形，采纳镀锌产品或进行防腐处理。3.2.3.2 支、吊架安装（1）预埋安装：在土建结构钢筋配筋的同时，将预制好的支、吊架，采纳绑扎的方法固定在预先标出的固定位置上；也可采纳预埋铁的方法，将钢板平面对下用圆钢锚固在钢筋网上，模板拆除后，清理露出预埋铁，将已制成的支、吊架焊在预埋铁上固定。（2）用金属膨胀螺栓安装：按着弹线定位标出的固定点位置及支、吊架承受的荷载。选择相应的金属膨胀螺栓及钻头进行钻孔，然后将螺栓敲进洞内，配上相应的螺母、垫圈将支、吊架固定在金属膨胀螺栓上。（3）安装要求a、支、吊架安装应牢固，横平竖直；在有坡...
