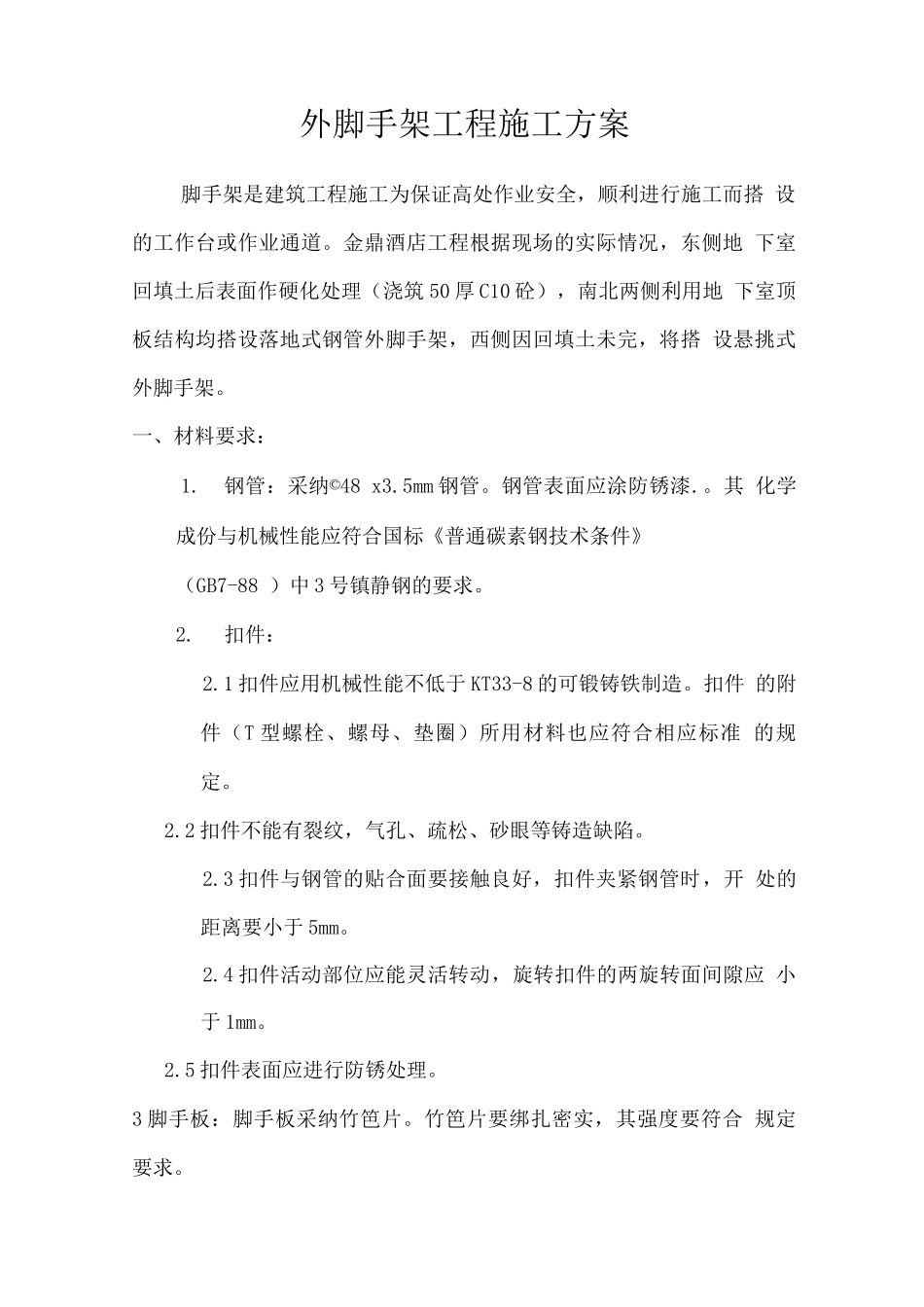

外脚手架工程施工方案脚手架是建筑工程施工为保证高处作业安全，顺利进行施工而搭 设的工作台或作业通道。金鼎酒店工程根据现场的实际情况，东侧地 下室回填土后表面作硬化处理（浇筑 50 厚 C10 砼），南北两侧利用地 下室顶板结构均搭设落地式钢管外脚手架，西侧因回填土未完，将搭 设悬挑式外脚手架。一、材料要求：1.钢管：采纳©48 x3.5mm 钢管。钢管表面应涂防锈漆.。其 化学成份与机械性能应符合国标《普通碳素钢技术条件》（GB7-88 ）中 3 号镇静钢的要求。2.扣件：2.1 扣件应用机械性能不低于 KT33-8 的可锻铸铁制造。扣件 的附件（T 型螺栓、螺母、垫圈）所用材料也应符合相应标准 的规定。2.2 扣件不能有裂纹，气孔、疏松、砂眼等铸造缺陷。2.3 扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开 处的距离要小于 5mm。2.4 扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应 小于 1mm。2.5 扣件表面应进行防锈处理。3 脚手板：脚手板采纳竹笆片。竹笆片要绑扎密实，其强度要符合 规定要求。4 杆配件、脚手板质量检查要求及允许偏差见下表钢管质量检验要求表 1项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质检验报告3表面质量表面应光滑，不应有裂纹、分层、 压痕、划道和硬弯，上述缺陷不应 大于表三规定4外径、壁厚允许偏差不超过表三规定5端面应平整，偏差不超过表三规定6防锈处理必须进行防锈处理，镀锌或涂防锈 漆旧 管7钢管锈蚀程度应每 年检查一次锈蚀深度应符合表三规定，锈蚀严 重部位应将钢管截断进行检查8其它项目同新管项 次 3、4、5同新管项次 3、4、5扣件、脚手板质量检验要求表 2项次检验项目要求新扣件1产品质量合格证,生产许可证， 专业检测单位测试报告必须具备2表面质量及性能符合本节 2 之 2.2-2.5 的规定3螺栓不得滑丝旧 扣 件4同新扣件的项次 2、3 项竹脚 笆手 片板5尺寸缺陷不得有开裂、断折，绑 扎要密实项 次项目允许偏差(mm)示意图检查工具1钢管尺寸 外径 48.0mm 壁厚 3.5mm-0.50-0.50游标卡尺2钢管两端端面切斜的 偏差1.70塞尺3钢管内外表面锈蚀的 深度(A = A1+A2)<0.50钢管弯曲的偏差 a.各种扣件钢管的端部弯曲 L<1.5m<5钢板尺b.立柱钢管弯曲 3m
