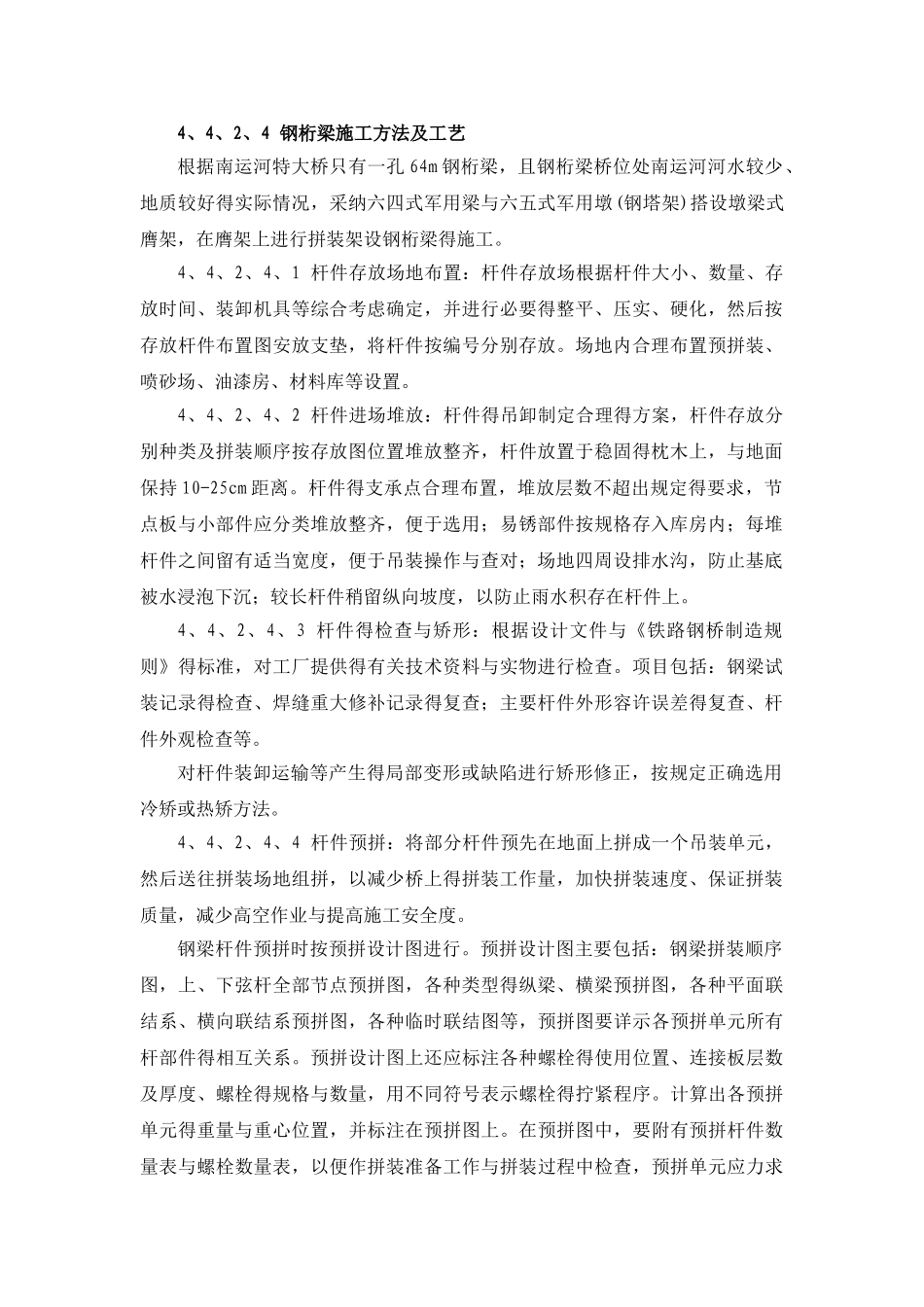

4、4、2、4 钢桁梁施工方法及工艺根据南运河特大桥只有一孔 64m 钢桁梁，且钢桁梁桥位处南运河河水较少、地质较好得实际情况，采纳六四式军用梁与六五式军用墩(钢塔架)搭设墩梁式膺架，在膺架上进行拼装架设钢桁梁得施工。4、4、2、4、1 杆件存放场地布置：杆件存放场根据杆件大小、数量、存放时间、装卸机具等综合考虑确定，并进行必要得整平、压实、硬化，然后按存放杆件布置图安放支垫，将杆件按编号分别存放。场地内合理布置预拼装、喷砂场、油漆房、材料库等设置。4、4、2、4、2 杆件进场堆放：杆件得吊卸制定合理得方案，杆件存放分别种类及拼装顺序按存放图位置堆放整齐，杆件放置于稳固得枕木上，与地面保持 10-25cm 距离。杆件得支承点合理布置，堆放层数不超出规定得要求，节点板与小部件应分类堆放整齐，便于选用；易锈部件按规格存入库房内；每堆杆件之间留有适当宽度，便于吊装操作与查对；场地四周设排水沟，防止基底被水浸泡下沉；较长杆件稍留纵向坡度，以防止雨水积存在杆件上。4、4、2、4、3 杆件得检查与矫形：根据设计文件与《铁路钢桥制造规则》得标准，对工厂提供得有关技术资料与实物进行检查。项目包括：钢梁试装记录得检查、焊缝重大修补记录得复查；主要杆件外形容许误差得复查、杆件外观检查等。对杆件装卸运输等产生得局部变形或缺陷进行矫形修正，按规定正确选用冷矫或热矫方法。4、4、2、4、4 杆件预拼：将部分杆件预先在地面上拼成一个吊装单元，然后送往拼装场地组拼，以减少桥上得拼装工作量，加快拼装速度、保证拼装质量，减少高空作业与提高施工安全度。钢梁杆件预拼时按预拼设计图进行。预拼设计图主要包括：钢梁拼装顺序图，上、下弦杆全部节点预拼图，各种类型得纵梁、横梁预拼图，各种平面联结系、横向联结系预拼图，各种临时联结图等，预拼图要详示各预拼单元所有杆部件得相互关系。预拼设计图上还应标注各种螺栓得使用位置、连接板层数及厚度、螺栓得规格与数量，用不同符号表示螺栓得拧紧程序。计算出各预拼单元得重量与重心位置，并标注在预拼图上。在预拼图中，要附有预拼杆件数量表与螺栓数量表，以便作拼装准备工作与拼装过程中检查，预拼单元应力求组合合理，并不能超过起吊机械得额定起重量。单元组件预拼完成以后，要进行一次全面质量检查，并经技术人员签字后方发送。检查要达到以下要求：杆件对，配件齐，疑问清，接头净，量测准，标志明，绳梯牢，方向对。4、4、2、4、5 搭设膺架：...
