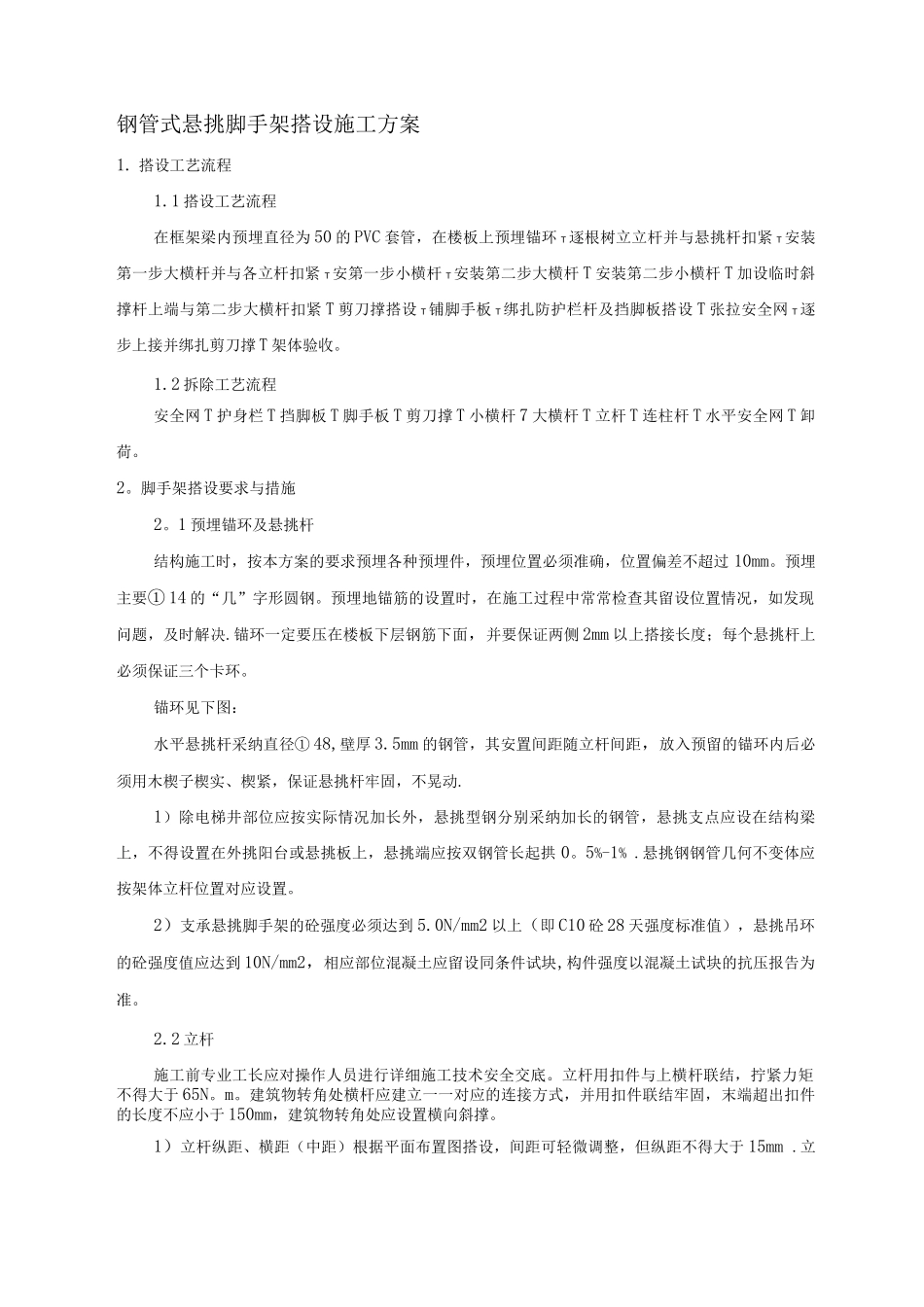

钢管式悬挑脚手架搭设施工方案

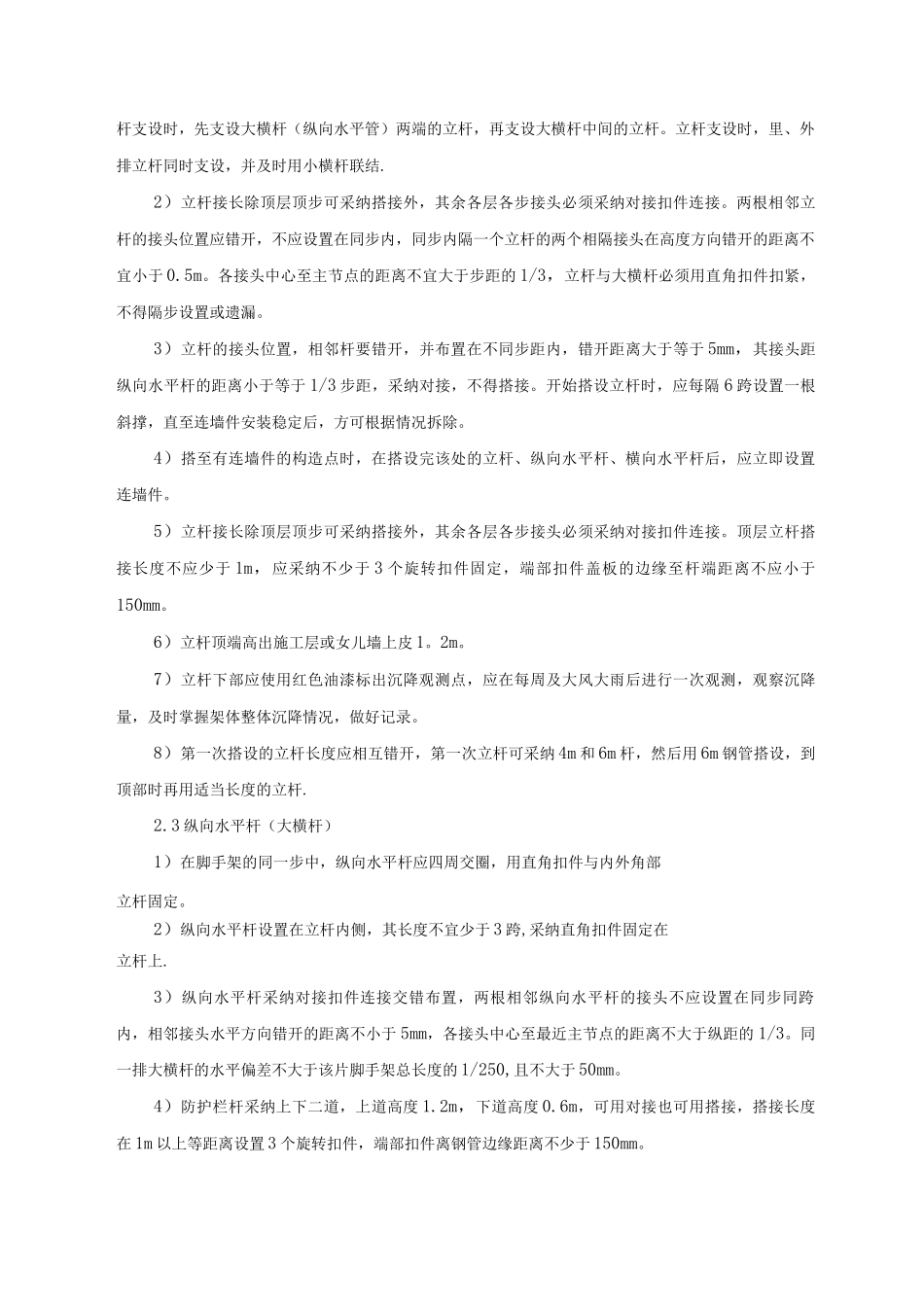

钢管式悬挑脚手架搭设施工方案1. 搭设工艺流程1.1 搭设工艺流程在框架梁内预埋直径为 50 的 PVC 套管，在楼板上预埋锚环 T 逐根树立立杆并与悬挑杆扣紧 T 安装第一步大横杆并与各立杆扣紧 T 安第一步小横杆 T 安装第二步大横杆 T 安装第二步小横杆 T 加设临时斜撑杆上端与第二步大横杆扣紧 T 剪刀撑搭设 T 铺脚手板 T 绑扎防护栏杆及挡脚板搭设 T 张拉安全网 T 逐步上接并绑扎剪刀撑 T 架体验收。1.2 拆除工艺流程安全网 T 护身栏 T 挡脚板 T 脚手板 T 剪刀撑 T 小横杆 7 大横杆 T 立杆 T 连柱杆 T 水平安全网 T 卸荷。2。脚手架搭设要求与措施2。1 预埋锚环及悬挑杆结构施工时，按本方案的要求预埋各种预埋件，预埋位置必须准确，位置偏差不超过 10mm。预埋主要① 14 的“几”字形圆钢。预埋地锚筋的设置时，在施工过程中常常检查其留设位置情况，如发现问题，及时解决.锚环一定要压在楼板下层钢筋下面，并要保证两侧 2mm 以上搭接长度；每个悬挑杆上必须保证三个卡环。锚环见下图：水平悬挑杆采纳直径① 48,壁厚 3.5mm 的钢管，其安置间距随立杆间距，放入预留的锚环内后必须用木楔子楔实、楔紧，保证悬挑杆牢固，不晃动.1）除电梯井部位应按实际情况加长外，悬挑型钢分别采纳加长的钢管，悬挑支点应设在结构梁上，不得设置在外挑阳台或悬挑板上，悬挑端应按双钢管长起拱 0。5%-1% .悬挑钢钢管几何不变体应按架体立杆位置对应设置。2）支承悬挑脚手架的砼强度必须达到 5.0N/mm2 以上（即 C10 砼 28 天强度标准值），悬挑吊环的砼强度值应达到 10N/mm2，相应部位混凝土应留设同条件试块,构件强度以混凝土试块的抗压报告为准。2.2 立杆施工前专业工长应对操作人员进行详细施工技术安全交底。立杆用扣件与上横杆联结，拧紧力矩不得大于 65N。m。建筑物转角处横杆应建立一一对应的连接方式，并用扣件联结牢固，末端超出扣件的长度不应小于 150mm，建筑物转角处应设置横向斜撑。1）立杆纵距、横距（中距）根据平面布置图搭设，间距可轻微调整，但纵距不得大于 15mm .立杆支设时，先支设大横杆（纵向水平管）两端的立杆，再支设大横杆中间的立杆。立杆支设时，里、外排立杆同时支设，并及时用小横杆联结.2）立杆接长除顶层顶步可采纳搭接外，其余各层各步接头必须采纳对接扣件连接。两根相邻立杆的接头位置应错开，不应设置在同步内，同步内隔一个立杆的两个相隔接头在高度...
