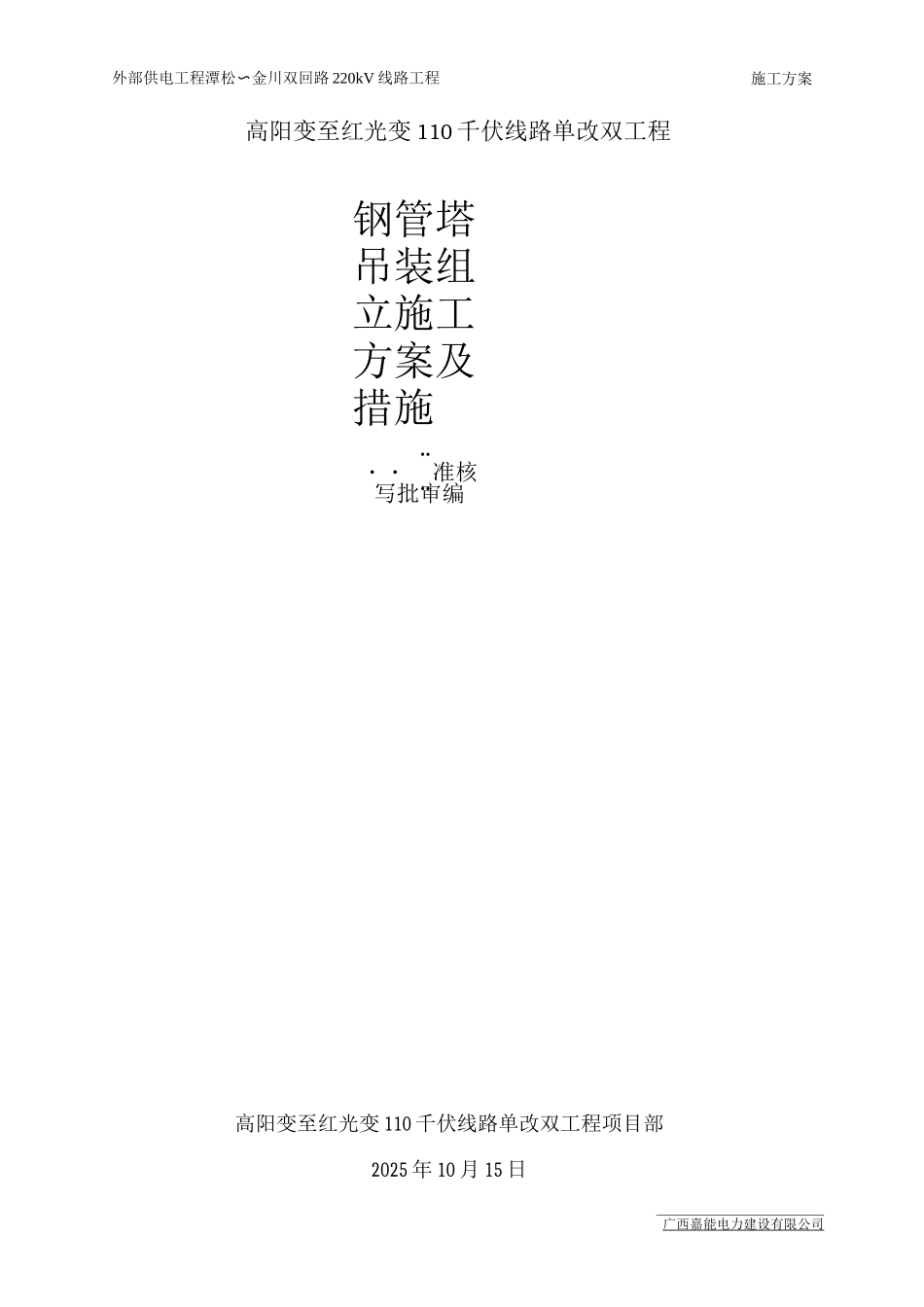

钢管塔吊装组立施工方案及措施

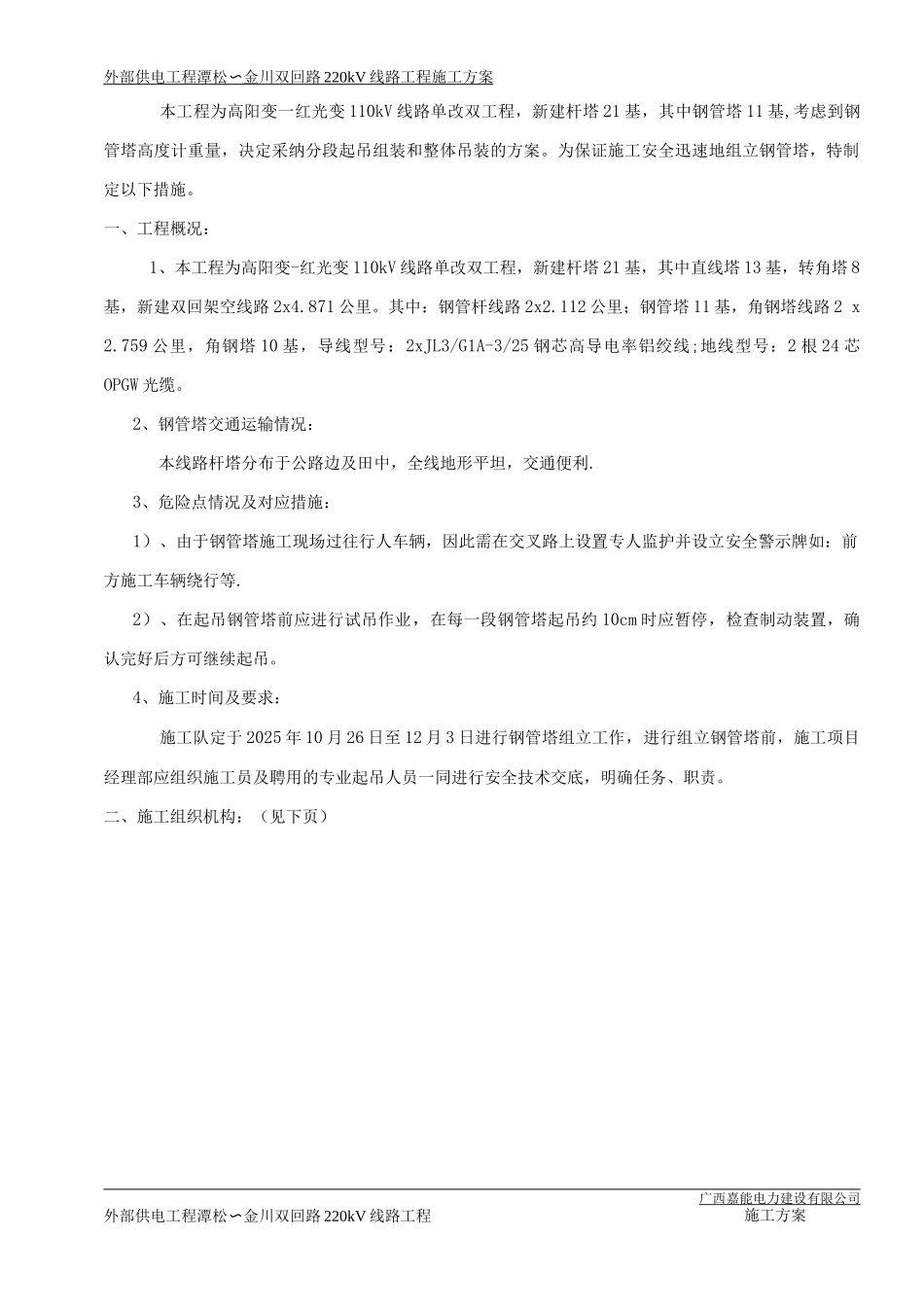

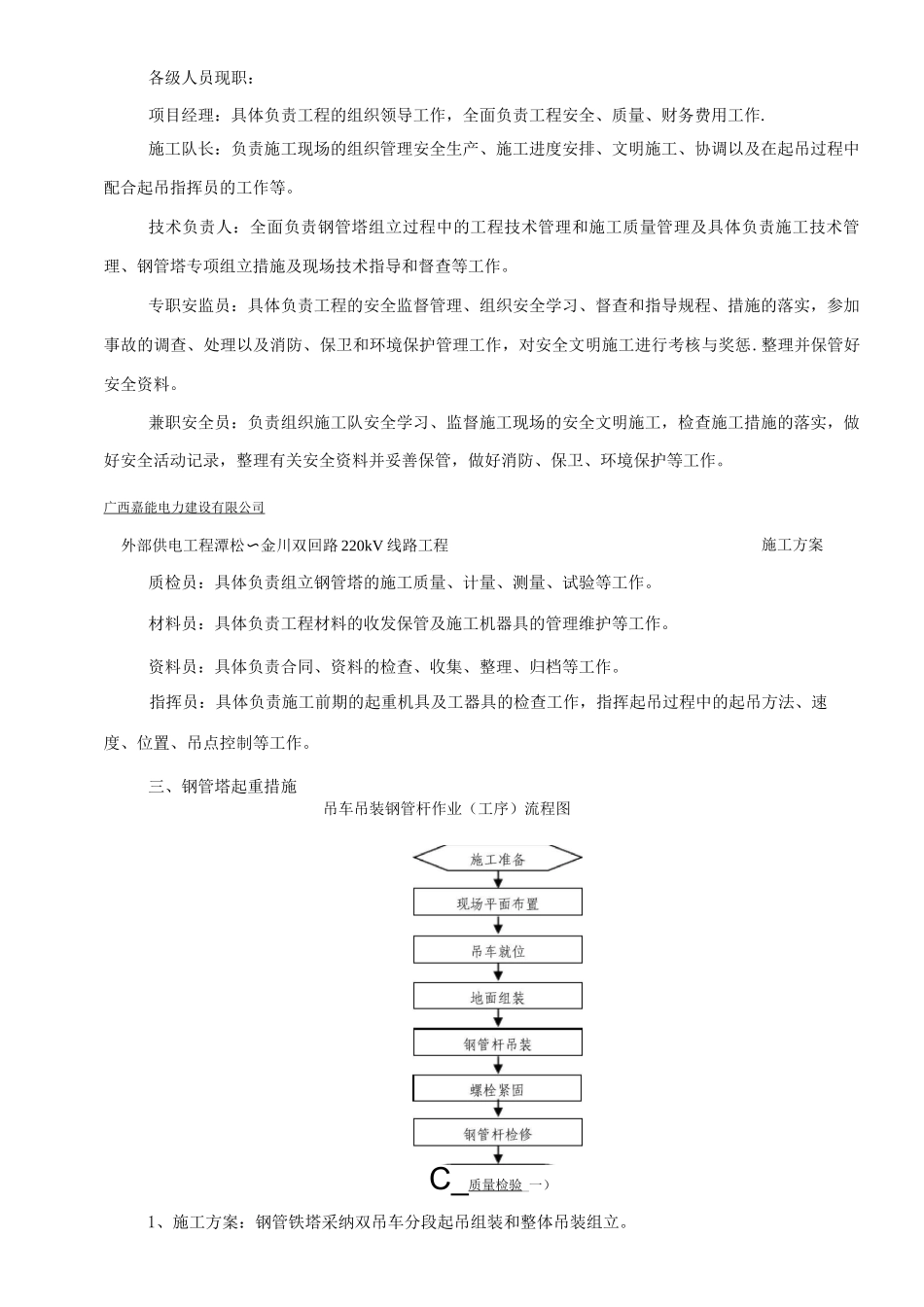

外部供电工程潭松金川双回路〜220kV 线路工程施工方案高阳变至红光变 110 千伏线路单改双工程钢管塔吊装组立施工方案及措施・・ ： ：准核写批审编高阳变至红光变 110 千伏线路单改双工程项目部2025 年 10 月 15 日广西嘉能电力建设有限公司外部供电工程潭松金川双回路〜 220kV 线路工程施工方案 本工程为高阳变一红光变 110kV 线路单改双工程，新建杆塔 21 基，其中钢管塔 11 基,考虑到钢管塔高度计重量，决定采纳分段起吊组装和整体吊装的方案。为保证施工安全迅速地组立钢管塔，特制定以下措施。一、工程概况：1、本工程为高阳变-红光变 110kV 线路单改双工程，新建杆塔 21 基，其中直线塔 13 基，转角塔 8基，新建双回架空线路 2x4.871 公里。其中：钢管杆线路 2x2.112 公里；钢管塔 11 基，角钢塔线路 2 x 2.759 公里，角钢塔 10 基，导线型号：2xJL3/G1A-3/25 钢芯高导电率铝绞线;地线型号：2 根 24 芯OPGW 光缆。2、钢管塔交通运输情况：本线路杆塔分布于公路边及田中，全线地形平坦，交通便利.3、危险点情况及对应措施：1）、由于钢管塔施工现场过往行人车辆，因此需在交叉路上设置专人监护并设立安全警示牌如：前方施工车辆绕行等.2）、在起吊钢管塔前应进行试吊作业，在每一段钢管塔起吊约 10cm 时应暂停，检查制动装置，确认完好后方可继续起吊。4、施工时间及要求：施工队定于 2025 年 10 月 26 日至 12 月 3 日进行钢管塔组立工作，进行组立钢管塔前，施工项目经理部应组织施工员及聘用的专业起吊人员一同进行安全技术交底，明确任务、职责。二、施工组织机构：（见下页）广西嘉能电力建设有限公司外部供电工程潭松金川双回路〜220kV 线路工程施工方案各级人员现职：项目经理：具体负责工程的组织领导工作，全面负责工程安全、质量、财务费用工作.施工队长：负责施工现场的组织管理安全生产、施工进度安排、文明施工、协调以及在起吊过程中配合起吊指挥员的工作等。技术负责人：全面负责钢管塔组立过程中的工程技术管理和施工质量管理及具体负责施工技术管理、钢管塔专项组立措施及现场技术指导和督查等工作。专职安监员：具体负责工程的安全监督管理、组织安全学习、督查和指导规程、措施的落实，参加事故的调查、处理以及消防、保卫和环境保护管理工作，对安全文明施工进行考核与奖惩.整理并保管好安全资料。兼职安全员：负责组织施工队安全学习、监督施工现场的安全文...
