钢管拱混凝土施工工艺及要点

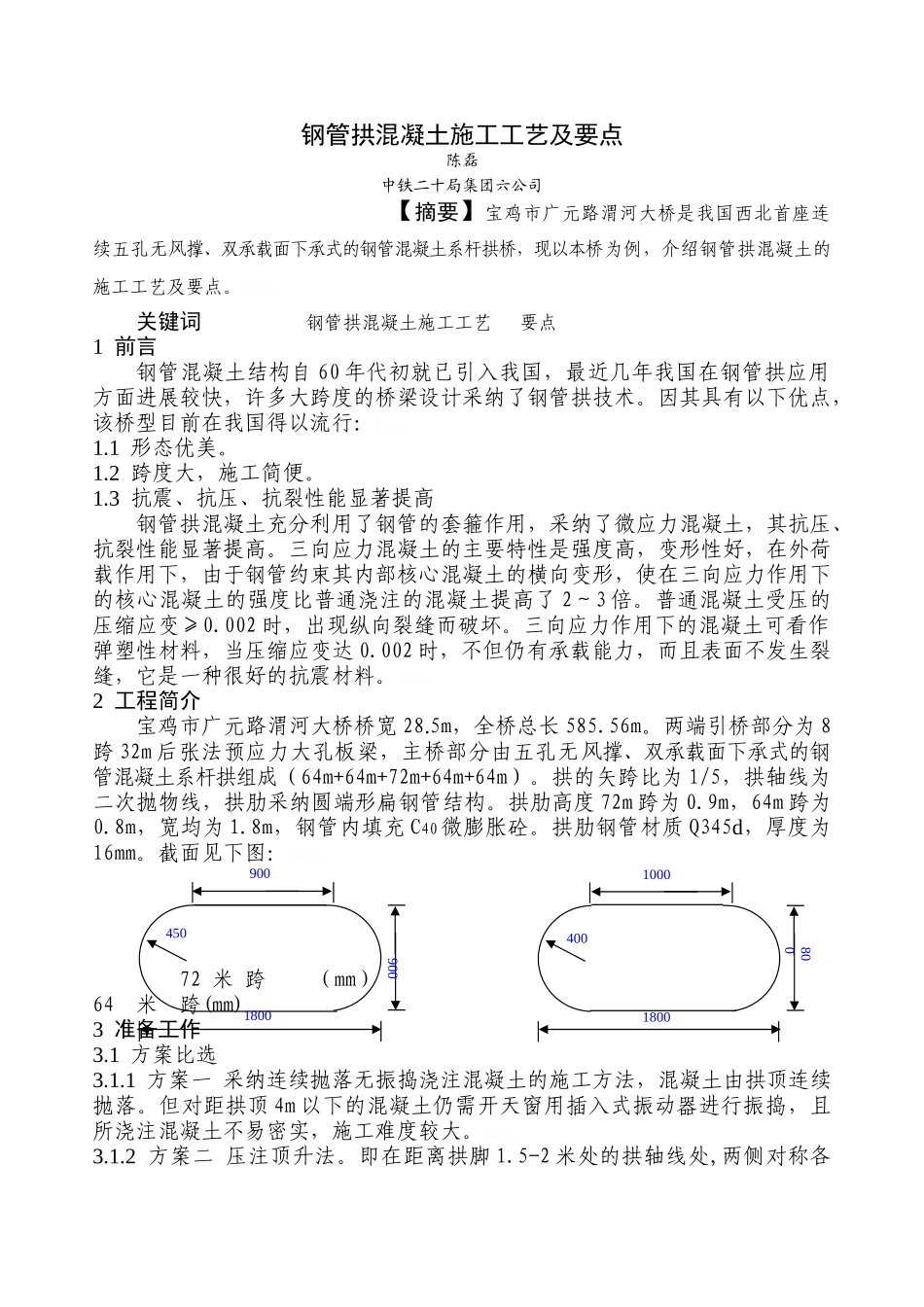

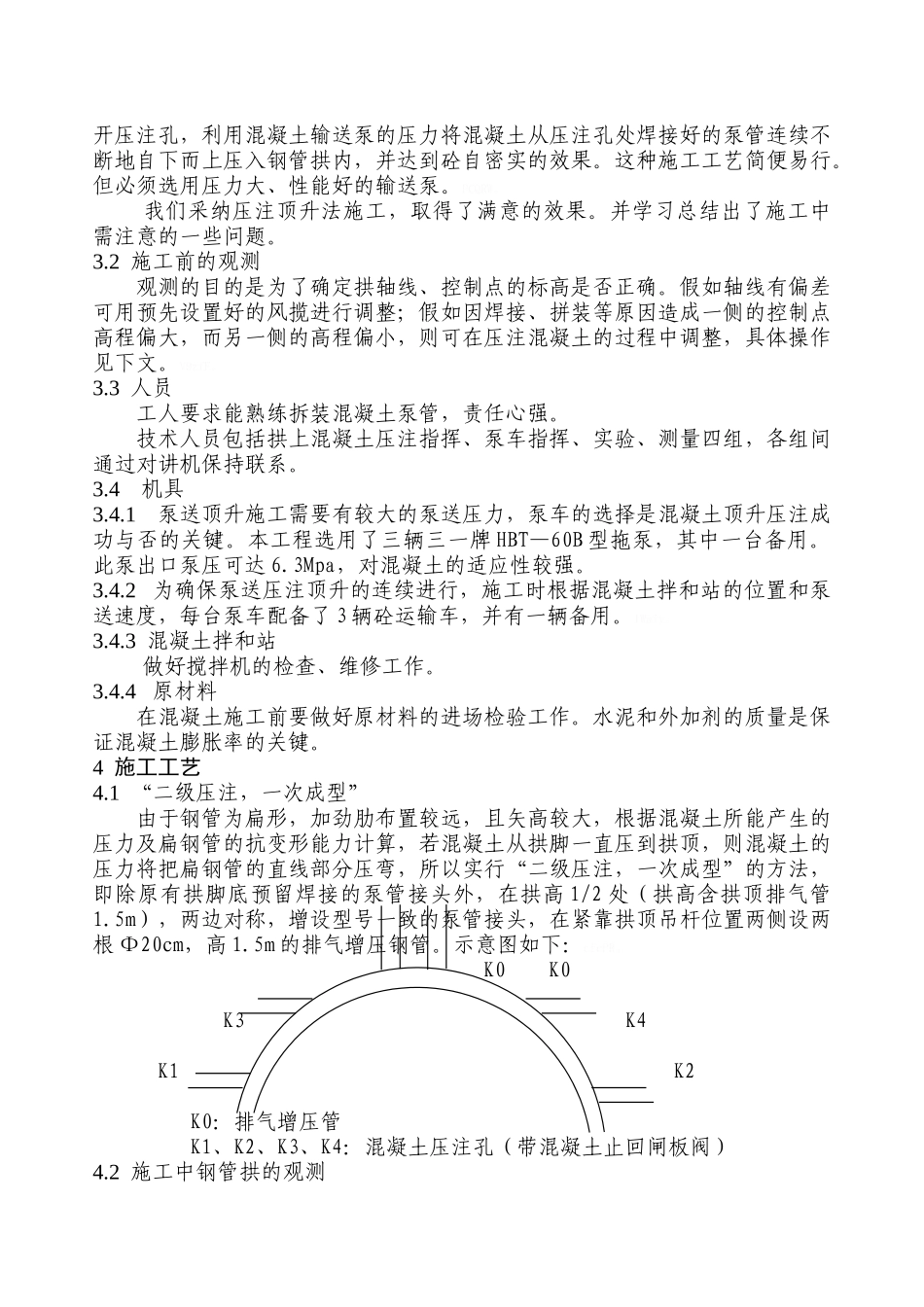

钢管拱混凝土施工工艺及要点陈磊中铁二十局集团六公司 【摘要】宝鸡市广元路渭河大桥是我国西北首座连续五孔无风撑、双承载面下承式的钢管混凝土系杆拱桥，现以本桥为例，介绍钢管拱混凝土的施工工艺及要点。nfEZT。关键词 钢管拱混凝土施工工艺 要点1 前言钢管混凝土结构自 60 年代初就已引入我国，最近几年我国在钢管拱应用方面进展较快，许多大跨度的桥梁设计采纳了钢管拱技术。因其具有以下优点，该桥型目前在我国得以流行：Rwyw1。1.1 形态优美。1.2 跨度大，施工简便。1.3 抗震、抗压、抗裂性能显著提高钢管拱混凝土充分利用了钢管的套箍作用，采纳了微应力混凝土，其抗压、抗裂性能显著提高。三向应力混凝土的主要特性是强度高，变形性好，在外荷载作用下，由于钢管约束其内部核心混凝土的横向变形，使在三向应力作用下的核心混凝土的强度比普通浇注的混凝土提高了 2～3 倍。普通混凝土受压的压缩应变≥0.002 时，出现纵向裂缝而破坏。三向应力作用下的混凝土可看作弹塑性材料，当压缩应变达 0.002 时，不但仍有承载能力，而且表面不发生裂缝，它是一种很好的抗震材料。dud2w。2 工程简介宝鸡市广元路渭河大桥桥宽 28.5m，全桥总长 585.56m。两端引桥部分为 8跨 32m 后张法预应力大孔板梁，主桥部分由五孔无风撑、双承载面下承式的钢管混凝土系杆拱组成（64m+64m+72m+64m+64m）。拱的矢跨比为 1/5，拱轴线为二次抛物线，拱肋采纳圆端形扁钢管结构。拱肋高度 72m 跨为 0.9m，64m 跨为0.8m，宽均为 1.8m，钢管内填充 C40 微膨胀砼。拱肋钢管材质 Q345d，厚度为16mm。截面见下图：8RLfr。 72 米 跨（mm） 64 米 跨(mm)Gf4CF。3 准备工作3.1 方案比选3.1.1 方案一 采纳连续抛落无振捣浇注混凝土的施工方法，混凝土由拱顶连续抛落。但对距拱顶 4m 以下的混凝土仍需开天窗用插入式振动器进行振捣，且所浇注混凝土不易密实，施工难度较大。YbSYW。3.1.2 方案二 压注顶升法。即在距离拱脚 1.5-2 米处的拱轴线处,两侧对称各900450180090040010008001800开压注孔，利用混凝土输送泵的压力将混凝土从压注孔处焊接好的泵管连续不断地自下而上压入钢管拱内，并达到砼自密实的效果。这种施工工艺简便易行。但必须选用压力大、性能好的输送泵。PCQRW。我们采纳压注顶升法施工，取得了满意的效果。并学习总结出了施工中需注意的一些问题。3.2 施工前的观测观测的目的是为了确定拱轴线、控制点的标高是否正确...
