钢管混凝土系杆拱桥质量通病及防治措施

钢管混凝土系杆拱桥质量通病及防治措施_第1页
1/6
钢管混凝土系杆拱桥质量通病及防治措施_第2页
2/6
钢管混凝土系杆拱桥质量通病及防治措施_第3页
3/6

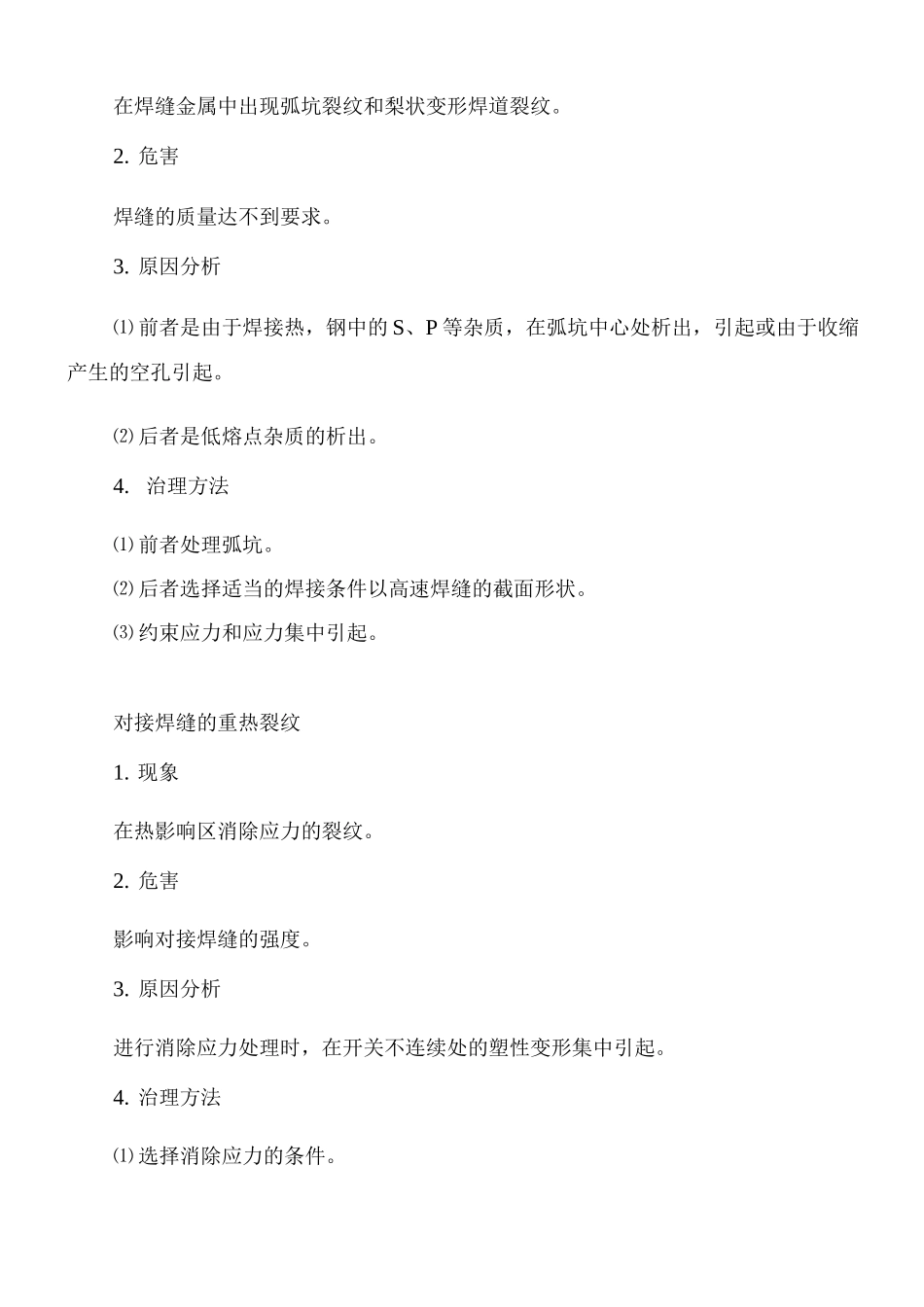

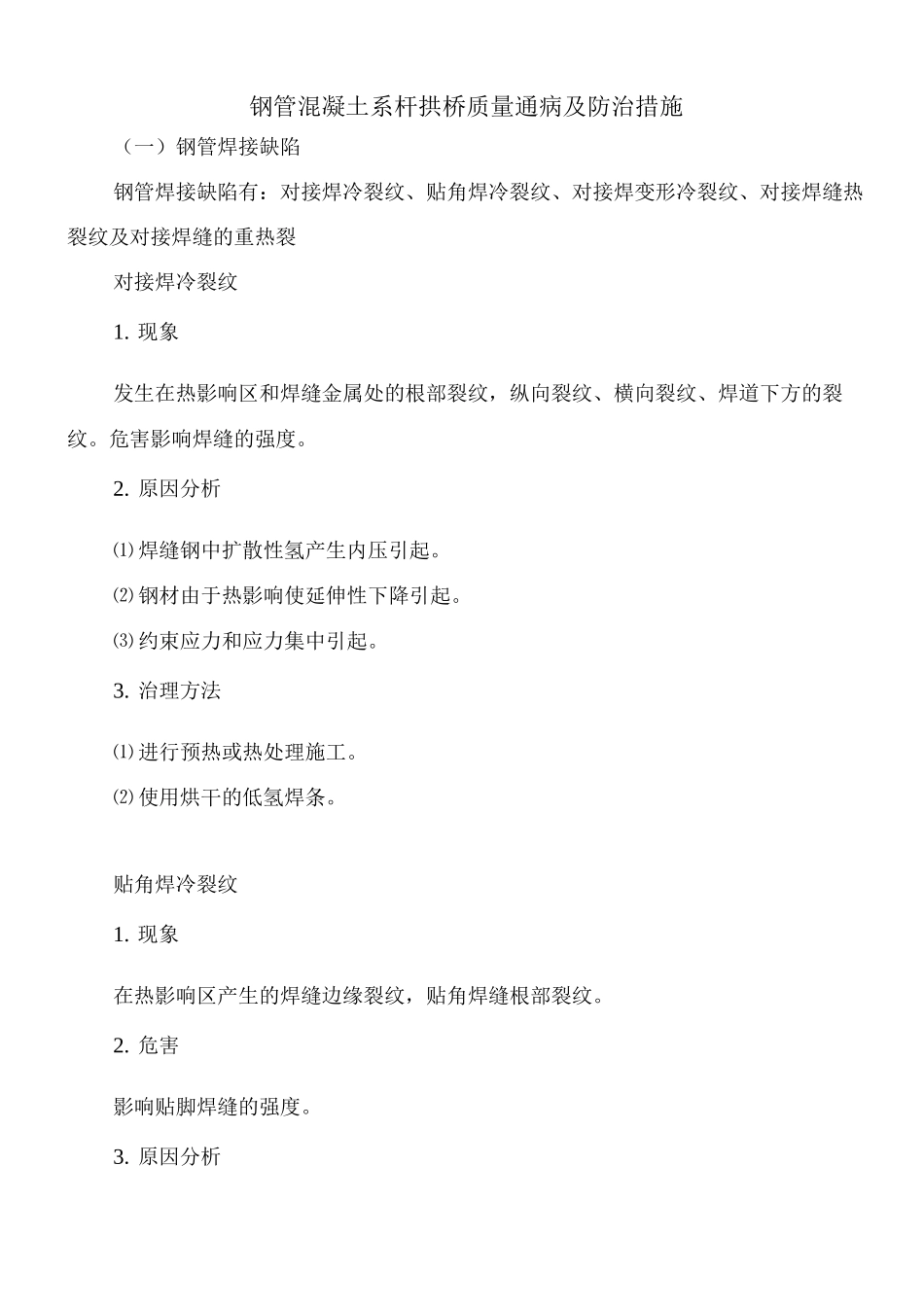

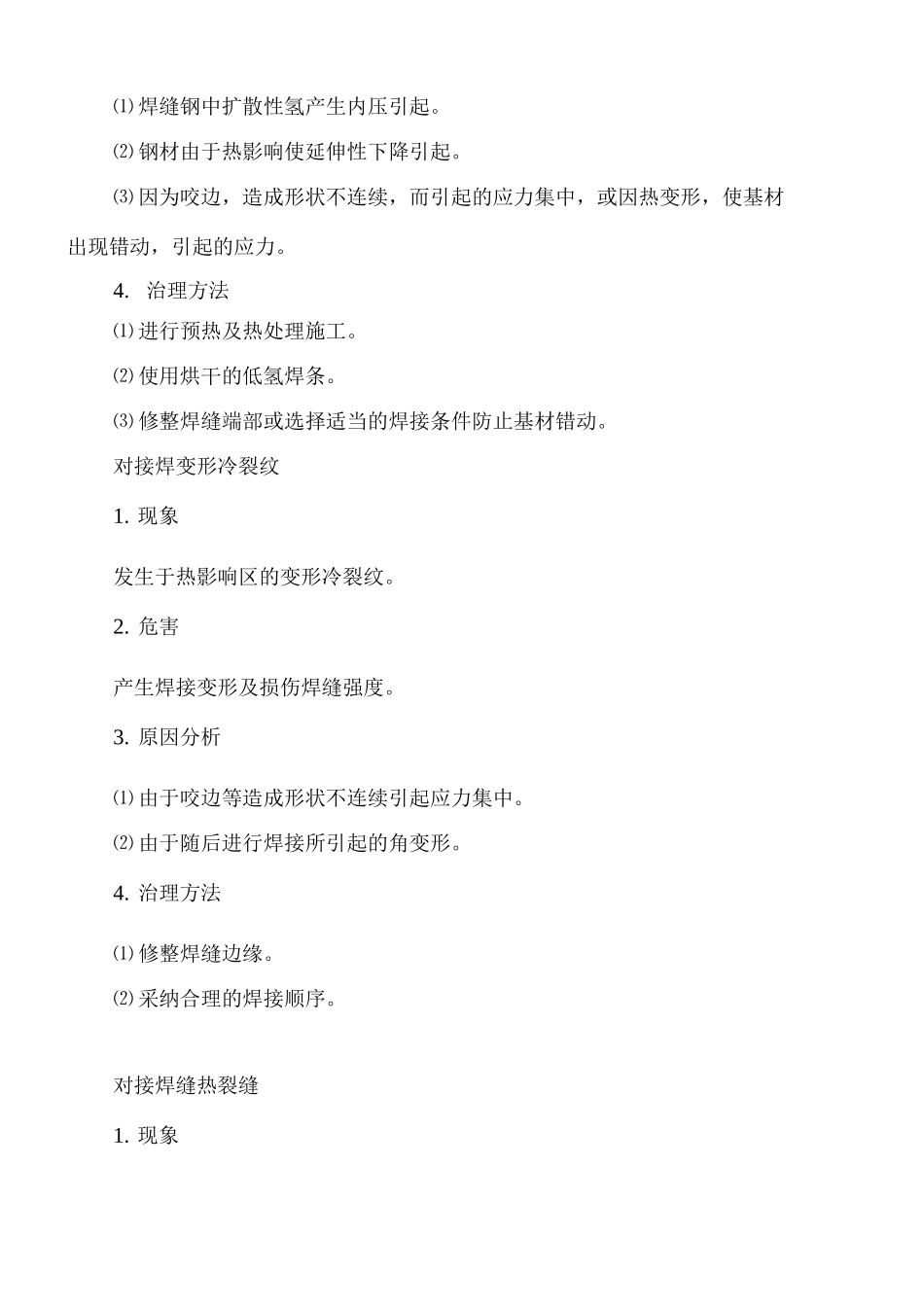

钢管混凝土系杆拱桥质量通病及防治措施(一)钢管焊接缺陷钢管焊接缺陷有:对接焊冷裂纹、贴角焊冷裂纹、对接焊变形冷裂纹、对接焊缝热裂纹及对接焊缝的重热裂对接焊冷裂纹1. 现象发生在热影响区和焊缝金属处的根部裂纹,纵向裂纹、横向裂纹、焊道下方的裂纹。危害影响焊缝的强度。2. 原因分析⑴ 焊缝钢中扩散性氢产生内压引起。⑵ 钢材由于热影响使延伸性下降引起。⑶ 约束应力和应力集中引起。3. 治理方法⑴ 进行预热或热处理施工。⑵ 使用烘干的低氢焊条。贴角焊冷裂纹1. 现象在热影响区产生的焊缝边缘裂纹,贴角焊缝根部裂纹。2. 危害影响贴脚焊缝的强度。3. 原因分析⑴ 焊缝钢中扩散性氢产生内压引起。⑵ 钢材由于热影响使延伸性下降引起。⑶ 因为咬边,造成形状不连续,而引起的应力集中,或因热变形,使基材出现错动,引起的应力。4. 治理方法⑴ 进行预热及热处理施工。⑵ 使用烘干的低氢焊条。⑶ 修整焊缝端部或选择适当的焊接条件防止基材错动。对接焊变形冷裂纹1. 现象发生于热影响区的变形冷裂纹。2. 危害产生焊接变形及损伤焊缝强度。3. 原因分析⑴ 由于咬边等造成形状不连续引起应力集中。⑵ 由于随后进行焊接所引起的角变形。4. 治理方法⑴ 修整焊缝边缘。⑵ 采纳合理的焊接顺序。对接焊缝热裂缝1. 现象在焊缝金属中出现弧坑裂纹和梨状变形焊道裂纹。2. 危害焊缝的质量达不到要求。3. 原因分析⑴ 前者是由于焊接热,钢中的 S、P 等杂质,在弧坑中心处析出,引起或由于收缩产生的空孔引起。⑵ 后者是低熔点杂质的析出。4. 治理方法⑴ 前者处理弧坑。⑵ 后者选择适当的焊接条件以高速焊缝的截面形状。⑶ 约束应力和应力集中引起。对接焊缝的重热裂纹1. 现象在热影响区消除应力的裂纹。2. 危害影响对接焊缝的强度。3. 原因分析进行消除应力处理时,在开关不连续处的塑性变形集中引起。4. 治理方法⑴ 选择消除应力的条件。⑵ 防止应变的集中。⑶ 控制残余应力的数值。(二)拱脚钢管与混凝土相交处,混凝土表面产生纵向裂缝1. 现象在拱脚钢管与混凝土相交处,沿拱轴线方向产生纵向裂缝。2. 危害影响拱脚强度。3. 原因分析拱肋钢管与拱脚预埋钢管的焊缝距混凝土拱座太近,且焊接温度高,混凝土拱座产生温度裂缝。4. 治理方法⑴ 增大焊缝距拱座的距离。⑵ 焊接时在拱座混凝土表面实行降温措施。(三)无支架施工时,拱肋的纵横向失稳1. 现象利用拱肋吊装纵梁(系梁)和横梁时发生拱肋...
