钢结构脚手施工方案

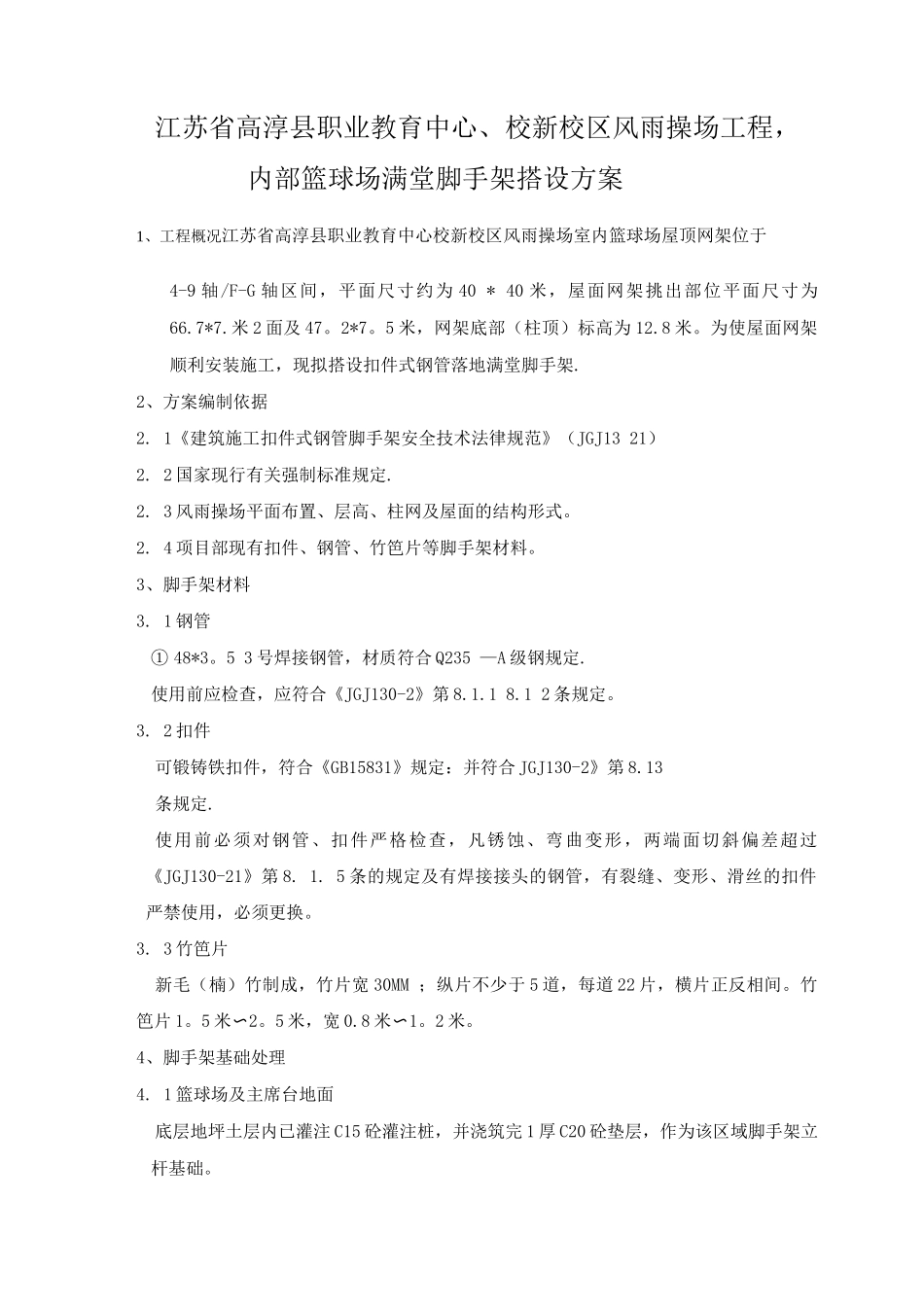

江苏省高淳县职业教育中心、校新校区风雨操场工程，内部篮球场满堂脚手架搭设方案1、工程概况江苏省高淳县职业教育中心校新校区风雨操场室内篮球场屋顶网架位于4-9 轴/F-G 轴区间，平面尺寸约为 40 * 40 米，屋面网架挑出部位平面尺寸为66.7*7.米 2 面及 47。2*7。5 米，网架底部（柱顶）标高为 12.8 米。为使屋面网架顺利安装施工，现拟搭设扣件式钢管落地满堂脚手架.2、方案编制依据2. 1《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ13 21）2. 2 国家现行有关强制标准规定.2. 3 风雨操场平面布置、层高、柱网及屋面的结构形式。2. 4 项目部现有扣件、钢管、竹笆片等脚手架材料。3、脚手架材料3. 1 钢管① 48*3。5 3 号焊接钢管，材质符合 Q235 —A 级钢规定.使用前应检查，应符合《JGJ130-2》第 8.1.1 8.1 2 条规定。3. 2 扣件可锻铸铁扣件，符合《GB15831》规定：并符合 JGJ130-2》第 8.13条规定.使用前必须对钢管、扣件严格检查，凡锈蚀、弯曲变形，两端面切斜偏差超过《JGJ130-21》第 8. 1. 5 条的规定及有焊接接头的钢管，有裂缝、变形、滑丝的扣件严禁使用，必须更换。3. 3 竹笆片新毛（楠）竹制成，竹片宽 30MM ；纵片不少于 5 道，每道 22 片，横片正反相间。竹笆片 1。5 米〜2。5 米，宽 0.8 米〜1。2 米。4、脚手架基础处理4. 1 篮球场及主席台地面底层地坪土层内已灌注 C15 砼灌注桩，并浇筑完 1 厚 C20 砼垫层，作为该区域脚手架立杆基础。4.2 网架挑出部位脚手架立杆位于 5.5 米屋面，可在屋面上铺设宽 3mm *厚 50mm*长 30 mm 作为立杆基础.为确保楼板（1 mm 厚）结构安全，在楼板上立杆相应位置底层搭设钢管支撑加固。4. 3 看台部位脚手架位于砼台阶部位，可在台阶上铺设 3mm*50mm*30mm 木板作为立杆基础。5、脚手架构造5. 1 立杆设置取立杆间距 15*15,纵向 27 跨，横向 32 跨；根据网架平面尺寸（40* 48 米）及柱网布置，立杆间距可适当调整，但不能大于 15。屋面挑出部位 A-B/1-10 轴及 G-H/10-1 轴取立杆间距 15 * 15,纵向 5 跨，横向 32 跨。1-4/A-H 轴及 9 —10/A-H 轴纵向 5 跨，横向42 跨，立杆间距可适当调整，但不能大于 15。顶层操作层横向每 3mm 一道，满铺竹笆片.5. 1. 2 立杆必须设置纵横向扫地杆，纵向扫地杆应采纳直角扣件固定在距底层上皮不大于 2 立杆上，横向扫地杆也应用直角扣件固定...
