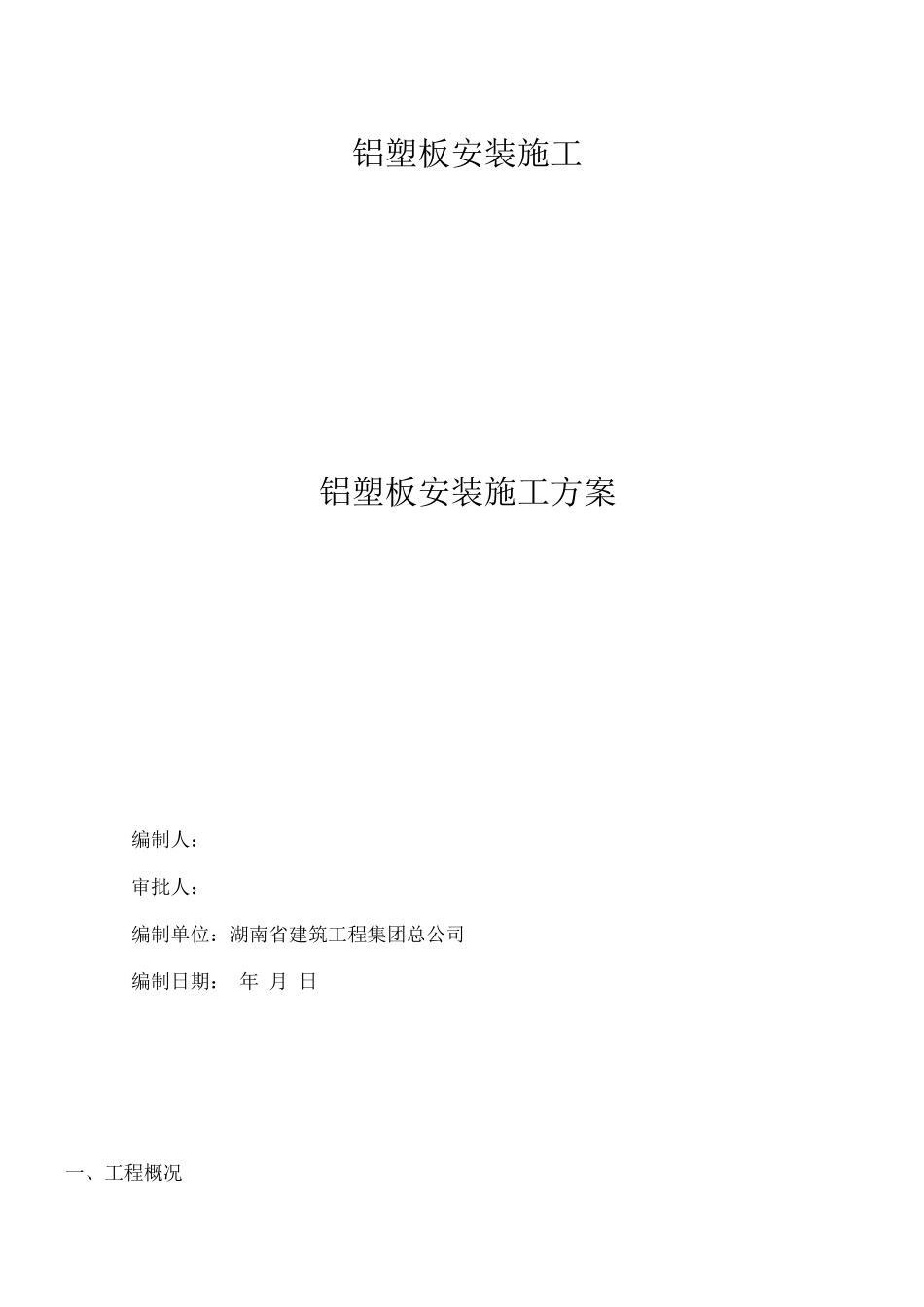

铝塑板安装施工方案

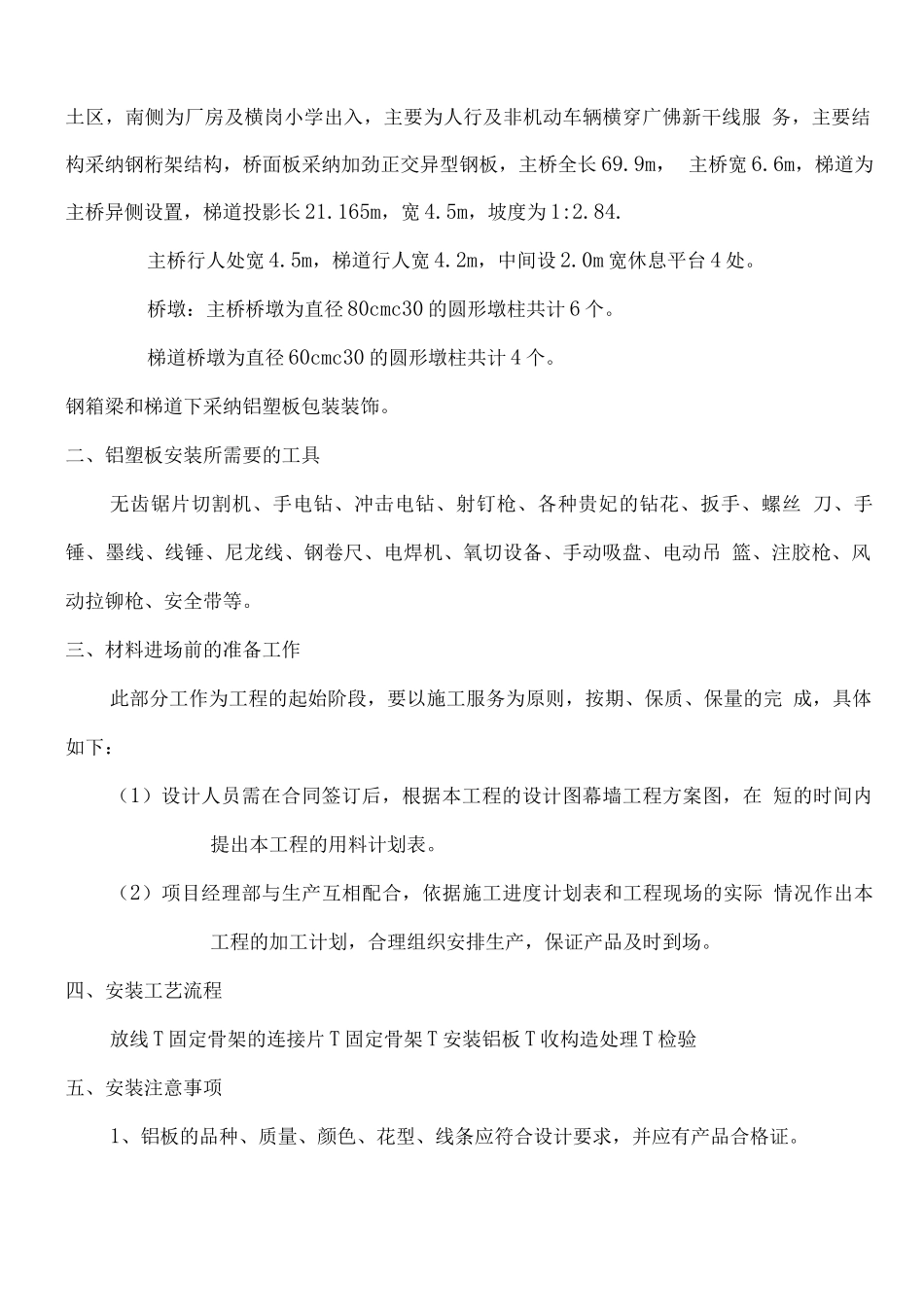

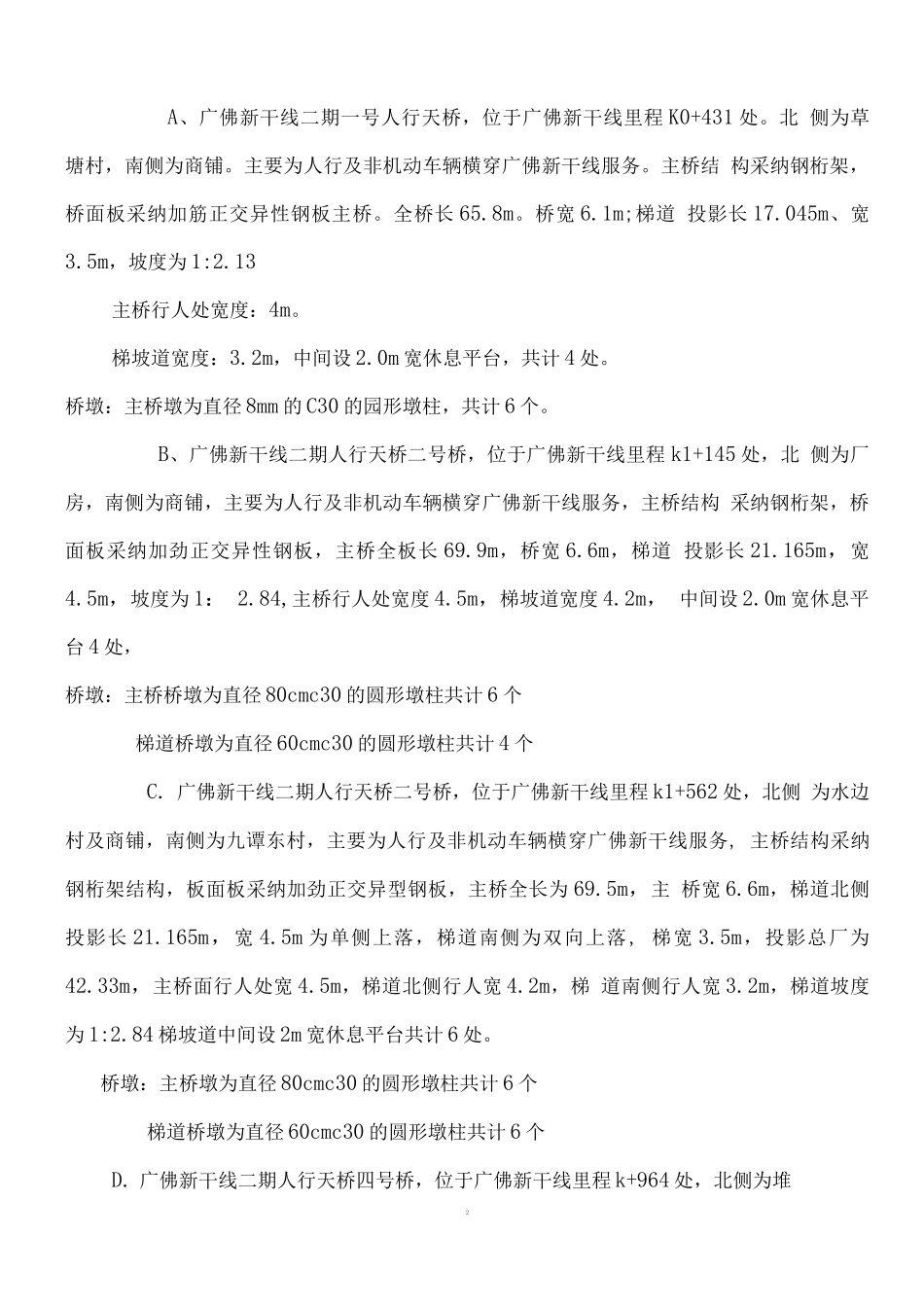

铝塑板安装施工铝塑板安装施工方案编制人：审批人：编制单位：湖南省建筑工程集团总公司编制日期： 年 月 日一、工程概况A、广佛新干线二期一号人行天桥，位于广佛新干线里程 K0+431 处。北 侧为草塘村，南侧为商铺。主要为人行及非机动车辆横穿广佛新干线服务。主桥结 构采纳钢桁架，桥面板采纳加筋正交异性钢板主桥。全桥长 65.8m。桥宽 6.1m;梯道 投影长 17.045m、宽3.5m，坡度为 1:2.13主桥行人处宽度：4m。梯坡道宽度：3.2m，中间设 2.0m 宽休息平台，共计 4 处。桥墩：主桥墩为直径 8mm 的 C30 的园形墩柱，共计 6 个。B、广佛新干线二期人行天桥二号桥，位于广佛新干线里程 k1+145 处，北 侧为厂房，南侧为商铺，主要为人行及非机动车辆横穿广佛新干线服务，主桥结构 采纳钢桁架，桥面板采纳加劲正交异性钢板，主桥全板长 69.9m，桥宽 6.6m，梯道 投影长 21.165m，宽4.5m，坡度为 1： 2.84,主桥行人处宽度 4.5m，梯坡道宽度 4.2m， 中间设 2.0m 宽休息平台 4 处，桥墩：主桥桥墩为直径 80cmc30 的圆形墩柱共计 6 个梯道桥墩为直径 60cmc30 的圆形墩柱共计 4 个C. 广佛新干线二期人行天桥二号桥，位于广佛新干线里程 k1+562 处，北侧 为水边村及商铺，南侧为九谭东村，主要为人行及非机动车辆横穿广佛新干线服务, 主桥结构采纳钢桁架结构，板面板采纳加劲正交异型钢板，主桥全长为 69.5m，主 桥宽 6.6m，梯道北侧投影长 21.165m，宽 4.5m 为单侧上落，梯道南侧为双向上落, 梯宽 3.5m，投影总厂为42.33m，主桥面行人处宽 4.5m，梯道北侧行人宽 4.2m，梯 道南侧行人宽 3.2m，梯道坡度为 1:2.84 梯坡道中间设 2m 宽休息平台共计 6 处。桥墩：主桥墩为直径 80cmc30 的圆形墩柱共计 6 个梯道桥墩为直径 60cmc30 的圆形墩柱共计 6 个D. 广佛新干线二期人行天桥四号桥，位于广佛新干线里程 k+964 处，北侧为堆2土区，南侧为厂房及横岗小学出入，主要为人行及非机动车辆横穿广佛新干线服 务，主要结构采纳钢桁架结构，桥面板采纳加劲正交异型钢板，主桥全长 69.9m， 主桥宽 6.6m，梯道为主桥异侧设置，梯道投影长 21.165m，宽 4.5m，坡度为 1:2.84.主桥行人处宽 4.5m，梯道行人宽 4.2m，中间设 2.0m 宽休息平台 4 处。桥墩：主桥桥墩为直径 80cmc30 的圆形墩柱共计 6 个。梯道桥墩为直径 60cmc30 的圆形墩柱共计 4 个。钢箱梁和梯道下采纳铝...
