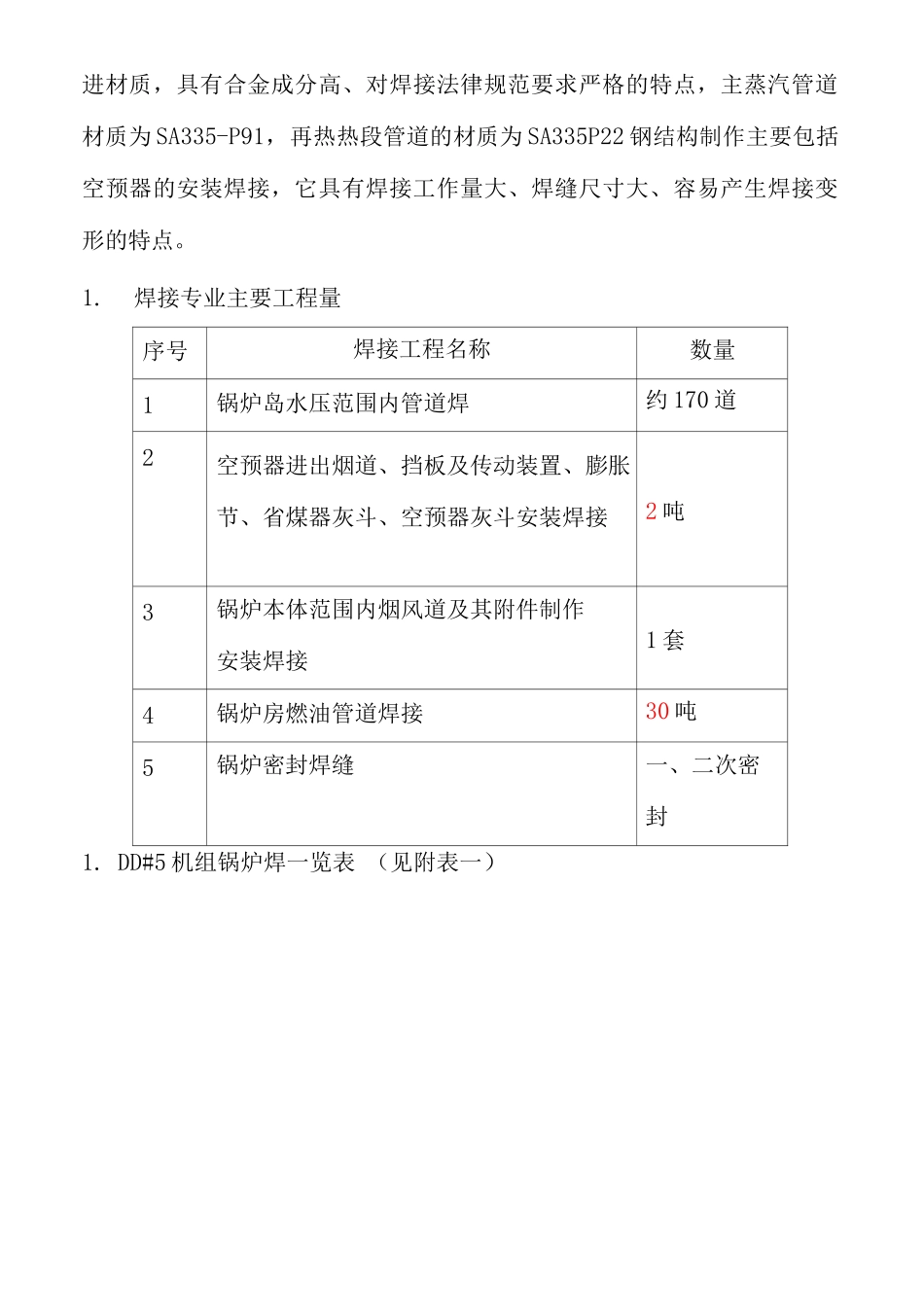

锅炉焊接施工组识设计1 工程概况1.1 工程简介1.2 设备介绍锅炉主要设计参数过热蒸汽流量：11018T/小时过热蒸汽压力：18. 58Mpa过热蒸汽温度：543°C再热蒸汽流量：923. 21T/h再热蒸汽压力：4. 235/4. 129MP再热蒸汽温度：336. 27/54C锅炉给水温度：258. 83C1.2. 2 总体介绍锅炉采纳全钢结构构件，高强螺丝连接，连接件接触面采纳喷砂处理工艺，提高了连接结合面的摩擦因数，锅炉为紧身封闭结构。锅炉呈 n 型布置，设计有固定膨胀中心。受热面采纳全悬吊结构，汽包布置在锅炉上前方，炉膛上部布置有墙式再热器、分隔屏、后屏过热器，水平烟道布置有后屏过热器、末级再热器、末级过热器和立式低温过热器。后烟道竖井布置水平低温过热器和省煤器。后烟道下布置有两台型号为 28. 5-( T ) -SM-69 ( 1750 )三分仓容壳式回转空气预热器。炉膛端面近式正方形，宽度 14048,深度 12773。炉膛高热负荷区域水冷壁采纳内螺纹管的膜式水冷壁。炉顶过热器和再热器各部件采纳大径连接管连接。锅炉采纳摆动式燃烧器，四角布置，切圆燃烧方式，燃烧器的一次风喷嘴可以上下摆动±20°，二次风喷嘴可以摆动±30°，锅炉采纳二级点火系统，有枪的最大出力按 30%MC 工况设计。过热器汽温主要靠一、二喷水减温器调节，再热器汽温主要以燃烧器摆动调节为主。锅炉除渣采纳水封斗式除渣装置。锅炉配有炉膛安全监控系统（FSSS）、炉膛火焰电视监视装置、炉筒水位电视监视装置、吹灰程控装置，自动化水平较高。2 编制依据2.1 机组施工承包合同。2.2 XX#5 机组安装施工图纸。2.3《电力建设施工及验收技术法律规范》DL57 -92（火力发电厂焊接篇）。2.4《火力发电厂锅炉压力容器焊接工艺评定规程》SD340 —89。2.5《钢结构工程施工及验收法律规范》GB50205 —95。2.6《火电施工质量检验及评定标准》（第九章）。3 施工范围、特点和主要工程量3.1 施工专业范围、特点施工范围为#5 机组锅炉焊焊接及钢结构制作安装焊接。#5 机组锅炉具有焊数量多（高压焊约 170 只,见附表一 锅炉焊 一览表）、管道材质品种多等特点，锅炉管道使用的碳钢材料有#20 钢、20G、SA-106C. SA-210C ,使用的合金钢材料有15CrMoG 、 12Cr1MoVG 、 TP347H 、 SA213T91 、 SA335P12 、SA335P22 . SA335P91 等。锅炉厂所提供的主蒸汽与再热热段管道均为进材质，具有合金成分高、对焊接法律规范要求严格的特点，主蒸汽管道材质为 SA335-P91，再热热段管道...
