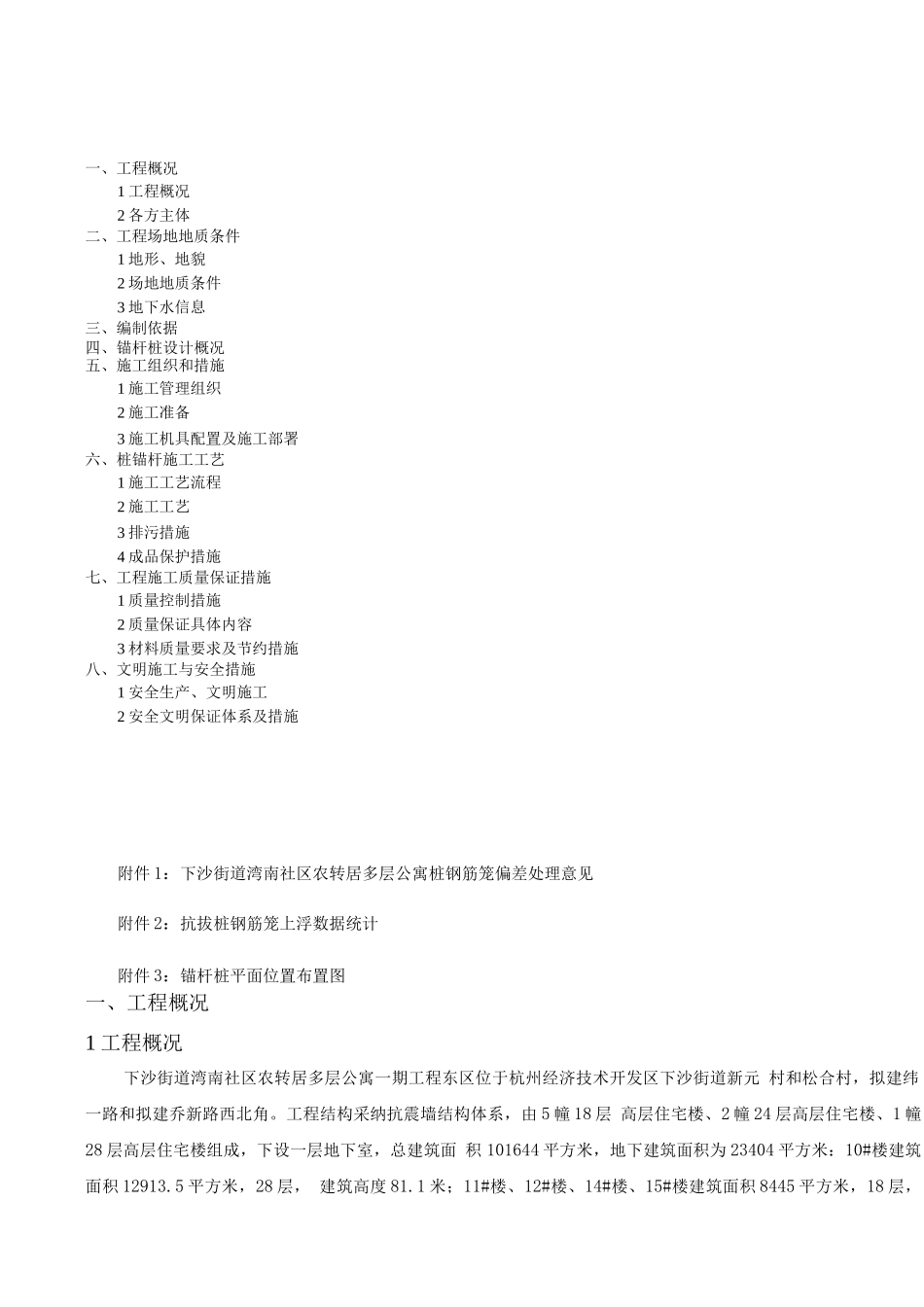

一、工程概况1 工程概况2 各方主体二、工程场地地质条件1 地形、地貌2 场地地质条件3 地下水信息三、编制依据四、锚杆桩设计概况五、施工组织和措施1 施工管理组织2 施工准备3 施工机具配置及施工部署六、桩锚杆施工工艺1 施工工艺流程2 施工工艺3 排污措施4 成品保护措施七、工程施工质量保证措施1 质量控制措施2 质量保证具体内容3 材料质量要求及节约措施 八、文明施工与安全措施1 安全生产、文明施工2 安全文明保证体系及措施 附件 1：下沙街道湾南社区农转居多层公寓桩钢筋笼偏差处理意见附件 2：抗拔桩钢筋笼上浮数据统计附件 3：锚杆桩平面位置布置图一、工程概况1 工程概况下沙街道湾南社区农转居多层公寓一期工程东区位于杭州经济技术开发区下沙街道新元 村和松合村，拟建纬一路和拟建乔新路西北角。工程结构采纳抗震墙结构体系，由 5 幢 18 层 高层住宅楼、2 幢 24 层高层住宅楼、1 幢28 层高层住宅楼组成，下设一层地下室，总建筑面 积 101644 平方米，地下建筑面积为 23404 平方米：10#楼建筑面积 12913.5 平方米，28 层， 建筑高度 81.1 米；11#楼、12#楼、14#楼、15#楼建筑面积 8445 平方米，18 层，建筑高度 52.1 米；13#楼建筑面积 8575.5 平方米，18 层，建筑高度 53.1 米；16#楼建筑面积 12759 平方米， 24层，建筑高度 69.6 米；17#楼建筑面积 11924 平方米，24 层，建筑高度 69.9 米。工程桩 为钻孔灌注桩，地下室抗拔桩桩长 15 米左右，桩顶标高-6.5 米。2 各方主体与本工程相关的单位元与机构如下：建设单位：杭州经济技术开发区农居多层公寓建设管理中心设计单位：浙江虹图建筑设计有限公司监理单位：杭州诚信投资建设管理有限公司勘察单位：杭州市勘测设计讨论院施工单位：浙江省建工集团有限责任公司二、工程场地地质条件1 地形、地貌本工程施工现场原为农地及农居，现主要为拆迁场地和道路，场地南侧为新近回填土堆， 场地地面较为平整，标高为 5.66~8.29m。现基坑开挖至-5.8 处 m,基坑内较为平坦。2 场地地质条件根据岩土工程勘察报告，锚杆桩加固影响范围内有以下土层：②4 粉砂夹砂质粉土：灰色，很湿，中密，含云母屑，摇振反应迅速，无光泽反应，干 强度低，韧性低。层厚 1.10〜6.20m,局部缺失。②5 砂质粉土：灰色，很湿，稍密，含云母屑，摇振反应迅速，无光泽反应，干强度低， 韧性低。层厚0.60〜4.60m,局部缺失。②6 粉砂...
