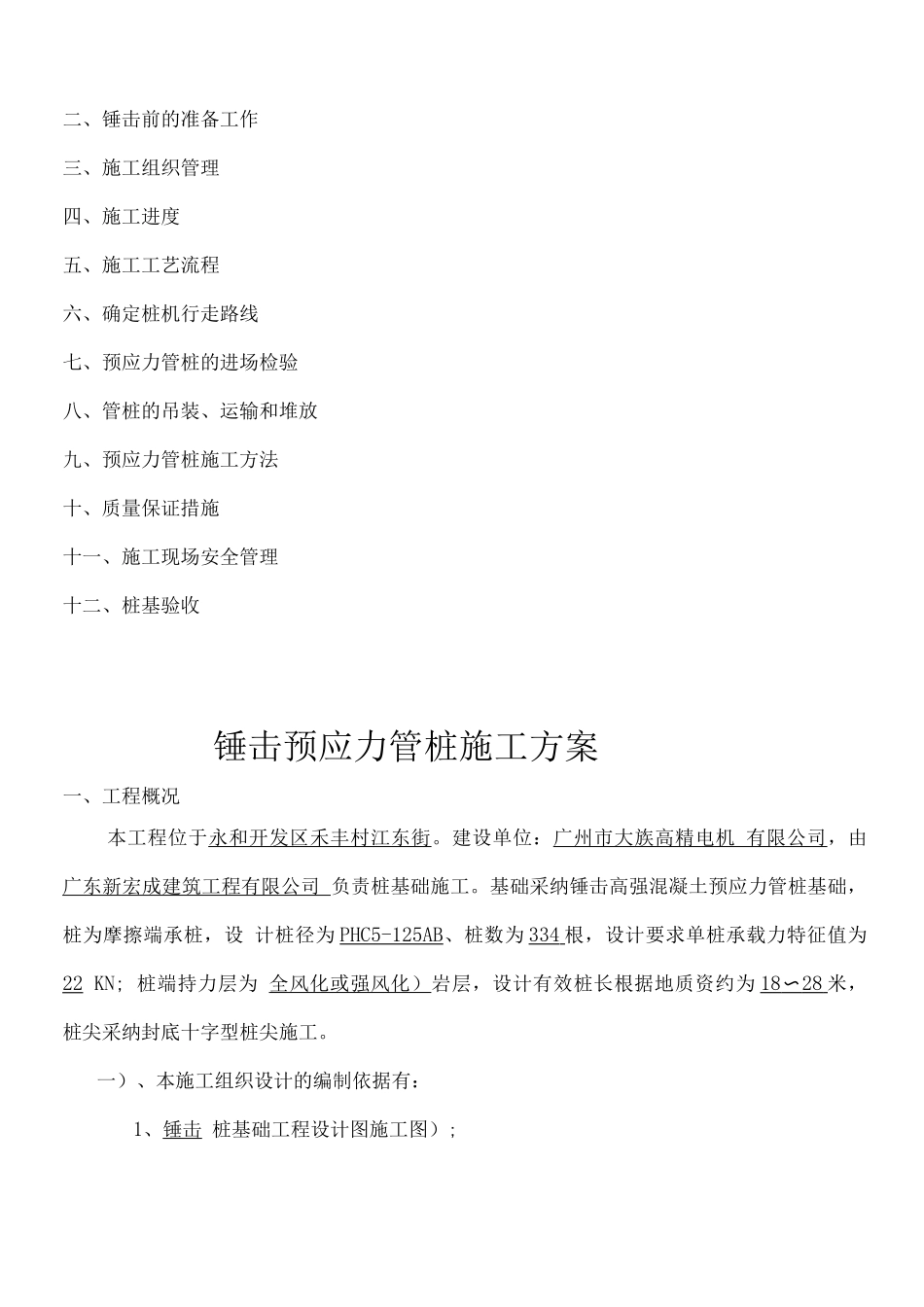

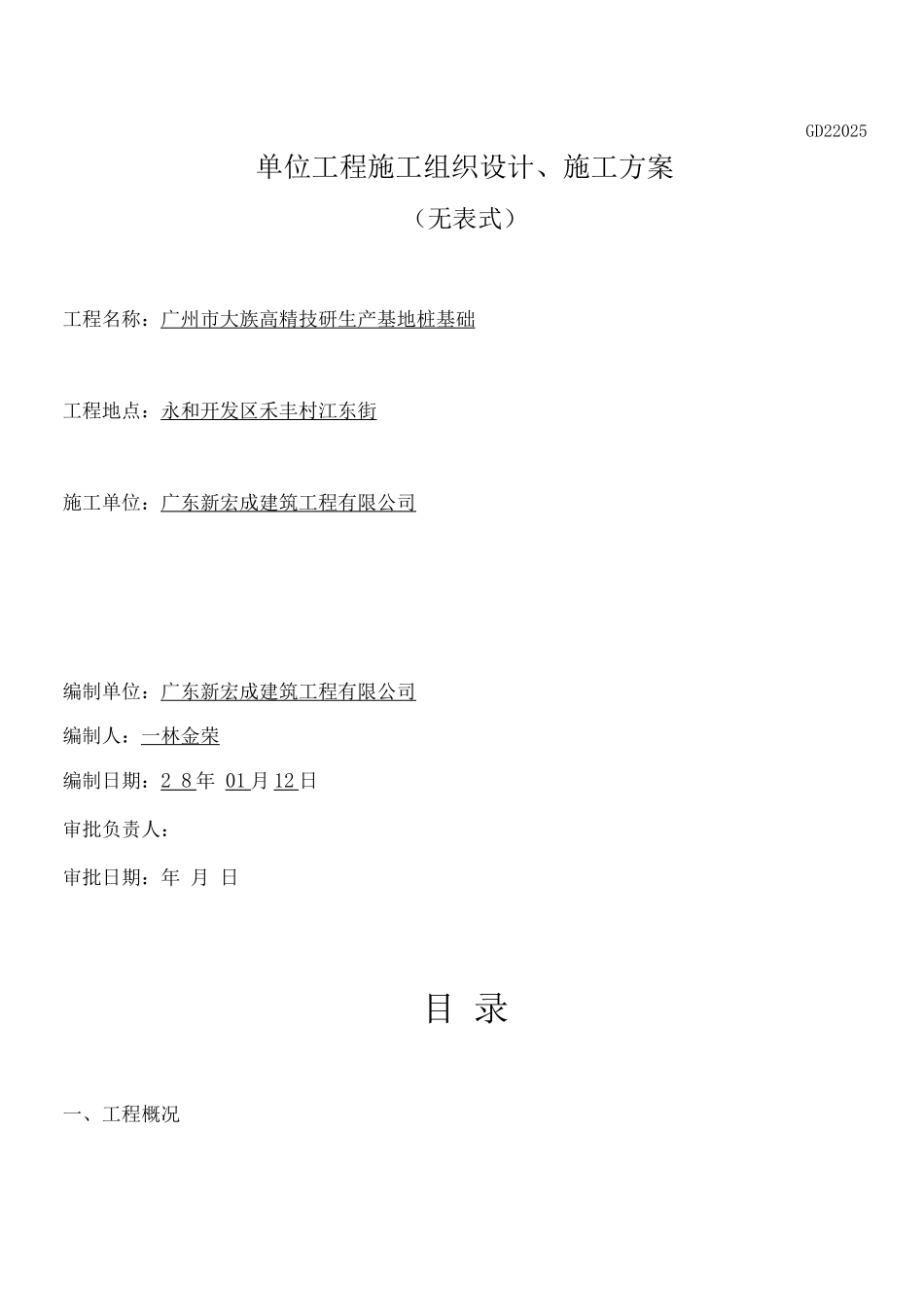

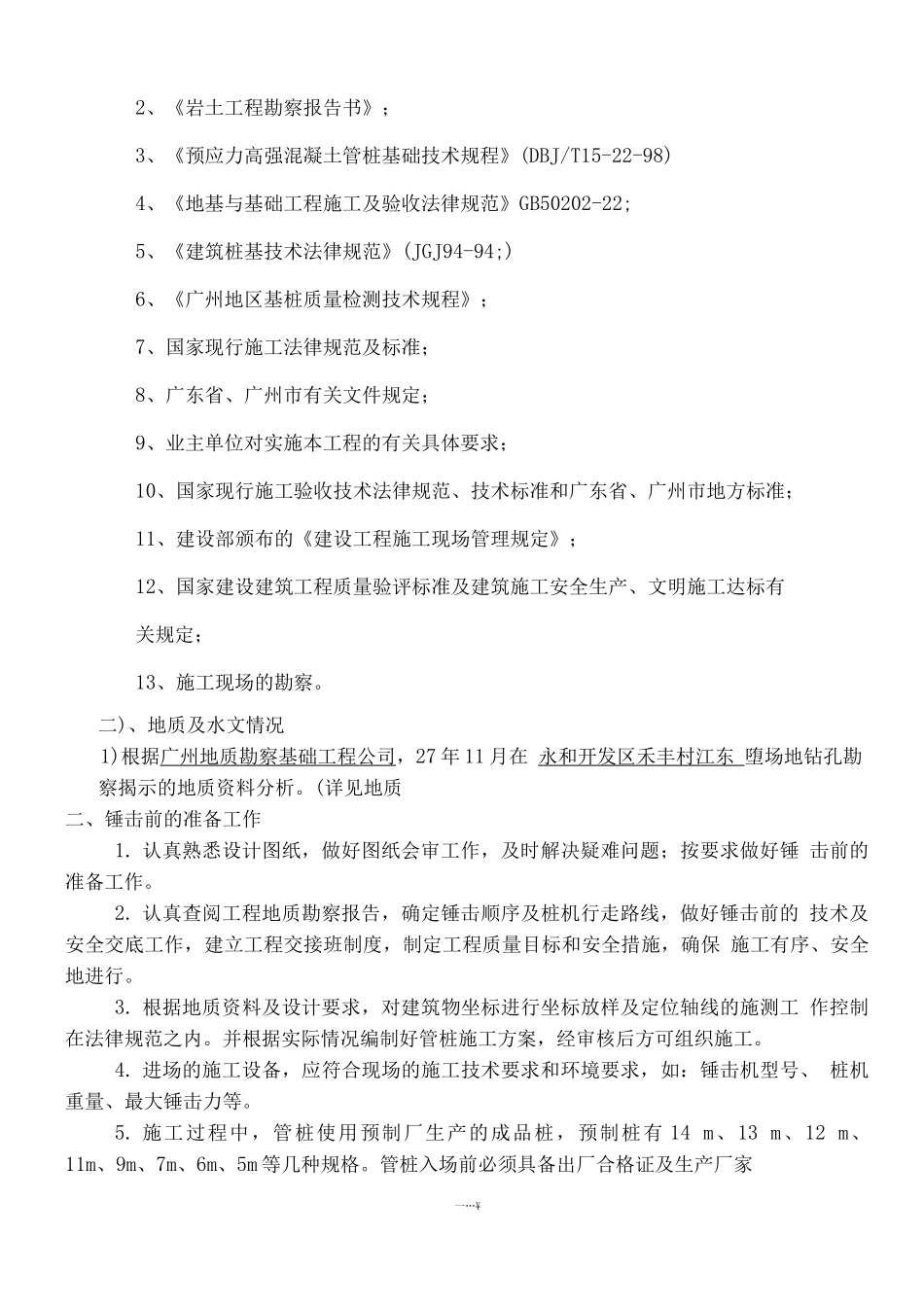

GD22025 单位工程施工组织设计、施工方案（无表式）工程名称：广州市大族高精技研生产基地桩基础工程地点：永和开发区禾丰村江东街施工单位：广东新宏成建筑工程有限公司编制单位：广东新宏成建筑工程有限公司编制人：一林金荣编制日期：2 8 年 01 月 12 日审批负责人：审批日期：年 月 日目 录一、工程概况二、锤击前的准备工作三、施工组织管理四、施工进度五、施工工艺流程六、确定桩机行走路线七、预应力管桩的进场检验八、管桩的吊装、运输和堆放九、预应力管桩施工方法十、质量保证措施十一、施工现场安全管理十二、桩基验收锤击预应力管桩施工方案一、工程概况本工程位于永和开发区禾丰村江东街。建设单位：广州市大族高精电机 有限公司，由 广东新宏成建筑工程有限公司 负责桩基础施工。基础采纳锤击高强混凝土预应力管桩基础，桩为摩擦端承桩，设 计桩径为 PHC5-125AB、桩数为 334 根，设计要求单桩承载力特征值为22 KN; 桩端持力层为 全风化或强风化）岩层，设计有效桩长根据地质资约为 18 〜 28 米， 桩尖采纳封底十字型桩尖施工。一）、本施工组织设计的编制依据有：1、锤击 桩基础工程设计图施工图）;2、《岩土工程勘察报告书》；3、《预应力高强混凝土管桩基础技术规程》(DBJ/T15-22-98)4、《地基与基础工程施工及验收法律规范》GB50202-22;5、《建筑桩基技术法律规范》(JGJ94-94;)6、《广州地区基桩质量检测技术规程》；7、国家现行施工法律规范及标准；8、广东省、广州市有关文件规定；9、业主单位对实施本工程的有关具体要求；10、国家现行施工验收技术法律规范、技术标准和广东省、广州市地方标准；11、建设部颁布的《建设工程施工现场管理规定》；12、国家建设建筑工程质量验评标准及建筑施工安全生产、文明施工达标有关规定；13、施工现场的勘察。二)、地质及水文情况1)根据广州地质勘察基础工程公司，27 年 11 月在 永和开发区禾丰村江东 堕场地钻孔勘察揭示的地质资料分析。(详见地质二、锤击前的准备工作1. 认真熟悉设计图纸，做好图纸会审工作，及时解决疑难问题；按要求做好锤 击前的准备工作。2. 认真查阅工程地质勘察报告，确定锤击顺序及桩机行走路线，做好锤击前的 技术及安全交底工作，建立工程交接班制度，制定工程质量目标和安全措施，确保 施工有序、安全地进行。3. 根据地质资料及设计要求，对建筑物坐标进行坐标放样及定位轴线的施测工 作控制在法律规范之内。并根据实...
