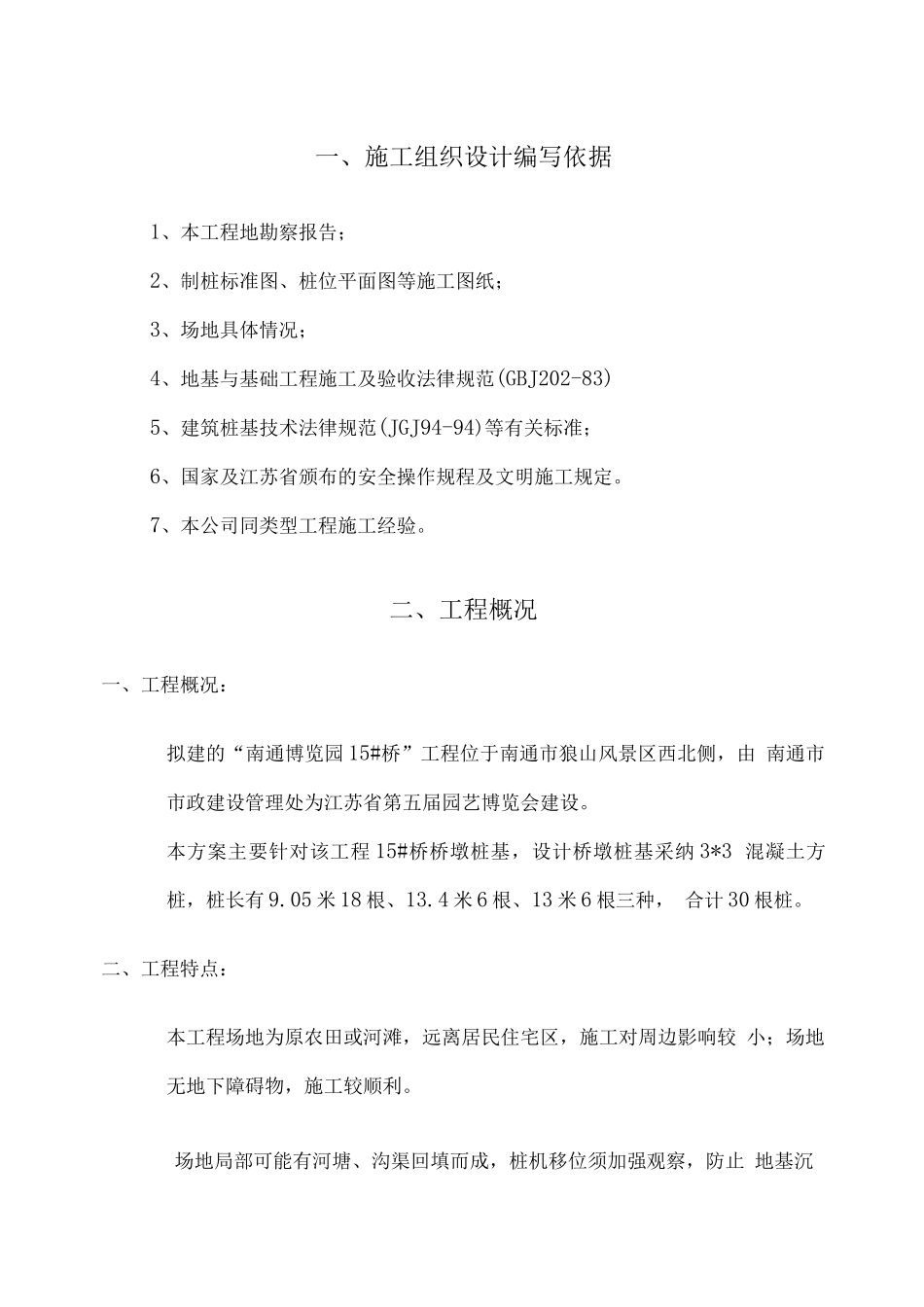

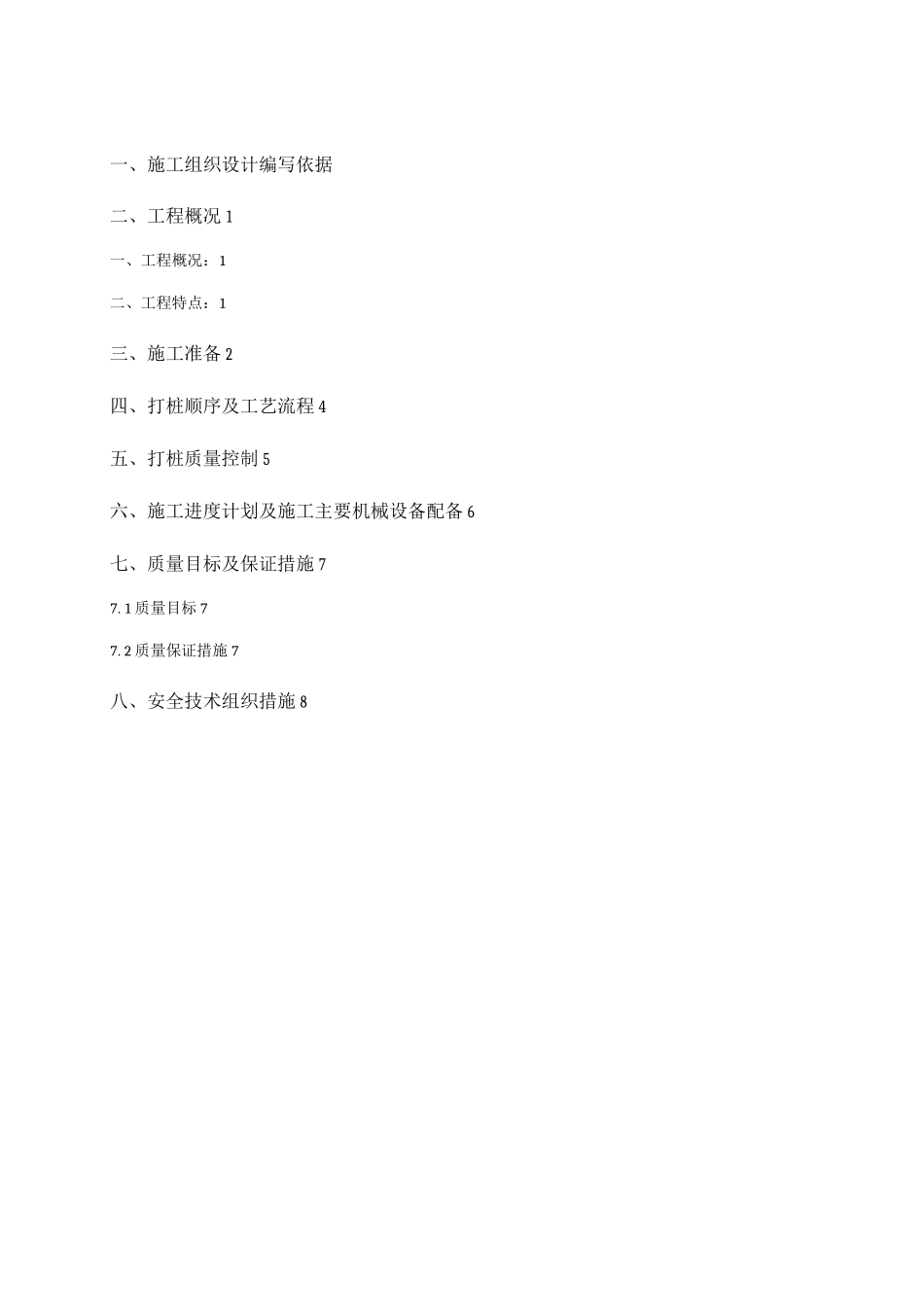

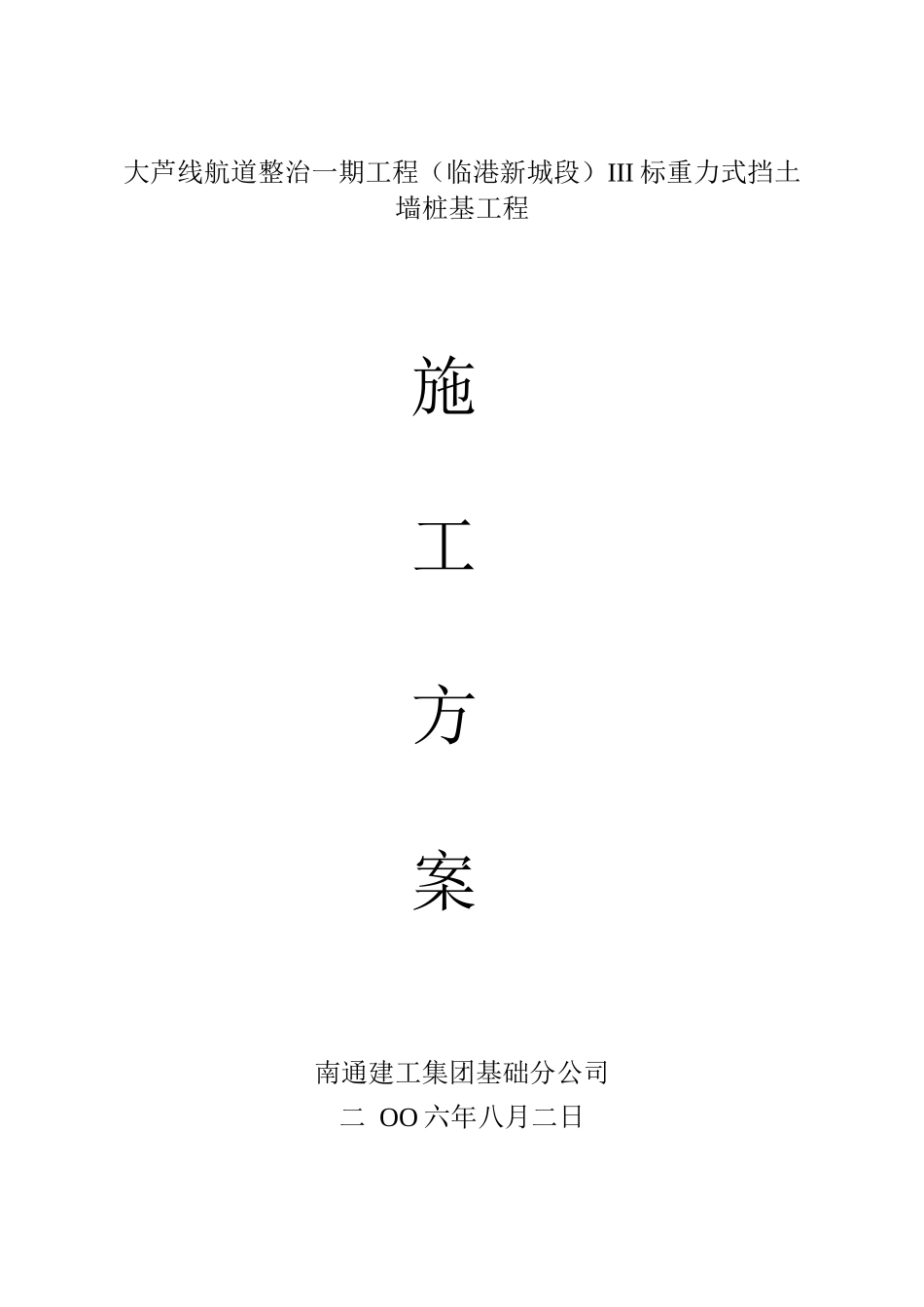

大芦线航道整治一期工程（临港新城段）III 标重力式挡土墙桩基工程施工方案南通建工集团基础分公司二 OO 六年八月二日一、施工组织设计编写依据二、工程概况 1一、工程概况：1二、工程特点：1三、施工准备 2四、打桩顺序及工艺流程 4五、打桩质量控制 5六、施工进度计划及施工主要机械设备配备 6七、质量目标及保证措施 77. 1 质量目标 77. 2 质量保证措施 7八、安全技术组织措施 8一、施工组织设计编写依据1、本工程地勘察报告；2、制桩标准图、桩位平面图等施工图纸；3、场地具体情况；4、地基与基础工程施工及验收法律规范(GBJ202-83)5、建筑桩基技术法律规范(JGJ94-94)等有关标准；6、国家及江苏省颁布的安全操作规程及文明施工规定。7、本公司同类型工程施工经验。二、工程概况一、工程概况：拟建的“南通博览园 15#桥”工程位于南通市狼山风景区西北侧，由 南通市市政建设管理处为江苏省第五届园艺博览会建设。本方案主要针对该工程 15#桥桥墩桩基，设计桥墩桩基采纳 3*3 混凝土方桩，桩长有 9.05 米 18 根、13.4 米 6 根、13 米 6 根三种， 合计 30 根桩。二、工程特点：本工程场地为原农田或河滩，远离居民住宅区，施工对周边影响较 小；场地无地下障碍物，施工较顺利。场地局部可能有河塘、沟渠回填而成，桩机移位须加强观察，防止 地基沉陷引起桩机倾覆。三、施工准备施工前甲方应作好“三通一平”，确保设备安全进场。施工用电量要满足 60KW，作业区域配足照明设施，以便夜间施工。施工前应清除地下，空间障碍物，施工场地周围应排水畅通。边桩与周围建筑物（包括临时设施）的距离应大于 4 米，打桩区域 内的场地边桩轴线外扩 5 米范围内用压机压实。主要机械设备调试正常，安全进场。见表 1表 1机械名称调试检查主要内容备注打桩机电路系统、关键结构电焊机防护罩、电源、接地、接零装置测量仪器及其校核。见表 2仪器名称校核内容备注水准仪光学系统、调平装置等经纬仪光学系统、调平装置等钢尺热变形特性、刻度、精度等桩的验收、起吊、搬运、堆放。-J-预制桩进行场外委托制作，打桩前应由甲方、监理方、总包方、施 工单位共同验收。验收依据：桩的结构图，法律规范中有关预制桩外观 检查条款，见表 3,同时应提供以下资料：桩的结构图，材料检验 试验报告，隐蔽工程验收记录，砼强度试验报告、养护方法等。预制桩制作的允许偏差 表 3序号项目名称允许偏差（mm ）1横截面边长±52...
