长螺旋钻杆CFG桩施工方案VIP专享

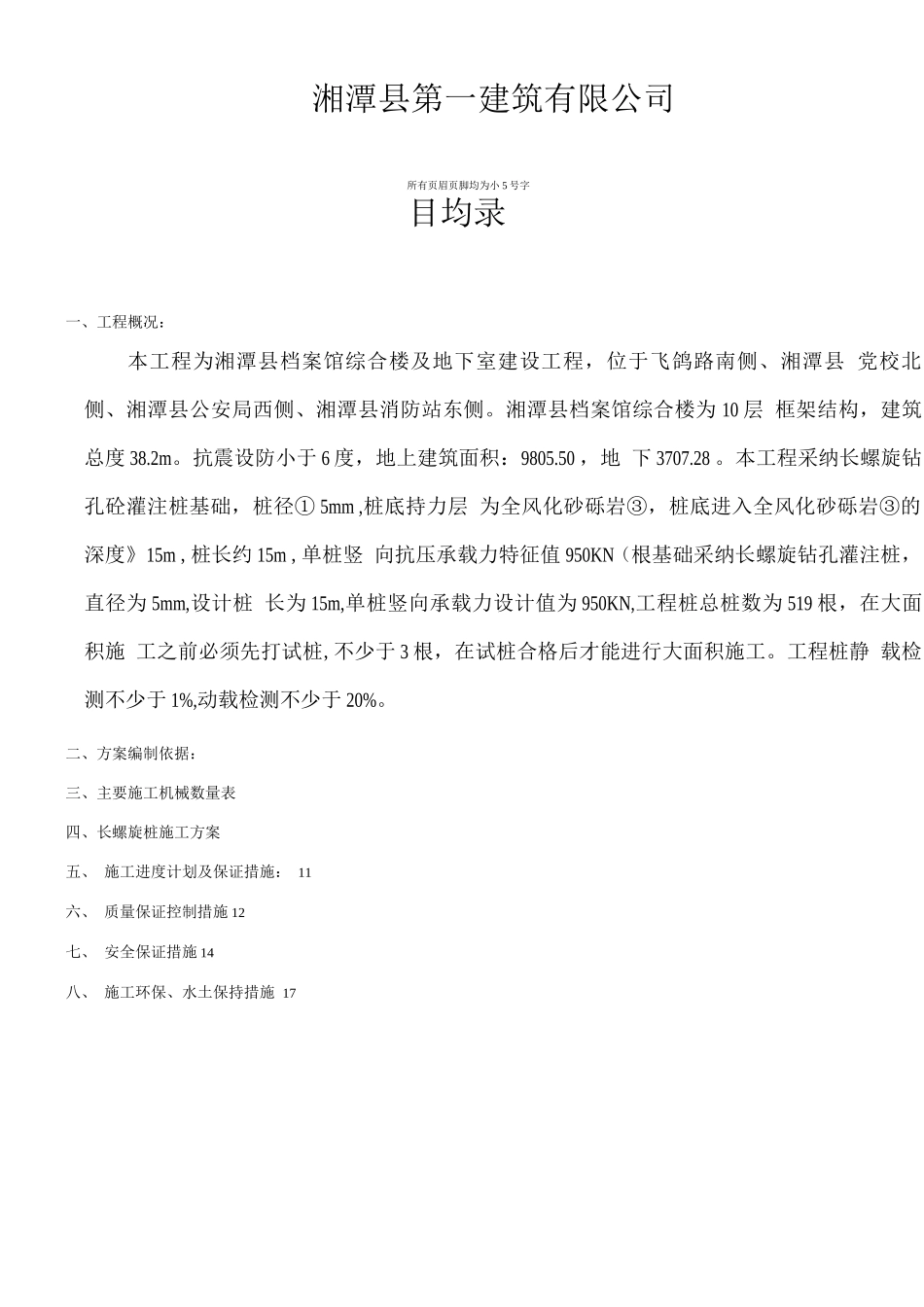

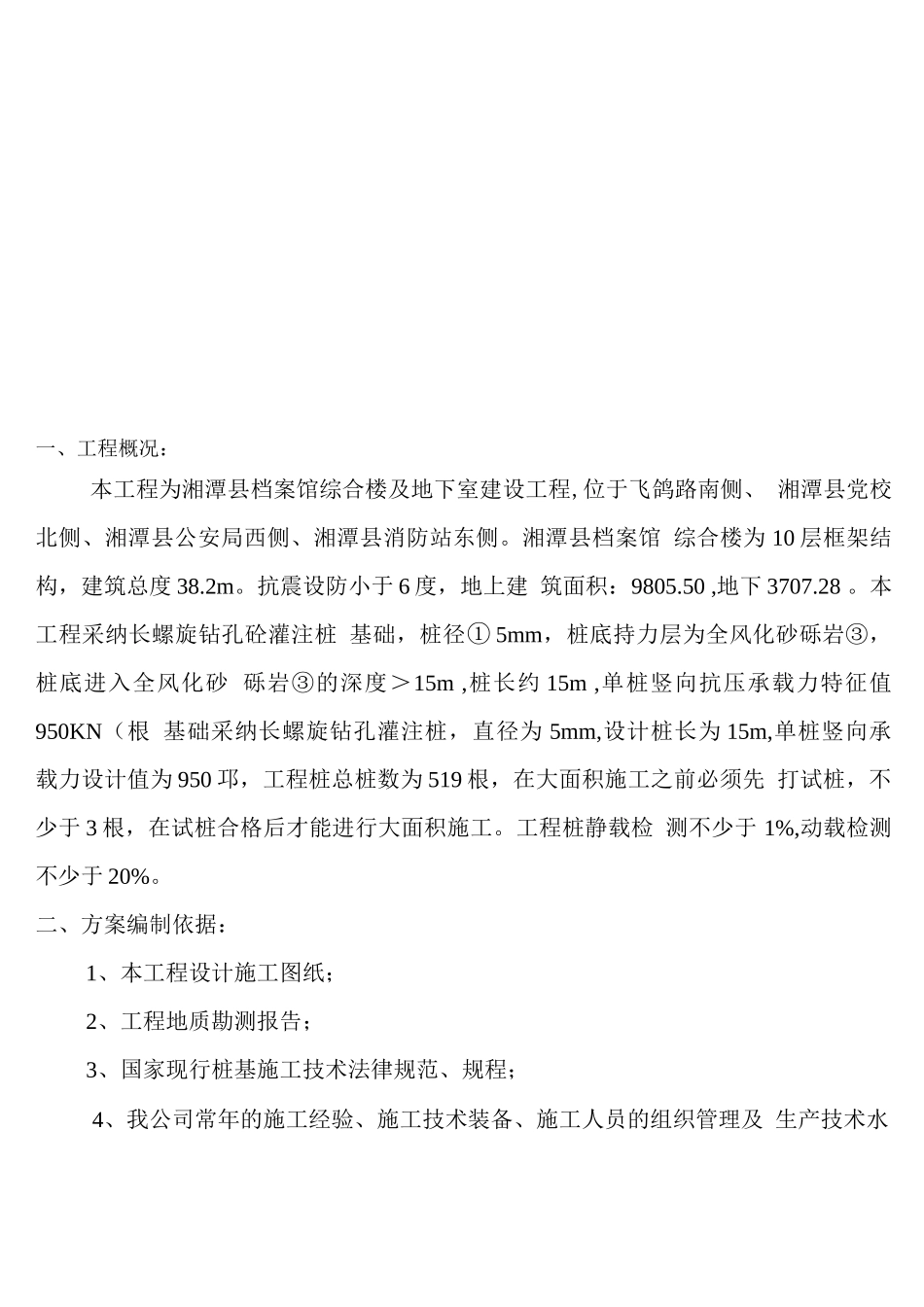

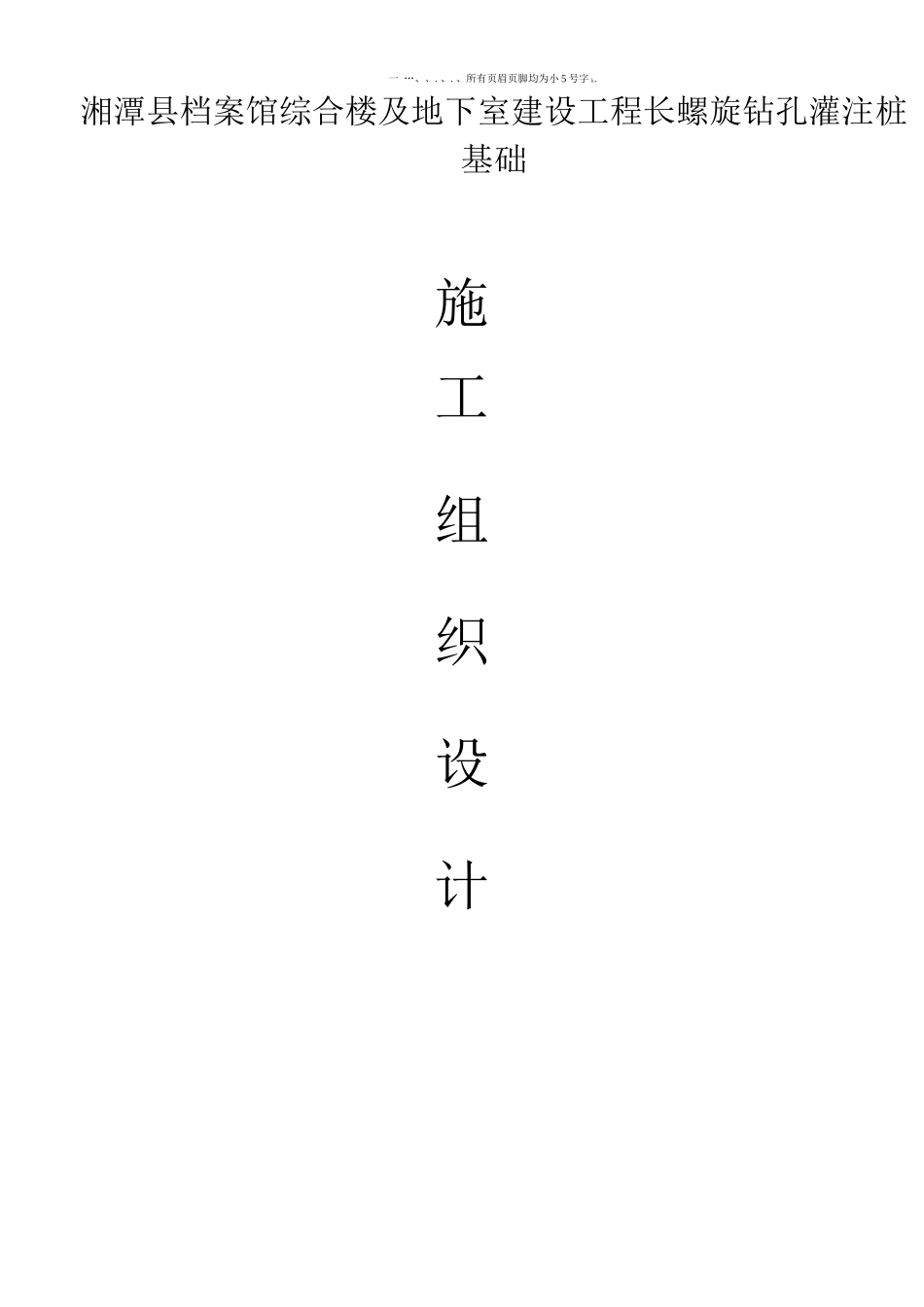

一 …、、.、.、所有页眉页脚均为小 5 号字 k.湘潭县档案馆综合楼及地下室建设工程长螺旋钻孔灌注桩基础施工组织设计湘潭县第一建筑有限公司所有页眉页脚均为小 5 号字目均录一、工程概况：本工程为湘潭县档案馆综合楼及地下室建设工程，位于飞鸽路南侧、湘潭县 党校北侧、湘潭县公安局西侧、湘潭县消防站东侧。湘潭县档案馆综合楼为 10 层 框架结构，建筑总度 38.2m。抗震设防小于 6 度，地上建筑面积：9805.50 ，地 下 3707.28 。本工程采纳长螺旋钻孔砼灌注桩基础，桩径① 5mm ,桩底持力层 为全风化砂砾岩③，桩底进入全风化砂砾岩③的深度》15m ,桩长约 15m ,单桩竖 向抗压承载力特征值 950KN（根基础采纳长螺旋钻孔灌注桩，直径为 5mm,设计桩 长为 15m,单桩竖向承载力设计值为 950KN,工程桩总桩数为 519 根，在大面积施 工之前必须先打试桩,不少于 3 根，在试桩合格后才能进行大面积施工。工程桩静 载检测不少于 1%,动载检测不少于 20%。 二、方案编制依据：三、主要施工机械数量表四、长螺旋桩施工方案五、 施工进度计划及保证措施： 11六、 质量保证控制措施 12七、 安全保证措施 14八、 施工环保、水土保持措施 17一、工程概况：本工程为湘潭县档案馆综合楼及地下室建设工程,位于飞鸽路南侧、 湘潭县党校北侧、湘潭县公安局西侧、湘潭县消防站东侧。湘潭县档案馆 综合楼为 10 层框架结构，建筑总度 38.2m。抗震设防小于 6 度，地上建 筑面积：9805.50 ,地下 3707.28 。本工程采纳长螺旋钻孔砼灌注桩 基础，桩径① 5mm，桩底持力层为全风化砂砾岩③，桩底进入全风化砂 砾岩③的深度＞15m ,桩长约 15m ,单桩竖向抗压承载力特征值950KN（根 基础采纳长螺旋钻孔灌注桩，直径为 5mm,设计桩长为 15m,单桩竖向承 载力设计值为 950 邛，工程桩总桩数为 519 根，在大面积施工之前必须先 打试桩，不少于 3 根，在试桩合格后才能进行大面积施工。工程桩静载检 测不少于 1%,动载检测不少于 20%。二、方案编制依据：1、本工程设计施工图纸；2、工程地质勘测报告；3、国家现行桩基施工技术法律规范、规程；4、我公司常年的施工经验、施工技术装备、施工人员的组织管理及 生产技术水平。三、主要施工机械数量表四、长螺旋桩施工方案1、桩位放线① 测量仪器和工具 仪器：全站仪一台、水准仪一台、钢尺一把。 工具：大锤、木桩、铅笔、记录本、钢钎。① 主要测量方法(1...
