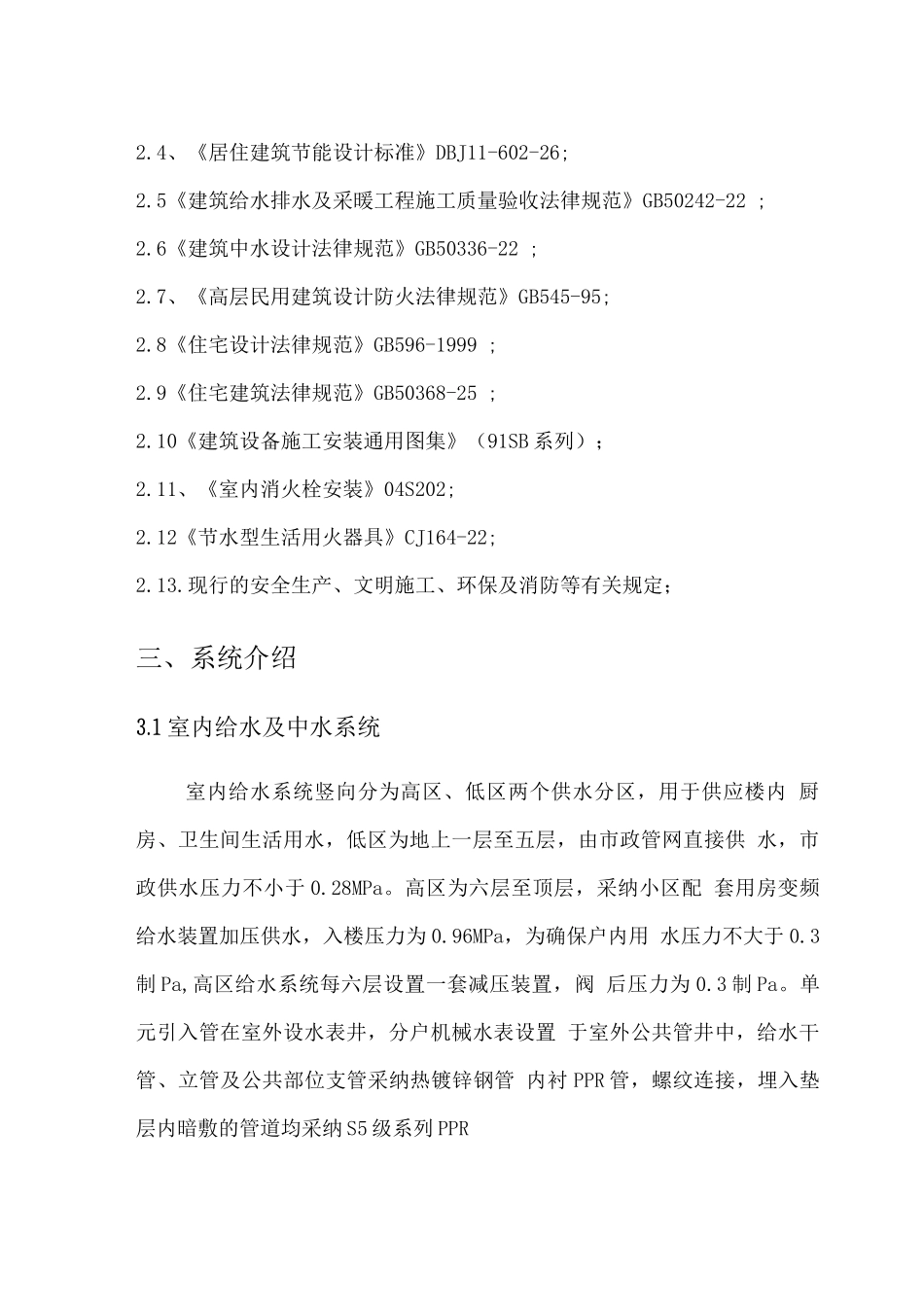

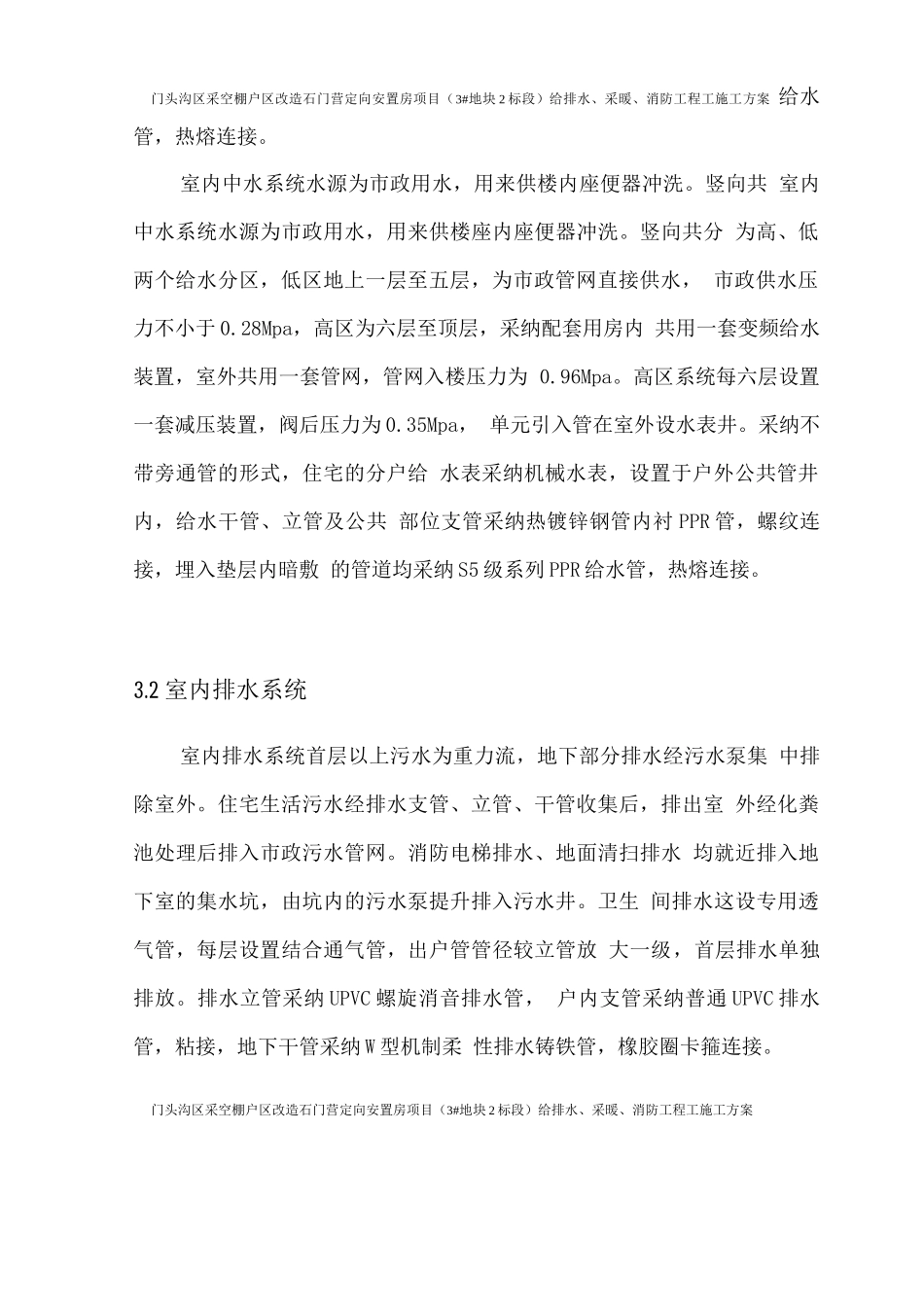

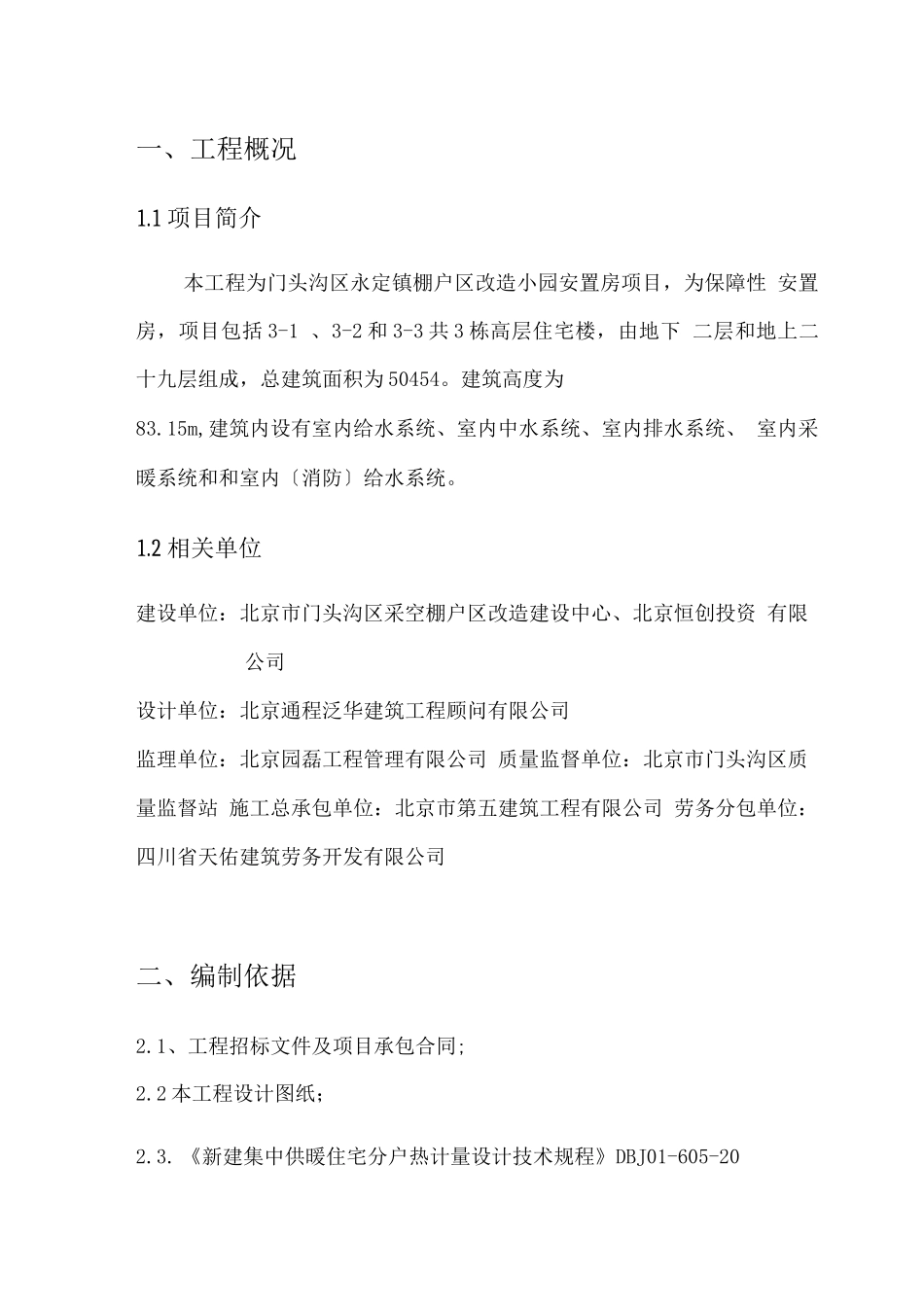

一、工程概况1.1 项目简介本工程为门头沟区永定镇棚户区改造小园安置房项目，为保障性 安置房，项目包括 3-1 、3-2 和 3-3 共 3 栋高层住宅楼，由地下 二层和地上二十九层组成，总建筑面积为 50454。建筑高度为83.15m,建筑内设有室内给水系统、室内中水系统、室内排水系统、 室内采暖系统和和室内〔消防〕给水系统。1.2 相关单位建设单位：北京市门头沟区采空棚户区改造建设中心、北京恒创投资 有限公司设计单位：北京通程泛华建筑工程顾问有限公司监理单位：北京园磊工程管理有限公司 质量监督单位：北京市门头沟区质量监督站 施工总承包单位：北京市第五建筑工程有限公司 劳务分包单位：四川省天佑建筑劳务开发有限公司二、编制依据2.1、工程招标文件及项目承包合同;2.2 本工程设计图纸；2.3. 《新建集中供暖住宅分户热计量设计技术规程》DBJ01-605-202.4、《居住建筑节能设计标准》DBJ11-602-26;2.5《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-22 ;2.6《建筑中水设计法律规范》GB50336-22 ;2.7、《高层民用建筑设计防火法律规范》GB545-95;2.8《住宅设计法律规范》GB596-1999 ;2.9《住宅建筑法律规范》GB50368-25 ;2.10《建筑设备施工安装通用图集》（91SB 系列）；2.11、《室内消火栓安装》04S202;2.12《节水型生活用火器具》CJ164-22;2.13.现行的安全生产、文明施工、环保及消防等有关规定；三、系统介绍3.1 室内给水及中水系统室内给水系统竖向分为高区、低区两个供水分区，用于供应楼内 厨房、卫生间生活用水，低区为地上一层至五层，由市政管网直接供 水，市政供水压力不小于 0.28MPa。高区为六层至顶层，采纳小区配 套用房变频给水装置加压供水，入楼压力为 0.96MPa，为确保户内用 水压力不大于 0.3制 Pa,高区给水系统每六层设置一套减压装置，阀 后压力为 0.3 制 Pa。单元引入管在室外设水表井，分户机械水表设置 于室外公共管井中，给水干管、立管及公共部位支管采纳热镀锌钢管 内衬 PPR 管，螺纹连接，埋入垫层内暗敷的管道均采纳 S5 级系列 PPR门头沟区采空棚户区改造石门营定向安置房项目（3#地块 2 标段）给排水、采暖、消防工程工施工方案 给水管，热熔连接。室内中水系统水源为市政用水，用来供楼内座便器冲洗。竖向共 室内中水系统水源为市政用水，用来供楼座内座便器冲洗。竖向共分 为高、低两个给水分区，低区地上一层至五层，为市政管网直接供水， 市政供水压...
