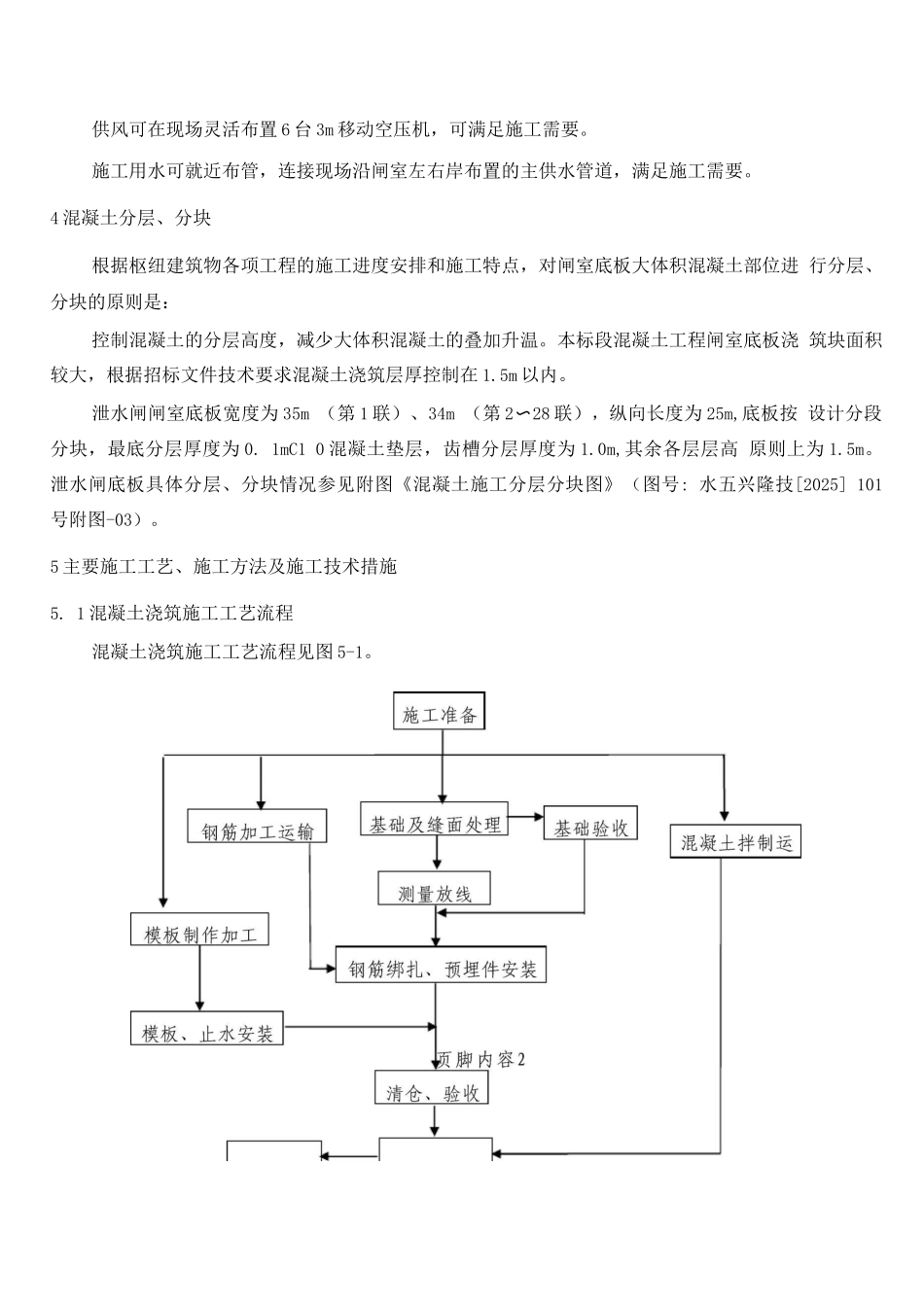

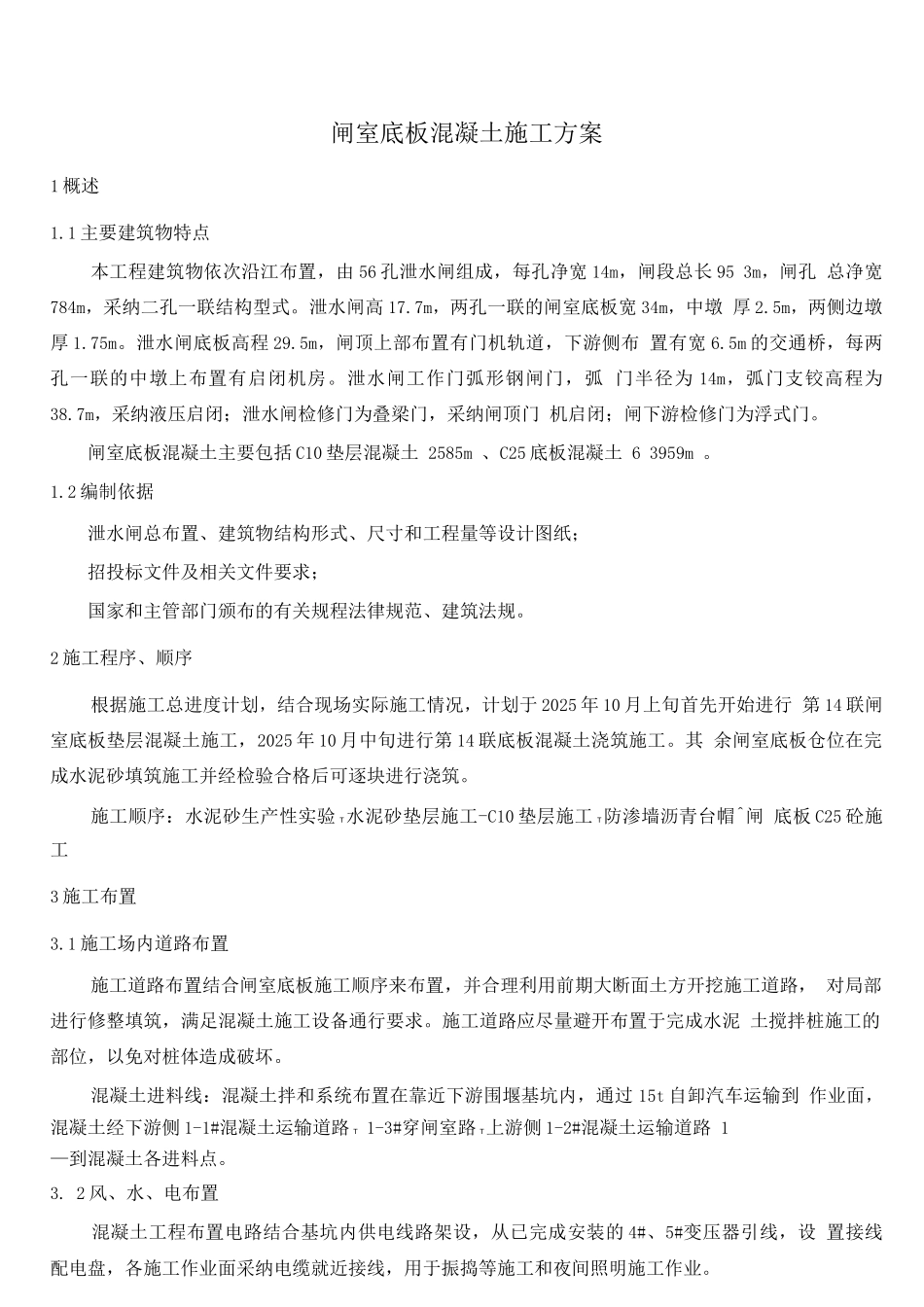

闸室底板混凝土施工方案1 概述1.1 主要建筑物特点本工程建筑物依次沿江布置，由 56 孔泄水闸组成，每孔净宽 14m，闸段总长 95 3m，闸孔 总净宽784m，采纳二孔一联结构型式。泄水闸高 17.7m，两孔一联的闸室底板宽 34m，中墩 厚 2.5m，两侧边墩厚 1.75m。泄水闸底板高程 29.5m，闸顶上部布置有门机轨道，下游侧布 置有宽 6.5m 的交通桥，每两孔一联的中墩上布置有启闭机房。泄水闸工作门弧形钢闸门，弧 门半径为 14m，弧门支铰高程为38.7m，采纳液压启闭；泄水闸检修门为叠梁门，采纳闸顶门 机启闭；闸下游检修门为浮式门。闸室底板混凝土主要包括 C10 垫层混凝土 2585m 、C25 底板混凝土 6 3959m 。1.2 编制依据泄水闸总布置、建筑物结构形式、尺寸和工程量等设计图纸；招投标文件及相关文件要求；国家和主管部门颁布的有关规程法律规范、建筑法规。2 施工程序、顺序根据施工总进度计划，结合现场实际施工情况，计划于 2025 年 10 月上旬首先开始进行 第 14 联闸室底板垫层混凝土施工，2025 年 10 月中旬进行第 14 联底板混凝土浇筑施工。其 余闸室底板仓位在完成水泥砂填筑施工并经检验合格后可逐块进行浇筑。施工顺序：水泥砂生产性实验 T水泥砂垫层施工-C10 垫层施工 T防渗墙沥青台帽^闸 底板 C25 砼施工3 施工布置3.1 施工场内道路布置施工道路布置结合闸室底板施工顺序来布置，并合理利用前期大断面土方开挖施工道路， 对局部进行修整填筑，满足混凝土施工设备通行要求。施工道路应尽量避开布置于完成水泥 土搅拌桩施工的部位，以免对桩体造成破坏。混凝土进料线：混凝土拌和系统布置在靠近下游围堰基坑内，通过 15t 自卸汽车运输到 作业面，混凝土经下游侧 1-1#混凝土运输道路 T 1-3#穿闸室路 T上游侧 1-2#混凝土运输道路 1—到混凝土各进料点。3. 2 风、水、电布置混凝土工程布置电路结合基坑内供电线路架设，从已完成安装的 4#、5#变压器引线，设 置接线配电盘，各施工作业面采纳电缆就近接线，用于振捣等施工和夜间照明施工作业。供风可在现场灵活布置 6 台 3m 移动空压机，可满足施工需要。施工用水可就近布管，连接现场沿闸室左右岸布置的主供水管道，满足施工需要。4 混凝土分层、分块根据枢纽建筑物各项工程的施工进度安排和施工特点，对闸室底板大体积混凝土部位进 行分层、分块的原则是：控制混凝土的分层高度，减少大体积混凝土的叠加升温。本标段混凝土...
