闸门及启闭机安装施工方案

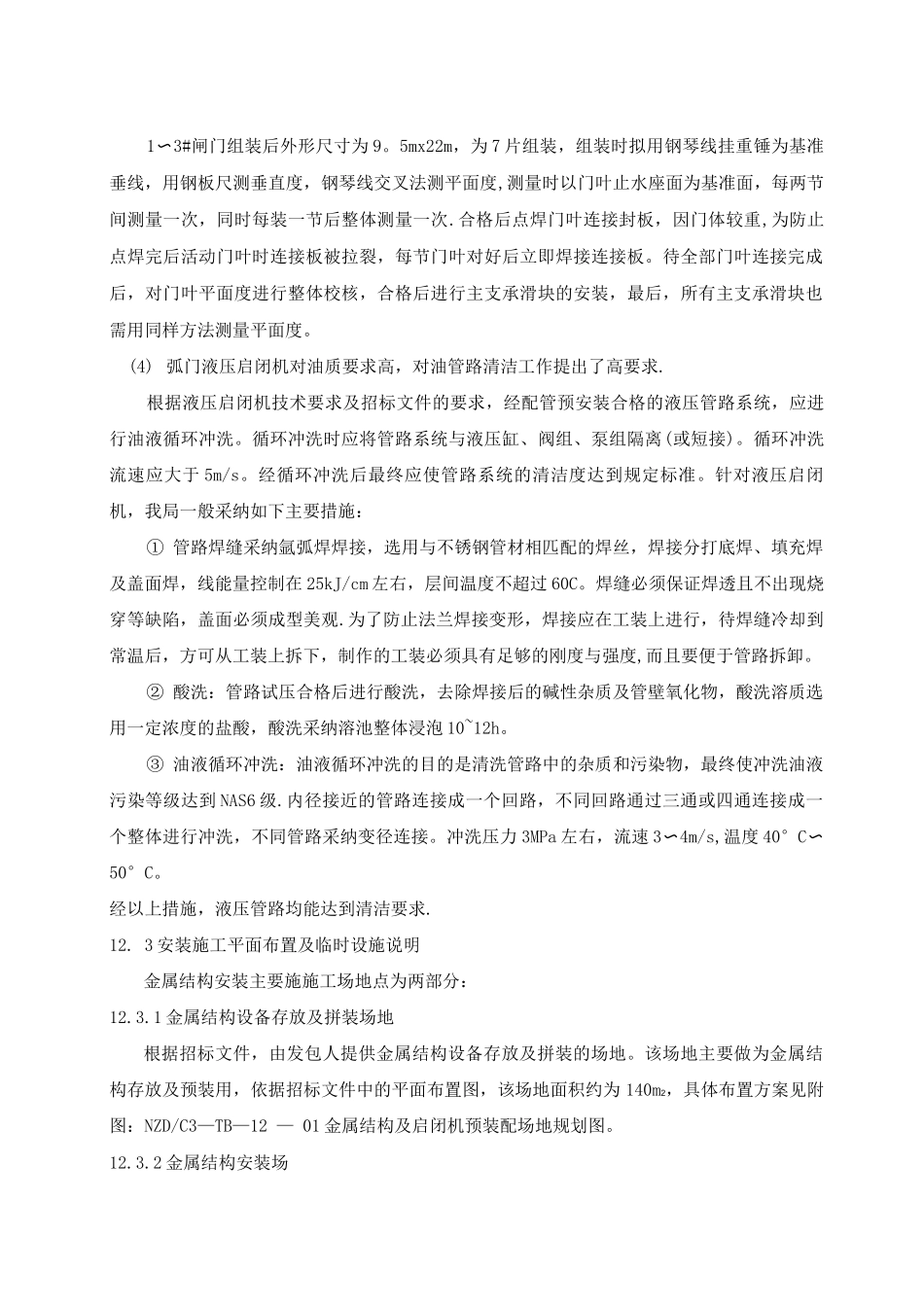

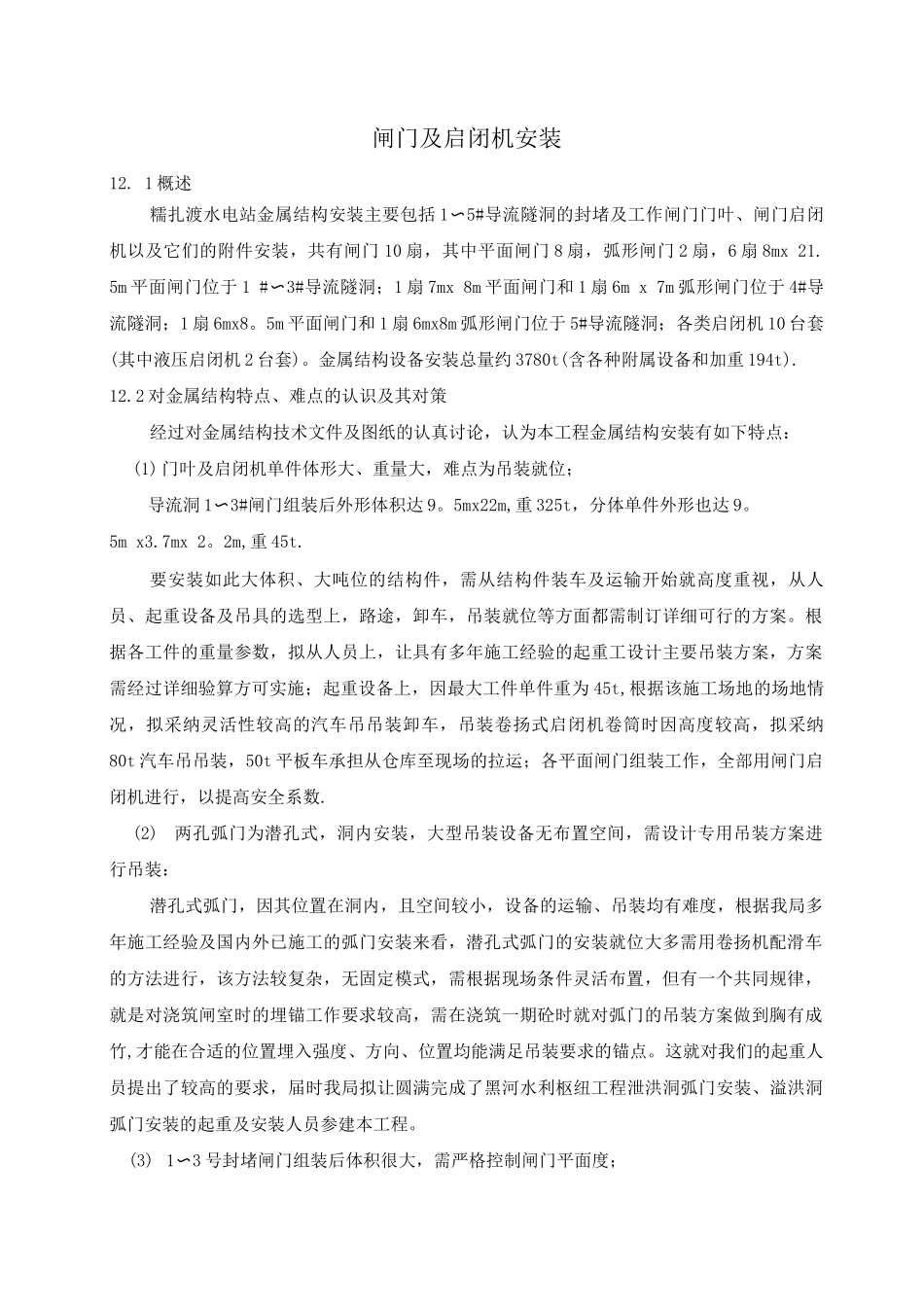

闸门及启闭机安装12. 1 概述糯扎渡水电站金属结构安装主要包括 1〜5#导流隧洞的封堵及工作闸门门叶、闸门启闭机以及它们的附件安装，共有闸门 10 扇，其中平面闸门 8 扇，弧形闸门 2 扇，6 扇 8mx 21. 5m 平面闸门位于 1 #〜3#导流隧洞；1 扇 7mx 8m 平面闸门和 1 扇 6m x 7m 弧形闸门位于 4#导流隧洞；1 扇 6mx8。5m 平面闸门和 1 扇 6mx8m 弧形闸门位于 5#导流隧洞；各类启闭机 10 台套(其中液压启闭机 2 台套)。金属结构设备安装总量约 3780t(含各种附属设备和加重 194t).12.2 对金属结构特点、难点的认识及其对策经过对金属结构技术文件及图纸的认真讨论，认为本工程金属结构安装有如下特点：(1) 门叶及启闭机单件体形大、重量大，难点为吊装就位；导流洞 1〜3#闸门组装后外形体积达 9。5mx22m,重 325t，分体单件外形也达 9。5m x3.7mx 2。2m,重 45t.要安装如此大体积、大吨位的结构件，需从结构件装车及运输开始就高度重视，从人员、起重设备及吊具的选型上，路途，卸车，吊装就位等方面都需制订详细可行的方案。根据各工件的重量参数，拟从人员上，让具有多年施工经验的起重工设计主要吊装方案，方案需经过详细验算方可实施；起重设备上，因最大工件单件重为 45t,根据该施工场地的场地情况，拟采纳灵活性较高的汽车吊吊装卸车，吊装卷扬式启闭机卷筒时因高度较高，拟采纳80t 汽车吊吊装，50t 平板车承担从仓库至现场的拉运；各平面闸门组装工作，全部用闸门启闭机进行，以提高安全系数.(2)两孔弧门为潜孔式，洞内安装，大型吊装设备无布置空间，需设计专用吊装方案进行吊装：潜孔式弧门，因其位置在洞内，且空间较小，设备的运输、吊装均有难度，根据我局多年施工经验及国内外已施工的弧门安装来看，潜孔式弧门的安装就位大多需用卷扬机配滑车的方法进行，该方法较复杂，无固定模式，需根据现场条件灵活布置，但有一个共同规律，就是对浇筑闸室时的埋锚工作要求较高，需在浇筑一期砼时就对弧门的吊装方案做到胸有成竹,才能在合适的位置埋入强度、方向、位置均能满足吊装要求的锚点。这就对我们的起重人员提出了较高的要求，届时我局拟让圆满完成了黑河水利枢纽工程泄洪洞弧门安装、溢洪洞弧门安装的起重及安装人员参建本工程。(3) 1〜3 号封堵闸门组装后体积很大，需严格控制闸门平面度；1〜3#闸门组装后外形尺寸为 9。5mx22m，为 7 片组装，组装时拟用钢琴线挂重锤为基准垂线，...
