闸阀检修规程样本

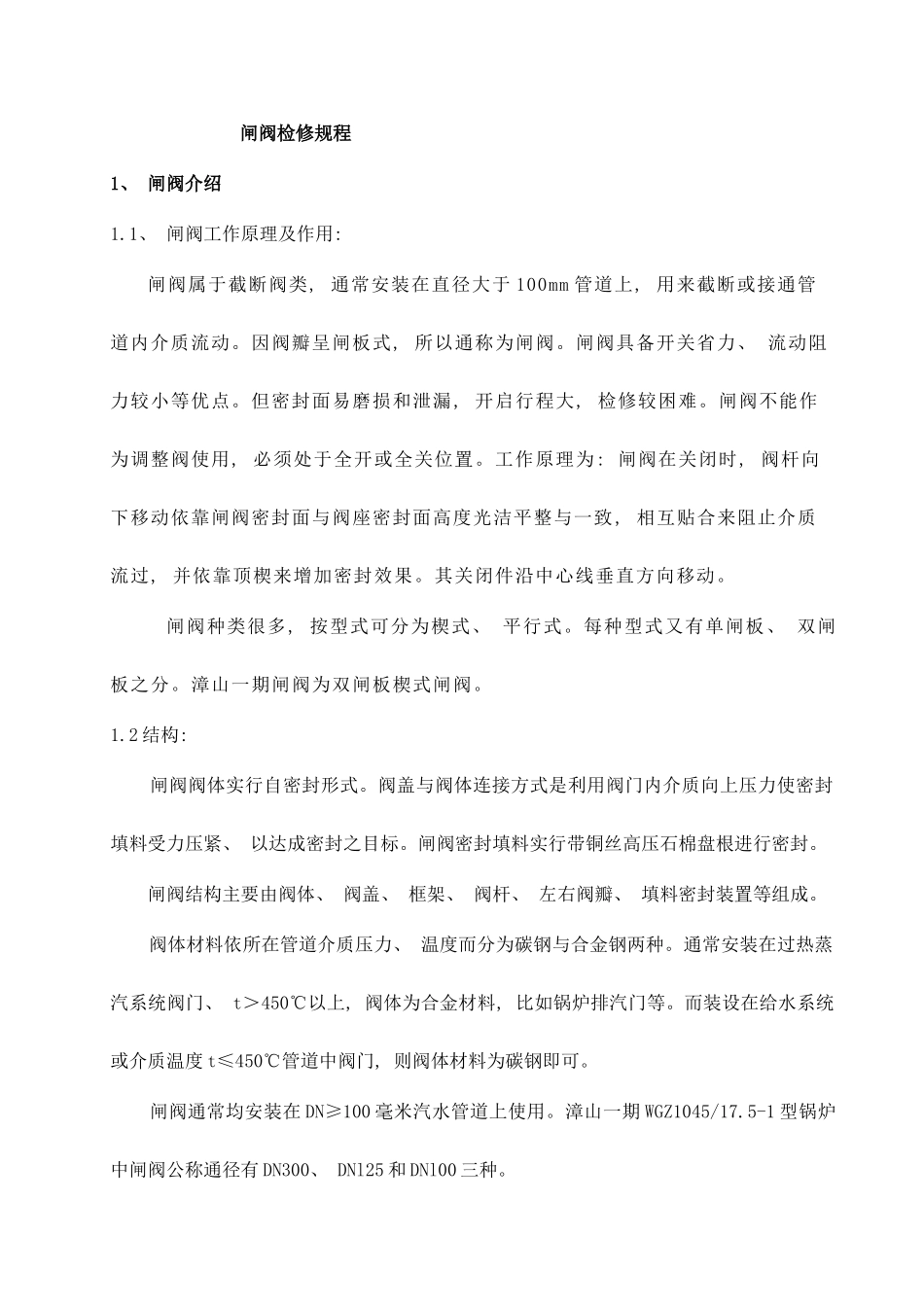

闸阀检修规程1、 闸阀介绍1.1、 闸阀工作原理及作用: 闸阀属于截断阀类, 通常安装在直径大于 100mm 管道上, 用来截断或接通管道内介质流动。因阀瓣呈闸板式, 所以通称为闸阀。闸阀具备开关省力、 流动阻力较小等优点。但密封面易磨损和泄漏, 开启行程大, 检修较困难。闸阀不能作为调整阀使用, 必须处于全开或全关位置。工作原理为: 闸阀在关闭时, 阀杆向下移动依靠闸阀密封面与阀座密封面高度光洁平整与一致, 相互贴合来阻止介质流过, 并依靠顶楔来增加密封效果。其关闭件沿中心线垂直方向移动。闸阀种类很多, 按型式可分为楔式、 平行式。每种型式又有单闸板、 双闸板之分。漳山一期闸阀为双闸板楔式闸阀。1.2 结构: 闸阀阀体实行自密封形式。阀盖与阀体连接方式是利用阀门内介质向上压力使密封填料受力压紧、 以达成密封之目标。闸阀密封填料实行带铜丝高压石棉盘根进行密封。 闸阀结构主要由阀体、 阀盖、 框架、 阀杆、 左右阀瓣、 填料密封装置等组成。 阀体材料依所在管道介质压力、 温度而分为碳钢与合金钢两种。通常安装在过热蒸汽系统阀门、 t＞450℃以上, 阀体为合金材料, 比如锅炉排汽门等。而装设在给水系统或介质温度 t≤450℃管道中阀门, 则阀体材料为碳钢即可。 闸阀通常均安装在 DN≥100 毫米汽水管道上使用。漳山一期 WGZ1045/17.5-1 型锅炉中闸阀公称通径有 DN300、 DNl25 和 DNl00 三种。2、 闸阀检修工艺2.1 阀门解体: 2.1.1 将阀盖上部框架之固定螺栓拆除, 提升阀盖上四条螺栓之螺母应旋下, 按逆时针方向转动阀杆螺母, 使阀门框架脱离阀体, 然后用起吊工具将框架吊下, 放至适宜部位。阀杆螺母部位待解体检验。2.1.2 取出阀体密封四合环处挡圈, 用专用工具将阀盖压下, 使阀盖与四合环处产生间隙。然后将四合环分段取出。最终用起吊工具将阀盖连同阀杆, 阀瓣一起吊出阀体。放在检修场地, 注意预防损伤阀瓣接合面。2.1.3 清理阀体内部, 检验阀座接合面情况, 确定检修方法。将解体阀门用专用盖板或遮盖物盖好, 贴好封条。2.1.4 将阀盖上填料箱铰链螺栓松开。填料压盖松活, 将阀杆旋下。2.1.5 去阀瓣框架之上下夹板解体, 左、 右阀瓣取出, 并保管好其内部万向顶及垫片。测量垫片总厚度并作好统计。2.2 阀门各部件修理: 2.2.1 闸阀阀座接合面应用专用研磨工具(研磨枪等)进行研磨。研磨可使用研磨砂或砂布均可。其方法也是由粗至细, 最终进行抛光。 2.2....
