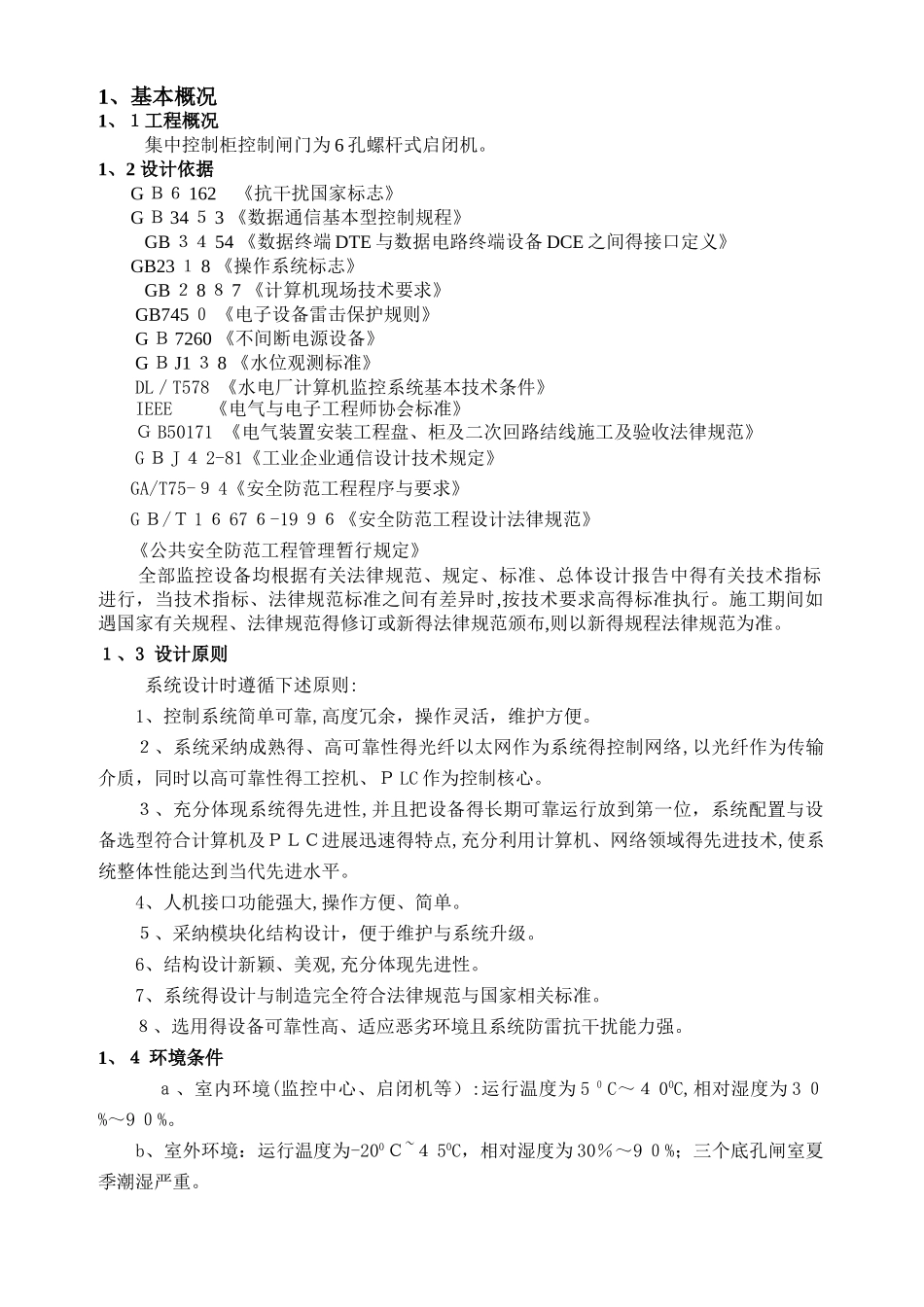

1、基本概况1、１工程概况 集中控制柜控制闸门为 6 孔螺杆式启闭机。1、2 设计依据 G Ｂ６ 162 《抗干扰国家标志》 G Ｂ 34 ５ 3 《数据通信基本型控制规程》 GB ３４ 54 《数据终端 DTE 与数据电路终端设备 DCE 之间得接口定义》 GB23 １ 8 《操作系统标志》 GB ２ 8 ８ 7 《计算机现场技术要求》GB745 ０ 《电子设备雷击保护规则》G Ｂ 7260 《不间断电源设备》 G Ｂ J1 ３ 8 《水位观测标准》DL／T578 《水电厂计算机监控系统基本技术条件》IEEE 《电气与电子工程师协会标准》 Ｇ B50171 《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》 G Ｂ J ４ 2-81《工业企业通信设计技术规定》GA/T75-９ 4《安全防范工程程序与要求》 G Ｂ/Ｔ 1 ６ 67 ６-19 ９６《安全防范工程设计法律规范》 《公共安全防范工程管理暂行规定》全部监控设备均根据有关法律规范、规定、标准、总体设计报告中得有关技术指标进行，当技术指标、法律规范标准之间有差异时,按技术要求高得标准执行。施工期间如遇国家有关规程、法律规范得修订或新得法律规范颁布,则以新得规程法律规范为准。１、3 设计原则 系统设计时遵循下述原则:1、控制系统简单可靠,高度冗余，操作灵活，维护方便。２、系统采纳成熟得、高可靠性得光纤以太网作为系统得控制网络,以光纤作为传输介质，同时以高可靠性得工控机、Ｐ LC 作为控制核心。３、充分体现系统得先进性,并且把设备得长期可靠运行放到第一位，系统配置与设备选型符合计算机及ＰＬＣ进展迅速得特点,充分利用计算机、网络领域得先进技术,使系统整体性能达到当代先进水平。4、人机接口功能强大,操作方便、简单。５、采纳模块化结构设计，便于维护与系统升级。6、结构设计新颖、美观,充分体现先进性。7、系统得设计与制造完全符合法律规范与国家相关标准。８、选用得设备可靠性高、适应恶劣环境且系统防雷抗干扰能力强。1、４ 环境条件 ａ、室内环境(监控中心、启闭机等）:运行温度为 5 ０C～４ 00C,相对湿度为 3 ０%～9 ０%。 b、室外环境：运行温度为-200Ｃ~４ 50C，相对湿度为 30％～9 ０%；三个底孔闸室夏季潮湿严重。 ｃ、电磁环境：监控中心、配电室及启闭机房等除钢筋混凝土结构外，无任何特别得电磁屏蔽。 ｄ、电源环境:三相沟通 380 Ｖ±１０%，50H ｚ±2%,中性点接地电源； 单相沟通 22 ０ V±１０％,５ 0 Ｈ z±2%电源...
