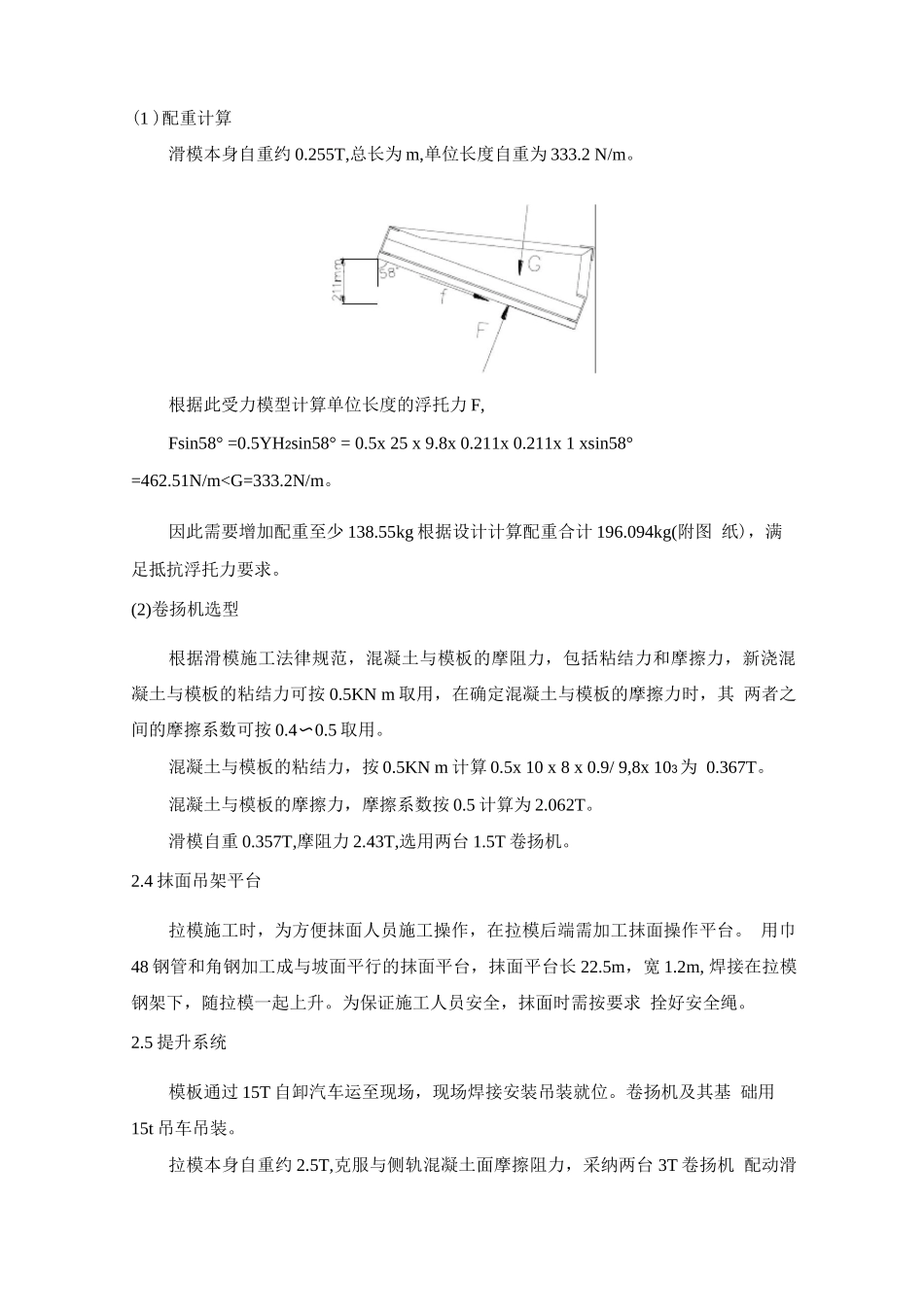

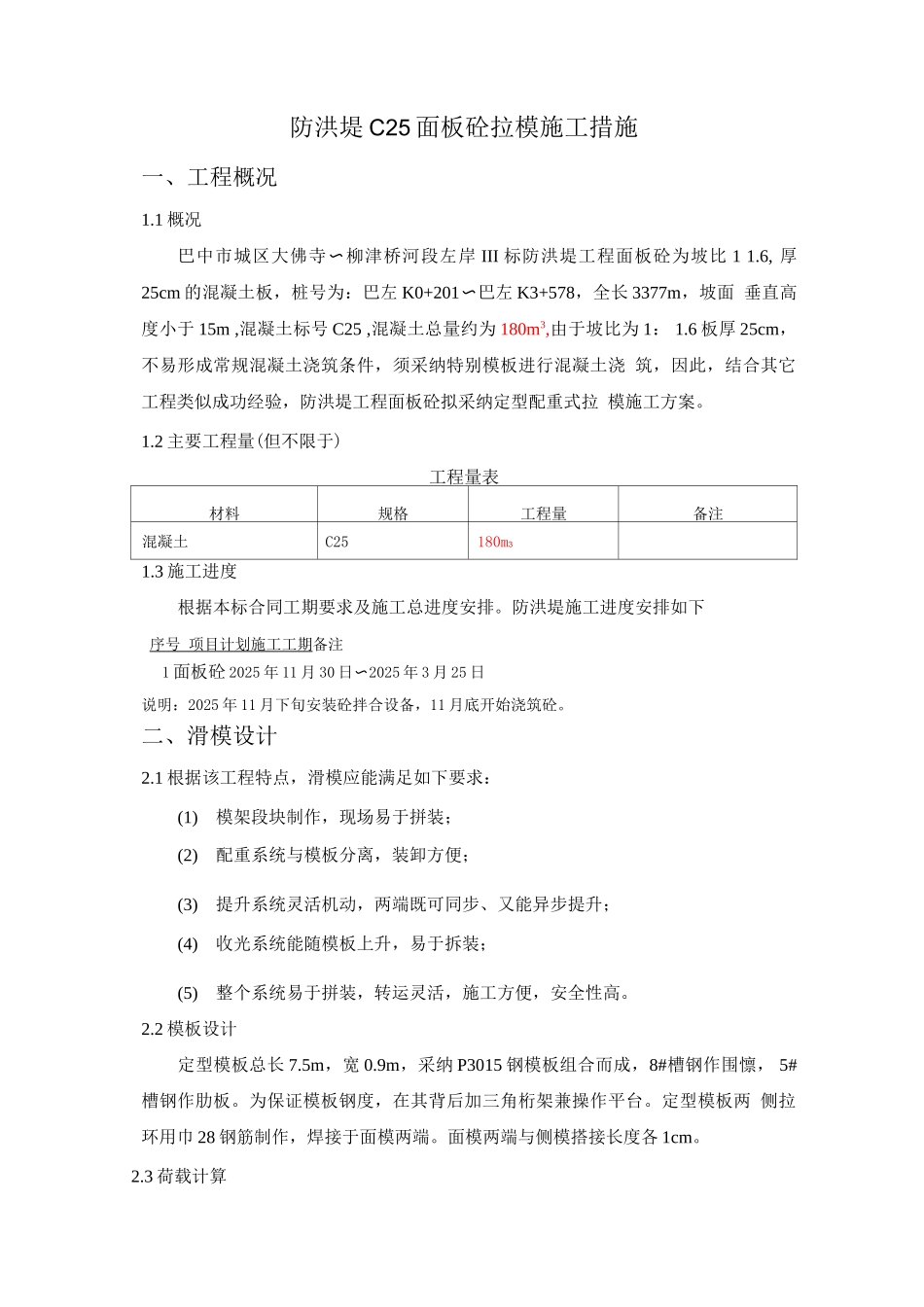

防洪堤 C25 面板砼拉模施工措施一、工程概况1.1 概况巴中市城区大佛寺柳津桥河段左岸〜III 标防洪堤工程面板砼为坡比 1 1.6, 厚25cm 的混凝土板，桩号为：巴左 K0+201巴左〜K3+578，全长 3377m，坡面 垂直高度小于 15m ,混凝土标号 C25 ,混凝土总量约为 180m3,由于坡比为 1： 1.6 板厚 25cm，不易形成常规混凝土浇筑条件，须采纳特别模板进行混凝土浇 筑，因此，结合其它工程类似成功经验，防洪堤工程面板砼拟采纳定型配重式拉 模施工方案。1.2 主要工程量(但不限于)工程量表材料规格工程量备注混凝土C25180m31.3 施工进度根据本标合同工期要求及施工总进度安排。防洪堤施工进度安排如下序号 项目计划施工工期备注1 面板砼 2025 年 11 月 30 日〜2025 年 3 月 25 日说明：2025 年 11 月下旬安装砼拌合设备，11 月底开始浇筑砼。二、滑模设计2.1 根据该工程特点，滑模应能满足如下要求：(1)模架段块制作，现场易于拼装；(2)配重系统与模板分离，装卸方便；(3)提升系统灵活机动，两端既可同步、又能异步提升；(4)收光系统能随模板上升，易于拆装；(5)整个系统易于拼装，转运灵活，施工方便，安全性高。2.2 模板设计定型模板总长 7.5m，宽 0.9m，采纳 P3015 钢模板组合而成，8#槽钢作围懔， 5#槽钢作肋板。为保证模板钢度，在其背后加三角桁架兼操作平台。定型模板两 侧拉环用巾 28 钢筋制作，焊接于面模两端。面模两端与侧模搭接长度各 1cm。2.3 荷载计算(1 )配重计算滑模本身自重约 0.255T,总长为 m,单位长度自重为 333.2 N/m。根据此受力模型计算单位长度的浮托力 F,Fsin58° =0.5YH2sin58° = 0.5x 25 x 9.8x 0.211x 0.211x 1 xsin58° =462.51N/m
