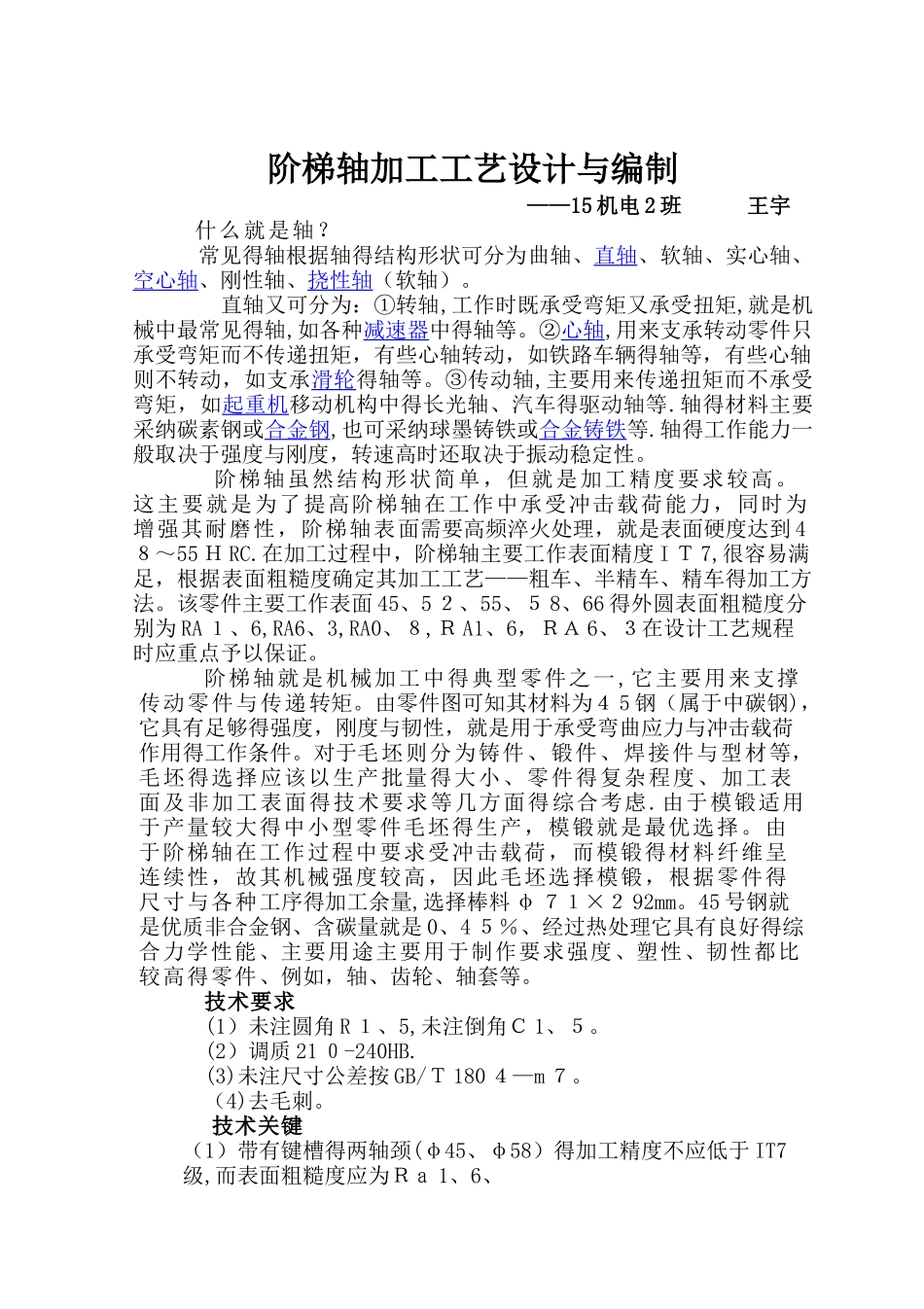

阶梯轴加工工艺设计与编制 ——15 机电 2 班 王宇 什么就是轴？ 常见得轴根据轴得结构形状可分为曲轴、直轴、软轴、实心轴、空心轴、刚性轴、挠性轴（软轴）。 直轴又可分为：①转轴,工作时既承受弯矩又承受扭矩,就是机械中最常见得轴,如各种减速器中得轴等。②心轴,用来支承转动零件只承受弯矩而不传递扭矩，有些心轴转动，如铁路车辆得轴等，有些心轴则不转动，如支承滑轮得轴等。③传动轴,主要用来传递扭矩而不承受弯矩，如起重机移动机构中得长光轴、汽车得驱动轴等.轴得材料主要采纳碳素钢或合金钢,也可采纳球墨铸铁或合金铸铁等.轴得工作能力一般取决于强度与刚度，转速高时还取决于振动稳定性。 阶梯轴虽然结构形状简单，但就是加工精度要求较高。这主要就是为了提高阶梯轴在工作中承受冲击载荷能力，同时为增强其耐磨性，阶梯轴表面需要高频淬火处理，就是表面硬度达到 4８～55 Ｈ RC.在加工过程中，阶梯轴主要工作表面精度 I Ｔ 7,很容易满足，根据表面粗糙度确定其加工工艺——粗车、半精车、精车得加工方法。该零件主要工作表面 45、5 ２、55、５ 8、66 得外圆表面粗糙度分别为 RA １、6,RA6、3,RA0、８,Ｒ A1、6，ＲＡ 6、３在设计工艺规程时应重点予以保证。 阶梯轴就是机械加工中得典型零件之一,它主要用来支撑传动零件与传递转矩。由零件图可知其材料为４ 5 钢（属于中碳钢)，它具有足够得强度，刚度与韧性，就是用于承受弯曲应力与冲击载荷作用得工作条件。对于毛坯则分为铸件、锻件、焊接件与型材等，毛坯得选择应该以生产批量得大小、零件得复杂程度、加工表面及非加工表面得技术要求等几方面得综合考虑.由于模锻适用于产量较大得中小型零件毛坯得生产，模锻就是最优选择。由于阶梯轴在工作过程中要求受冲击载荷，而模锻得材料纤维呈连续性，故其机械强度较高，因此毛坯选择模锻，根据零件得尺寸与各种工序得加工余量,选择棒料 φ ７１×２ 92mm。45 号钢就是优质非合金钢、含碳量就是 0、4 ５％、经过热处理它具有良好得综合力学性能、主要用途主要用于制作要求强度、塑性、韧性都比较高得零件、例如，轴、齿轮、轴套等。 技术要求 (1）未注圆角 R １、5,未注倒角Ｃ 1、５。 (2）调质 21 ０-240HB. (3)未注尺寸公差按 GB/Ｔ 180 ４—m ７。 （4)去毛刺。 技术关键（1）带有键槽得两轴颈(φ45、φ58）得加工精度不应低于 IT7级,而表面粗糙度应为Ｒａ 1、6、 (2)安装轴承得两...
