附着式爬架简介

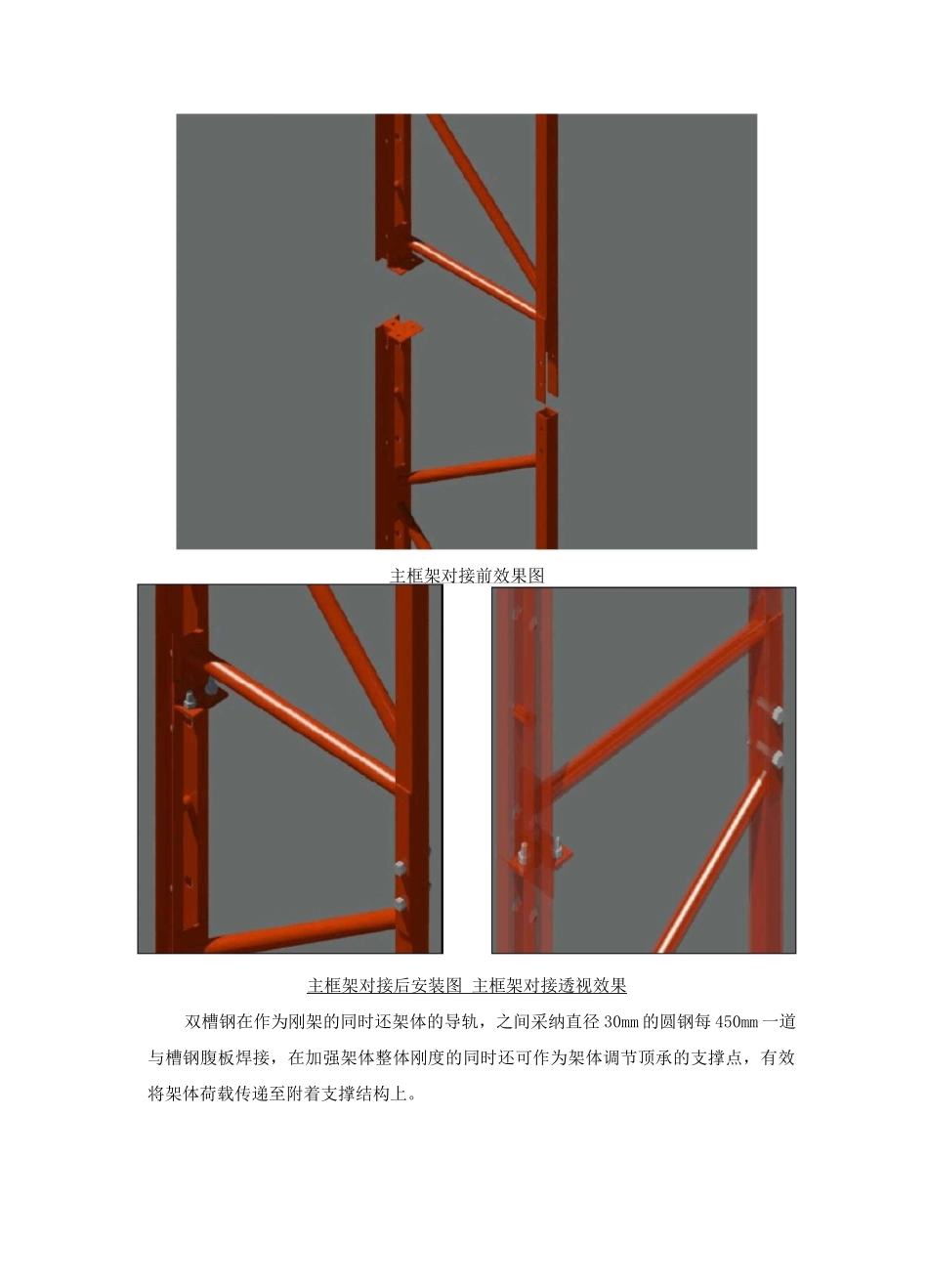

多功能施工爬架简介3.1、隆镐牌多功能整体电动升降爬架说明天津科技有限公司已通过建设行政主管部门组织鉴定，取得使用证书。并经具备相应资质的检测检验机构检测，取得检测合格证明文件（检测报告编号：BETC-CL1-2025-1448）。3.2、隆镐牌多功能整体电动升降爬架简介。隆镐牌附着式升降脚手架是通过附着支承结构附着在工程结构上，依靠自身的升降设备实现升降的悬空脚手架，即沿建筑物外侧搭设一定高度的外脚手架，并将其附着在建筑物上，脚手架带有升降机构及升降动力设备，随着工程进展，脚手架沿建筑物升降。3.3、提升架架体构成附着式升降脚手架系统由六部分构成：架体主结构、提升机构、防坠系统、架体、动力与电气控制系统、安全防护等。3.3. 1 架体主结构由导轨主框架、水平支承桁架构成。主框架与水平桁架采纳标准模数的构件在现场组装而成，便于运输与存放。（1）、竖向主框架竖向主框架采纳分段对接式结构，由 60mm x 60mm x 4mm 方管和 2[6.3 槽钢作为刚架，① 48mmx3.5mm 钢管为腹杆，焊接成强度大、刚度好，分为上节、标准节、下节。能够保证整个架体受力合理，提升稳定。竖向主框架见下图。上节与下节长 3.6 米:主框架下节主框架上节主框架标准节（标准节长 5.64 米）各主框架节之间采纳 5 根 M20 螺栓连接:主框架对接前效果图主框架对接后安装图 主框架对接透视效果双槽钢在作为刚架的同时还架体的导轨，之间采纳直径 30mm 的圆钢每 450mm 一道与槽钢腹板焊接，在加强架体整体刚度的同时还可作为架体调节顶承的支撑点，有效将架体荷载传递至附着支撑结构上。槽钢腹板上每各 450mm 设置有直径 32 的圆孔作为与附着支撑结构固定销使用，主框架通过设在建筑物上的附着支撑装置，将荷载传给建筑物。(2)、底部支承框架着迫节点隅角节点阳角节点#底部桁架连接杆隆镐牌附着式升降脚手架底部桁架采纳节点立杆与水平连接杆用 M16 螺栓连接成空间桁架，所有节点铰接设计确保力的轴心汇聚，所有节点杆与连接杆均采纳 D48X3.5 钢管焊接组成，连接耳板规格为-6 钢板，拼装后与主框架下节连接固定组成架体，并将上部架体荷载通过底部桁架传递至主框架，再由主框架传递给附着装置，最终传递给建筑结构。3.3.2 附着支撑装置（附着支座+导向防倾装置）附着支座附着支座可根据与建筑结构连接方式位置不同分为剪力墙支座与板式支座 2 种形式，同时依据结构外沿构造选择不同悬挑长度尺寸，支座采纳【6.3 与【14...
