陆埠水库交通桥除险加固工程监理细则

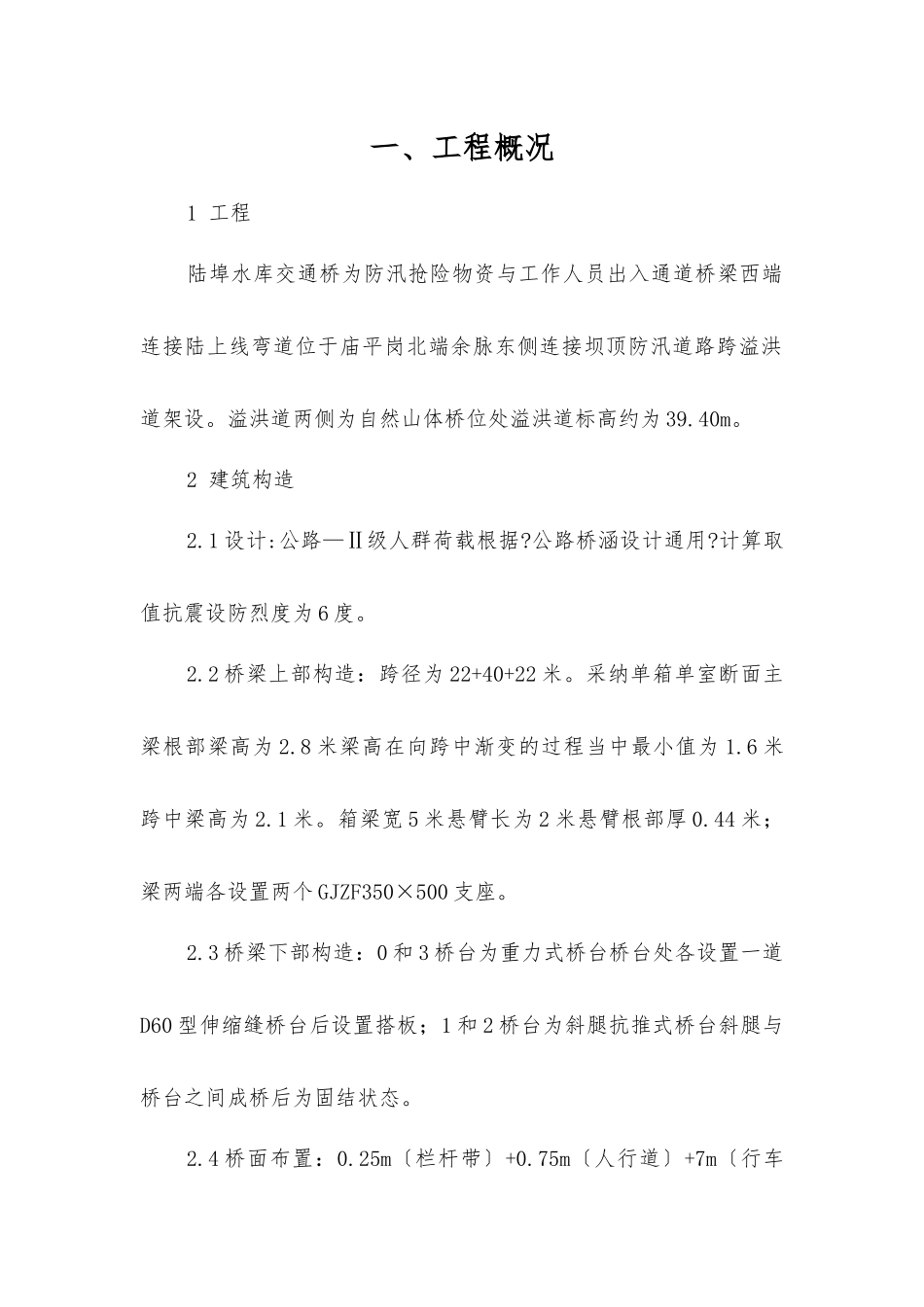

一、工程概况1 工程陆埠水库交通桥为防汛抢险物资与工作人员出入通道桥梁西端连接陆上线弯道位于庙平岗北端余脉东侧连接坝顶防汛道路跨溢洪道架设。溢洪道两侧为自然山体桥位处溢洪道标高约为 39.40m。2 建筑构造2.1 设计:公路—Ⅱ级人群荷载根据?公路桥涵设计通用?计算取值抗震设防烈度为 6 度。2.2 桥梁上部构造：跨径为 22+40+22 米。采纳单箱单室断面主梁根部梁高为 2.8 米梁高在向跨中渐变的过程当中最小值为 1.6 米跨中梁高为 2.1 米。箱梁宽 5 米悬臂长为 2 米悬臂根部厚 0.44 米；梁两端各设置两个 GJZF350×500 支座。2.3 桥梁下部构造：0 和 3 桥台为重力式桥台桥台处各设置一道D60 型伸缩缝桥台后设置搭板；1 和 2 桥台为斜腿抗推式桥台斜腿与桥台之间成桥后为固结状态。2.4 桥面布置：0.25m〔栏杆带〕+0.75m〔人行道〕+7m〔行车道〕+0.75m〔人行道〕+0.25m〔栏杆带〕=9m。2.5 桥梁横坡：车行道为 2 的双向坡人行道为 1 的反向坡。2.6 桥面铺装：4㎝AC-13 细粒式沥清混凝土+6㎝AC16 中粒式沥青混凝土+1㎜防水层。2.7 桥台根底采纳 C30 砼斜腿及箱梁采纳 C50 砼箱梁预应力筋采纳￠s15.20 高强度低松弛〔Ⅱ类松弛〕钢绞线〔强度 1860Mpa〕。二 、编制根据1、余姚陆埠水库除险加固工程交通桥施工图2、?公路桥涵施工技术?〔JTJ041—2000〕、?钢筋焊接及验收规程?〔JGJ181〕；3、?政桥梁工程质量检验评定?〔CJJ2-90〕;4、?建筑施工碗扣式脚手架平安技术?〔JGJI166—2025〕；5、?建筑构造荷载?〔GB50009—2001〕、?公路桥涵钢构造及木构造设计?〔JTJ025-86〕6、?监理规划?、?施工组织设计?及桥梁支架施工方案。三、监理目的按完成监理合同任务质量目的到达优良。四、工程施工质量控制与监理要点1、施工准备阶段质量控制与监理要点1.1 原材料检验与审批原材料进场要求施工做好原材料的试验自我检查和报批工作。材料进场后监理人员核对出厂标记、编、规格、强度级别、执行等同时将原材料的出厂证明或检验单送监理工程师审查。钢筋、钢绞线等材料按设计图纸数量及规格分批进场每批材料进场后在监理见证下施工质检员按要求现场进度分批抽验。待取样试验合格之后并报监理核准前方可使用监理工程师按相关规定进度现场平行检验。杜绝手续不齐的钢材进场进场钢筋应外表无锈蚀、油污、油漆、弯曲、裂缝、结疤和折叠鳞片、刻痕等现象监理现场核对和外观鉴定。在储存过程当中还应防止锈蚀和污染。钢绞...
