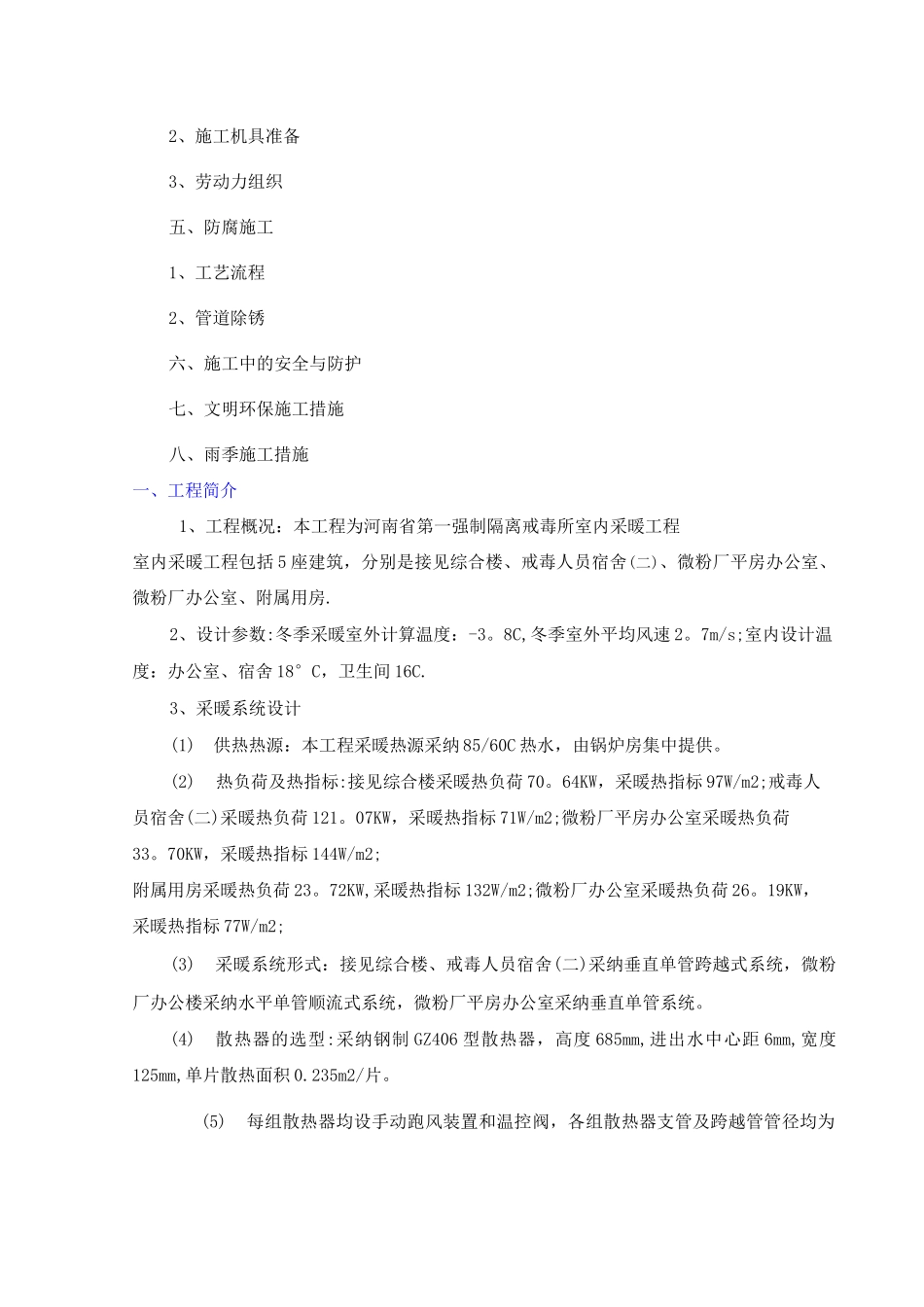

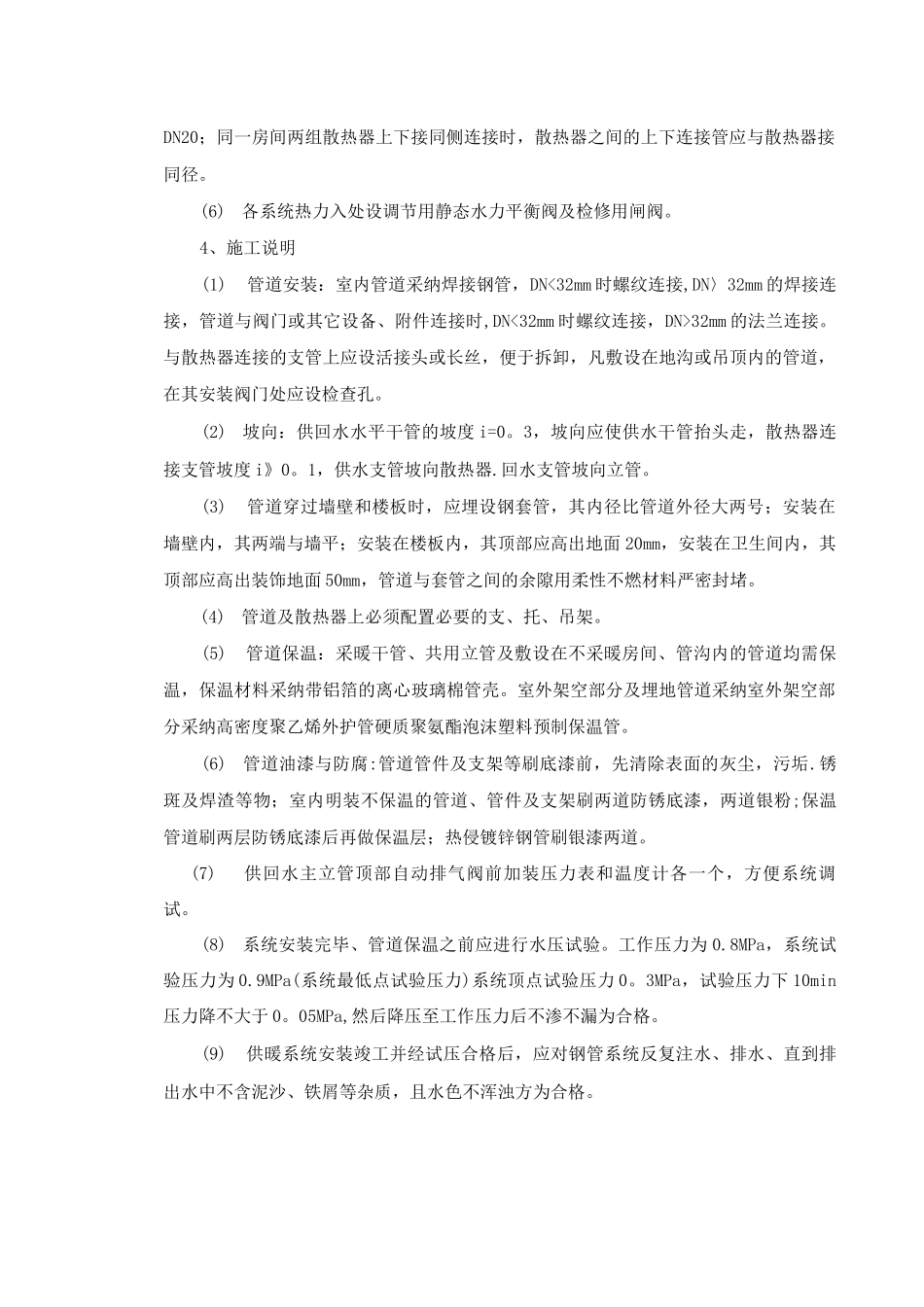

河南省第一强制隔离戒毒所生物质锅炉采购和室内外暖气管道安装项目管道除锈施工方案编制人：审批人：郑州豫通建设工程有限公司2025 年 4 月 1 日目录一、工程简介二、编制依据三、工程目标四、施工准备1、材料准备2、施工机具准备3、劳动力组织五、防腐施工1、工艺流程2、管道除锈六、施工中的安全与防护七、文明环保施工措施八、雨季施工措施一、工程简介1、工程概况：本工程为河南省第一强制隔离戒毒所室内采暖工程室内采暖工程包括 5 座建筑，分别是接见综合楼、戒毒人员宿舍(二)、微粉厂平房办公室、微粉厂办公室、附属用房.2、设计参数:冬季采暖室外计算温度：-3。8C,冬季室外平均风速 2。7m/s;室内设计温度：办公室、宿舍 18°C，卫生间 16C.3、采暖系统设计(1)供热热源：本工程采暖热源采纳 85/60C 热水，由锅炉房集中提供。(2)热负荷及热指标:接见综合楼采暖热负荷 70。64KW，采暖热指标 97W/m2;戒毒人员宿舍(二)采暖热负荷 121。07KW，采暖热指标 71W/m2;微粉厂平房办公室采暖热负荷33。70KW，采暖热指标 144W/m2;附属用房采暖热负荷 23。72KW,采暖热指标 132W/m2;微粉厂办公室采暖热负荷 26。19KW，采暖热指标 77W/m2;(3)采暖系统形式：接见综合楼、戒毒人员宿舍(二)采纳垂直单管跨越式系统，微粉厂办公楼采纳水平单管顺流式系统，微粉厂平房办公室采纳垂直单管系统。(4)散热器的选型:采纳钢制 GZ406 型散热器，高度 685mm,进出水中心距 6mm,宽度125mm,单片散热面积 0.235m2/片。(5)每组散热器均设手动跑风装置和温控阀，各组散热器支管及跨越管管径均为DN20；同一房间两组散热器上下接同侧连接时，散热器之间的上下连接管应与散热器接同径。(6)各系统热力入处设调节用静态水力平衡阀及检修用闸阀。4、施工说明(1)管道安装：室内管道采纳焊接钢管，DN<32mm 时螺纹连接,DN〉32mm 的焊接连接，管道与阀门或其它设备、附件连接时,DN<32mm 时螺纹连接，DN>32mm 的法兰连接。与散热器连接的支管上应设活接头或长丝，便于拆卸，凡敷设在地沟或吊顶内的管道，在其安装阀门处应设检查孔。(2)坡向：供回水水平干管的坡度 i=0。3，坡向应使供水干管抬头走，散热器连接支管坡度 i》0。1，供水支管坡向散热器.回水支管坡向立管。(3)管道穿过墙壁和楼板时，应埋设钢套管，其内径比管道外径大两号；安装在墙壁内，其两端与墙平；安装在楼板内，其顶部应高出地面 20mm，安装在卫生间内，其顶部应高出装饰地面 50mm，...
