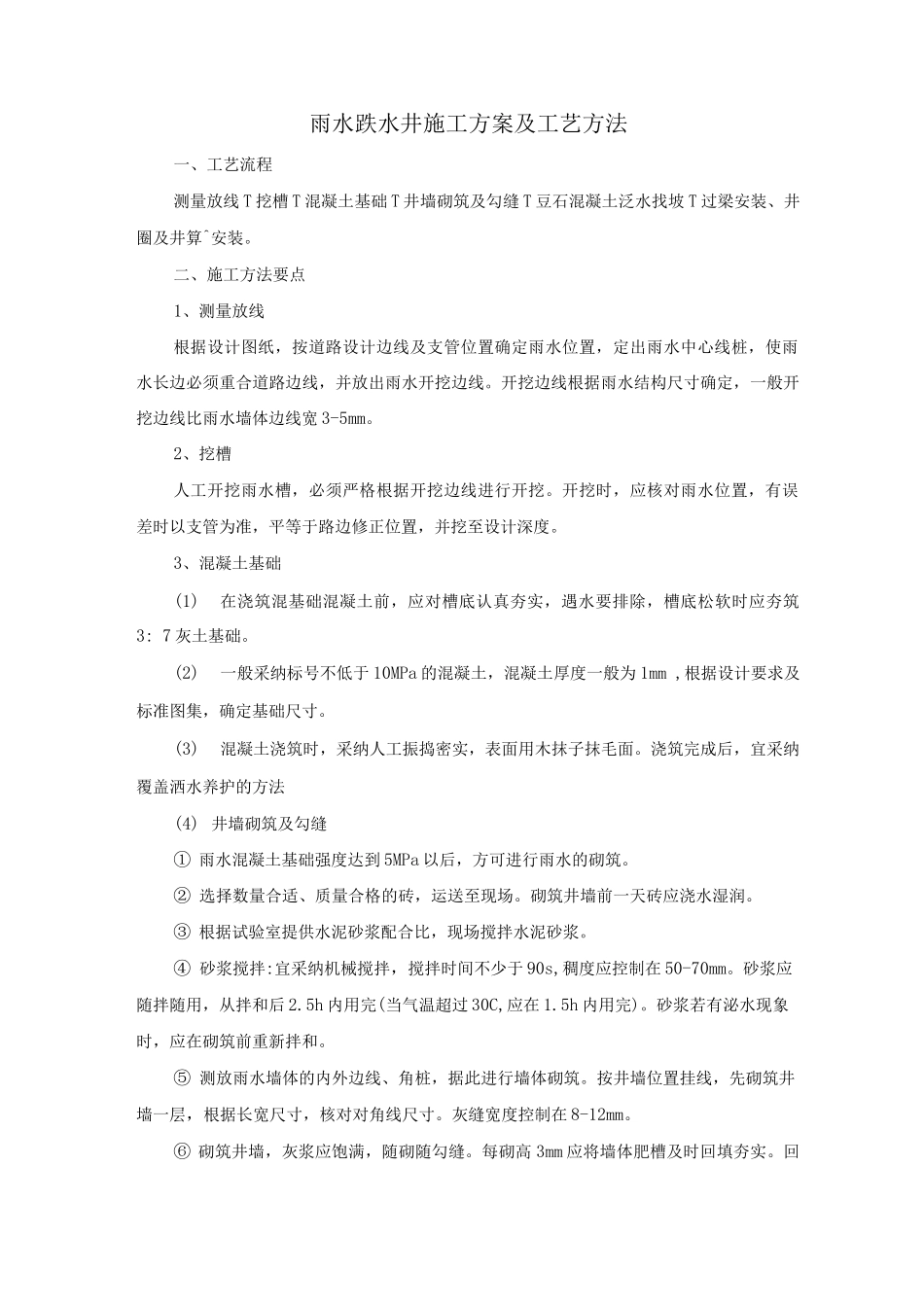

雨水跌水井施工方案及工艺方法

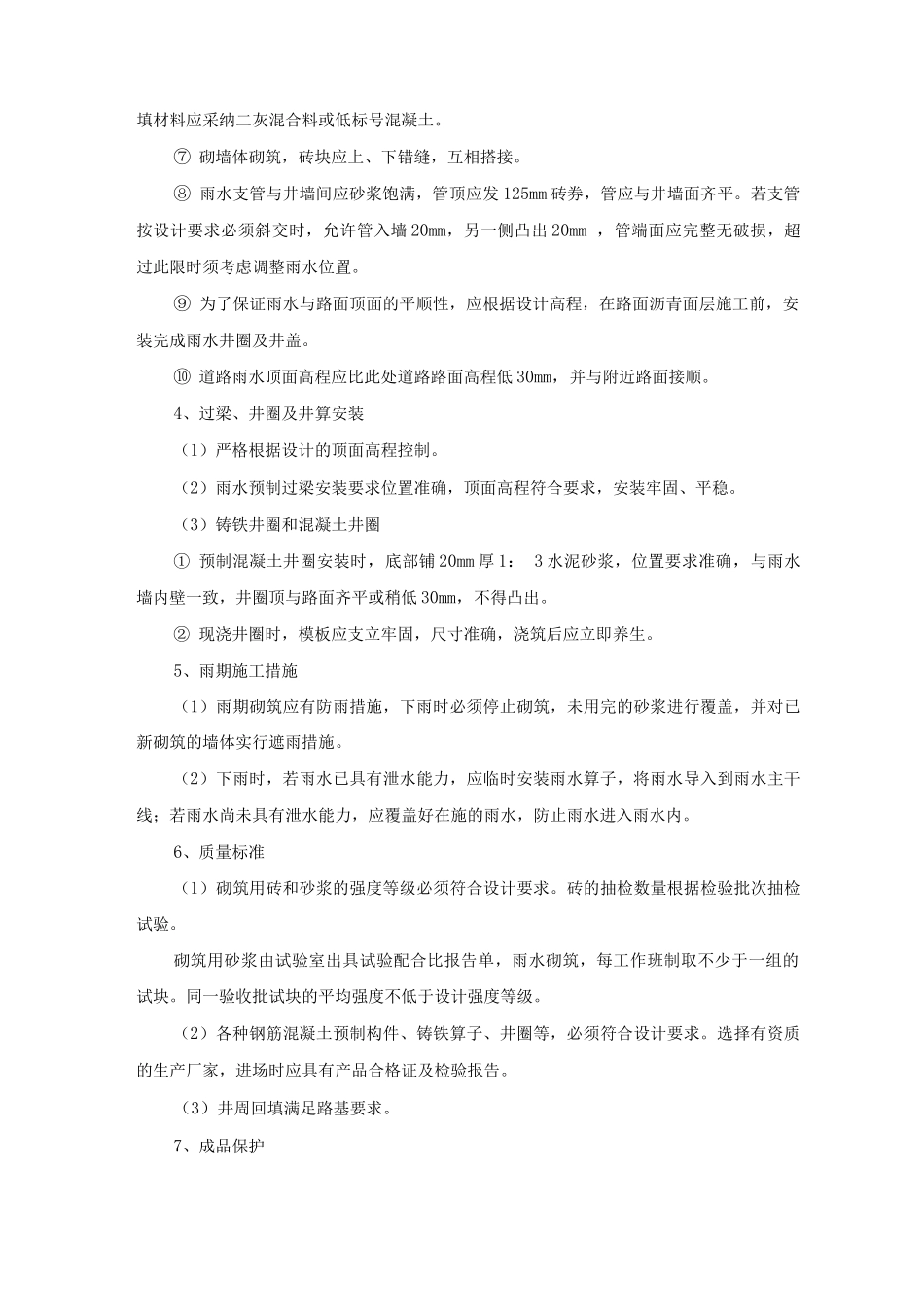

雨水跌水井施工方案及工艺方法一、工艺流程测量放线 T 挖槽 T 混凝土基础 T 井墙砌筑及勾缝 T 豆石混凝土泛水找坡 T 过梁安装、井圈及井算^安装。二、施工方法要点1、测量放线根据设计图纸，按道路设计边线及支管位置确定雨水位置，定出雨水中心线桩，使雨水长边必须重合道路边线，并放出雨水开挖边线。开挖边线根据雨水结构尺寸确定，一般开挖边线比雨水墙体边线宽 3-5mm。2、挖槽人工开挖雨水槽，必须严格根据开挖边线进行开挖。开挖时，应核对雨水位置，有误差时以支管为准，平等于路边修正位置，并挖至设计深度。3、混凝土基础(1)在浇筑混基础混凝土前，应对槽底认真夯实，遇水要排除，槽底松软时应夯筑3: 7 灰土基础。(2)一般采纳标号不低于 10MPa 的混凝土，混凝土厚度一般为 1mm ,根据设计要求及标准图集，确定基础尺寸。(3)混凝土浇筑时，采纳人工振捣密实，表面用木抹子抹毛面。浇筑完成后，宜采纳覆盖洒水养护的方法(4) 井墙砌筑及勾缝① 雨水混凝土基础强度达到 5MPa 以后，方可进行雨水的砌筑。② 选择数量合适、质量合格的砖，运送至现场。砌筑井墙前一天砖应浇水湿润。③ 根据试验室提供水泥砂浆配合比，现场搅拌水泥砂浆。④ 砂浆搅拌:宜采纳机械搅拌，搅拌时间不少于 90s,稠度应控制在 50-70mm。砂浆应随拌随用，从拌和后 2.5h 内用完(当气温超过 30C,应在 1.5h 内用完)。砂浆若有泌水现象时，应在砌筑前重新拌和。⑤ 测放雨水墙体的内外边线、角桩，据此进行墙体砌筑。按井墙位置挂线，先砌筑井墙一层，根据长宽尺寸，核对对角线尺寸。灰缝宽度控制在 8-12mm。⑥ 砌筑井墙，灰浆应饱满，随砌随勾缝。每砌高 3mm 应将墙体肥槽及时回填夯实。回填材料应采纳二灰混合料或低标号混凝土。⑦ 砌墙体砌筑，砖块应上、下错缝，互相搭接。⑧ 雨水支管与井墙间应砂浆饱满，管顶应发 125mm 砖券，管应与井墙面齐平。若支管按设计要求必须斜交时，允许管入墙 20mm，另一侧凸出 20mm ，管端面应完整无破损，超过此限时须考虑调整雨水位置。⑨ 为了保证雨水与路面顶面的平顺性，应根据设计高程，在路面沥青面层施工前，安装完成雨水井圈及井盖。⑩ 道路雨水顶面高程应比此处道路路面高程低 30mm，并与附近路面接顺。4、过梁、井圈及井算安装（1）严格根据设计的顶面高程控制。（2）雨水预制过梁安装要求位置准确，顶面高程符合要求，安装牢固、平稳。（3）铸铁井圈和混凝土井圈① 预制混凝土井...
