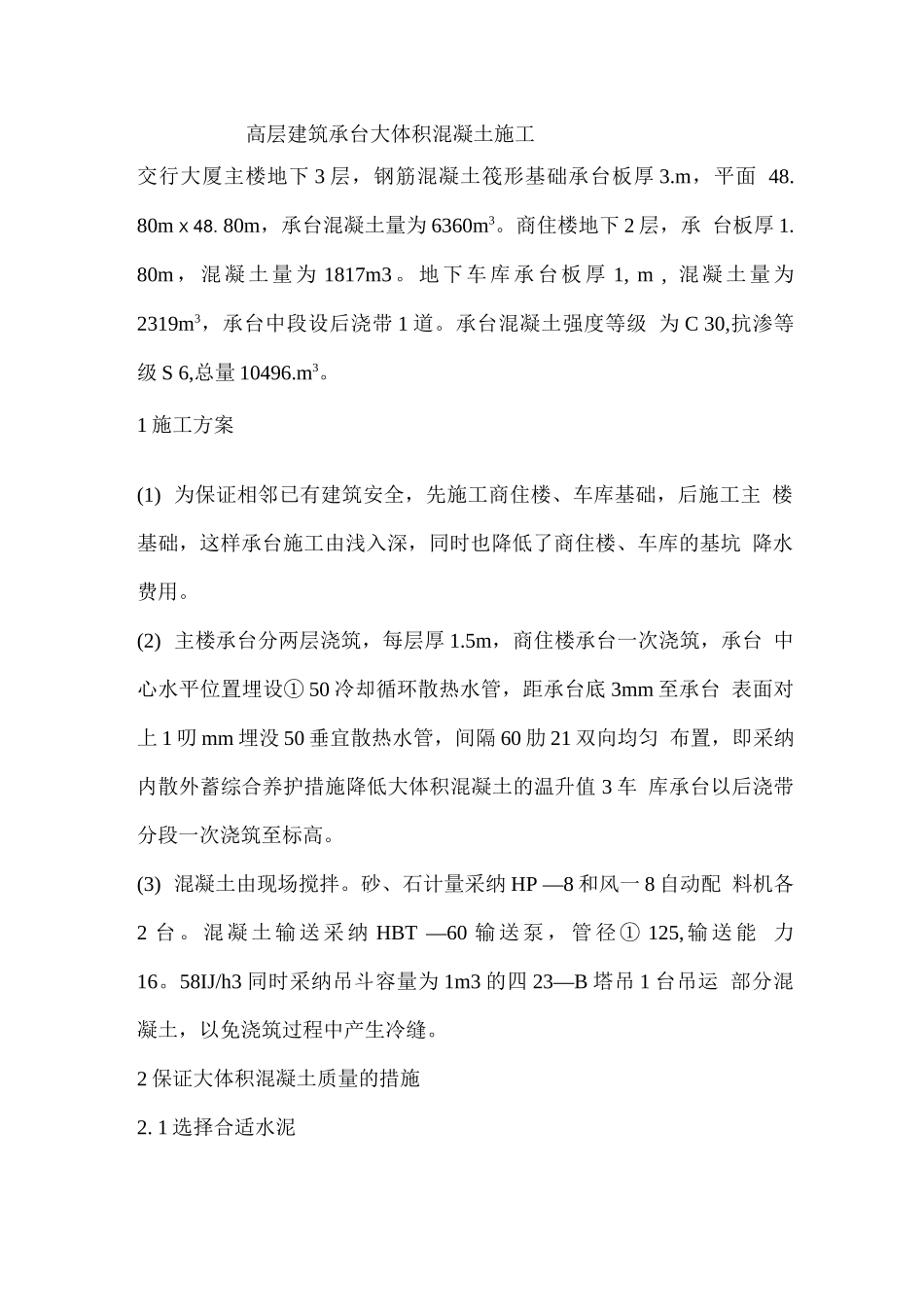

高层建筑承台大体积混凝土施工组织方案

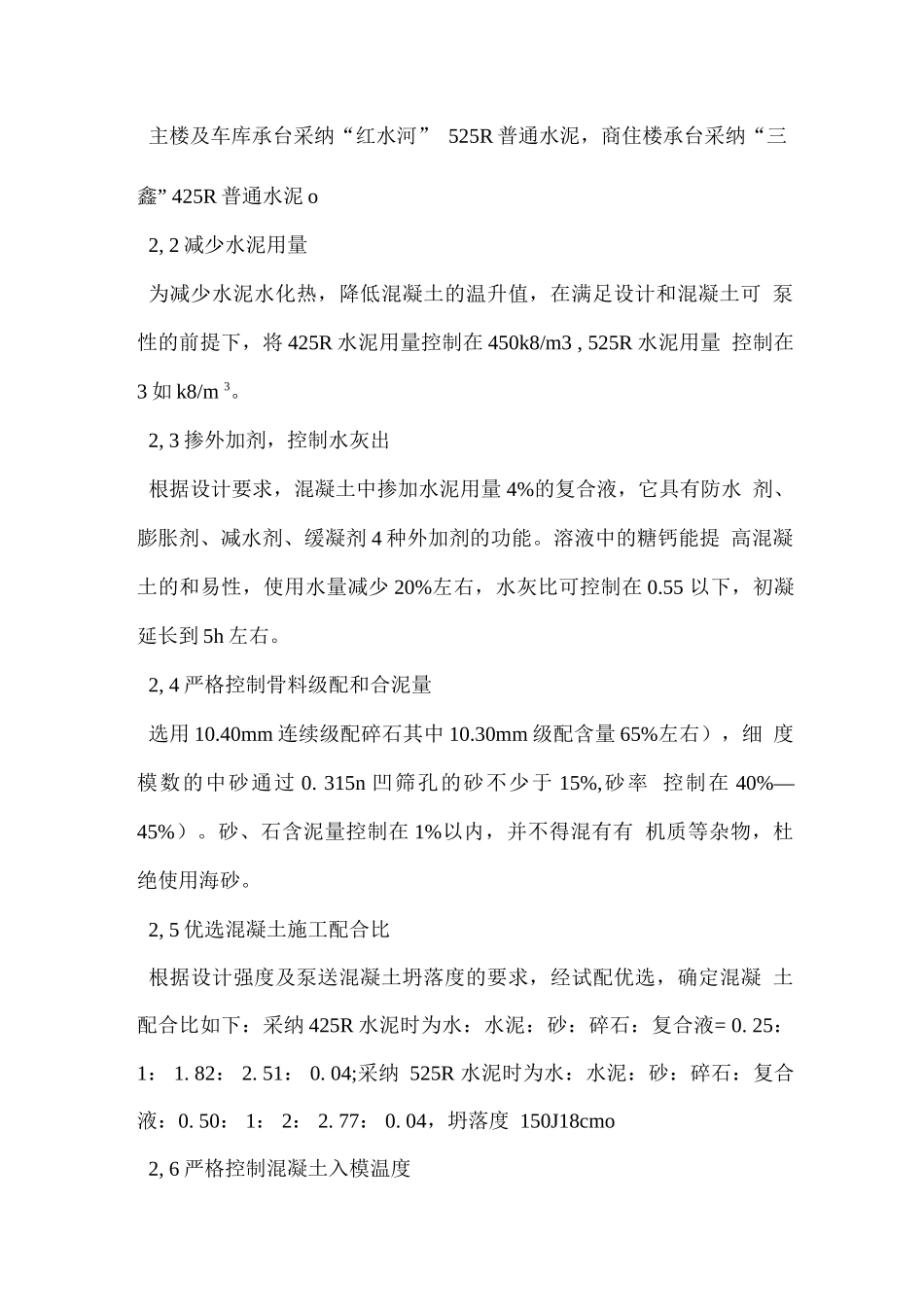

高层建筑承台大体积混凝土施工交行大厦主楼地下 3 层，钢筋混凝土筏形基础承台板厚 3.m，平面 48. 80m X 48. 80m，承台混凝土量为 6360m3。商住楼地下 2 层，承 台板厚 1. 80m，混凝土量为 1817m3 。地下车库承台板厚 1, m , 混凝土量为2319m3，承台中段设后浇带 1 道。承台混凝土强度等级 为 C 30,抗渗等级 S 6,总量 10496.m3。1 施工方案(1) 为保证相邻已有建筑安全，先施工商住楼、车库基础，后施工主 楼基础，这样承台施工由浅入深，同时也降低了商住楼、车库的基坑 降水费用。(2) 主楼承台分两层浇筑，每层厚 1.5m，商住楼承台一次浇筑，承台 中心水平位置埋设① 50 冷却循环散热水管，距承台底 3mm 至承台 表面对上 1 叨 mm 埋没 50 垂宜散热水管，间隔 60 肋 21 双向均匀 布置，即采纳内散外蓄综合养护措施降低大体积混凝土的温升值 3 车 库承台以后浇带分段一次浇筑至标高。(3) 混凝土由现场搅拌。砂、石计量采纳 HP —8 和风一 8 自动配 料机各2 台 。 混 凝 土 输 送 采 纳 HBT —60 输 送 泵 ， 管 径 ① 125, 输 送 能 力16。58IJ/h3 同时采纳吊斗容量为 1m3 的四 23—B 塔吊 1 台吊运 部分混凝土，以免浇筑过程中产生冷缝。2 保证大体积混凝土质量的措施2. 1 选择合适水泥主楼及车库承台采纳“红水河” 525R 普通水泥，商住楼承台采纳“三鑫” 425R 普通水泥 o2, 2 减少水泥用量为减少水泥水化热，降低混凝土的温升值，在满足设计和混凝土可 泵性的前提下，将 425R 水泥用量控制在 450k8/m3 , 525R 水泥用量 控制在3 如 k8/m 3。2, 3 掺外加剂，控制水灰出根据设计要求，混凝土中掺加水泥用量 4%的复合液，它具有防水 剂、膨胀剂、减水剂、缓凝剂 4 种外加剂的功能。溶液中的糖钙能提 高混凝土的和易性，使用水量减少 20%左右，水灰比可控制在 0.55 以下，初凝延长到 5h 左右。2, 4 严格控制骨料级配和合泥量选用 10.40mm 连续级配碎石其中 10.30mm 级配含量 65%左右），细 度模数的中砂通过 0. 315n 凹筛孔的砂不少于 15%,砂率 控制在 40%—45%）。砂、石含泥量控制在 1%以内，并不得混有有 机质等杂物，杜绝使用海砂。2, 5 优选混凝土施工配合比根据设计强度及泵送混凝土坍落度的要求，经试配优选，确定混凝 土配合比如下：采纳 425R 水泥时为水：水泥：砂：碎石：复合液= 0...
