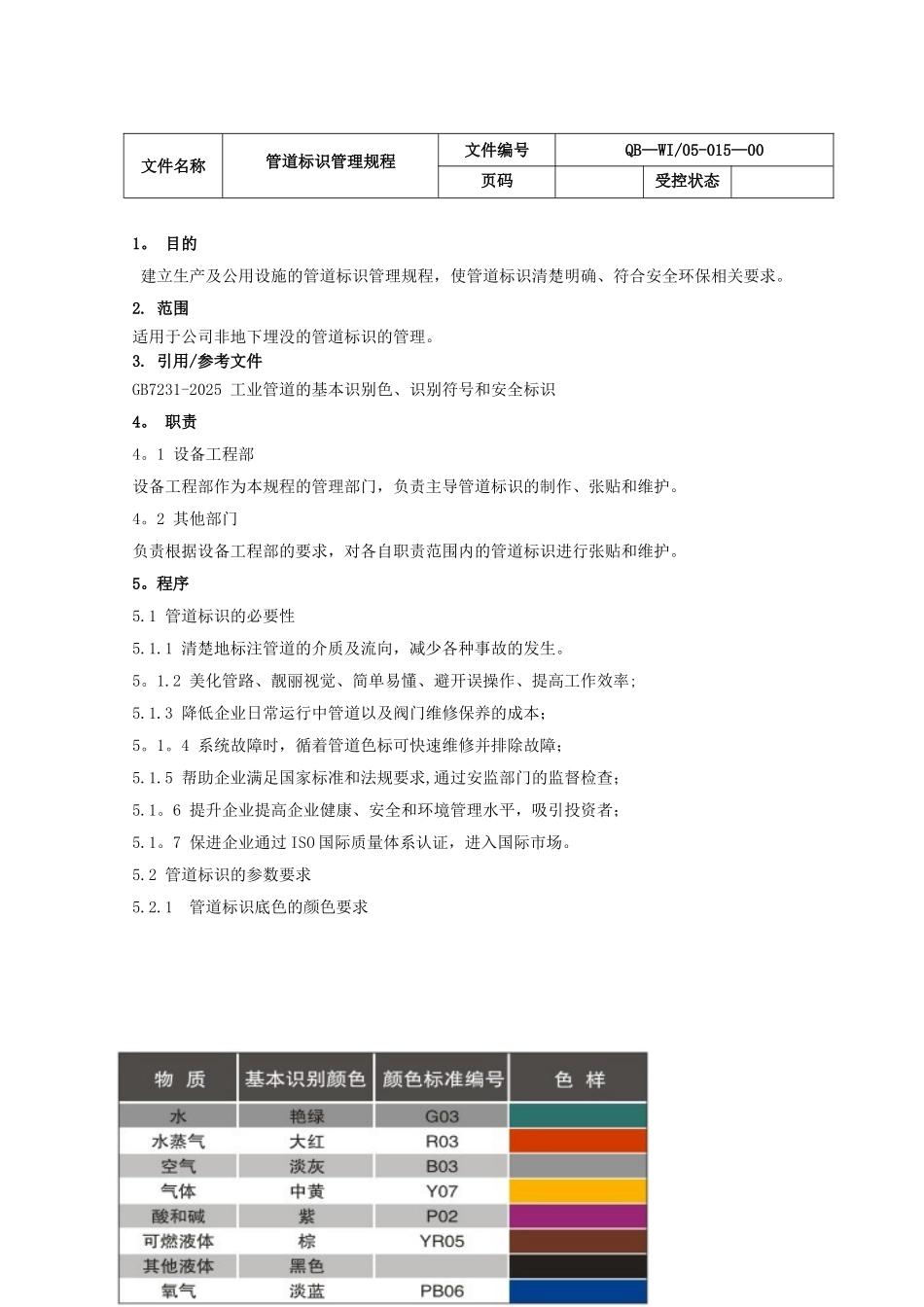

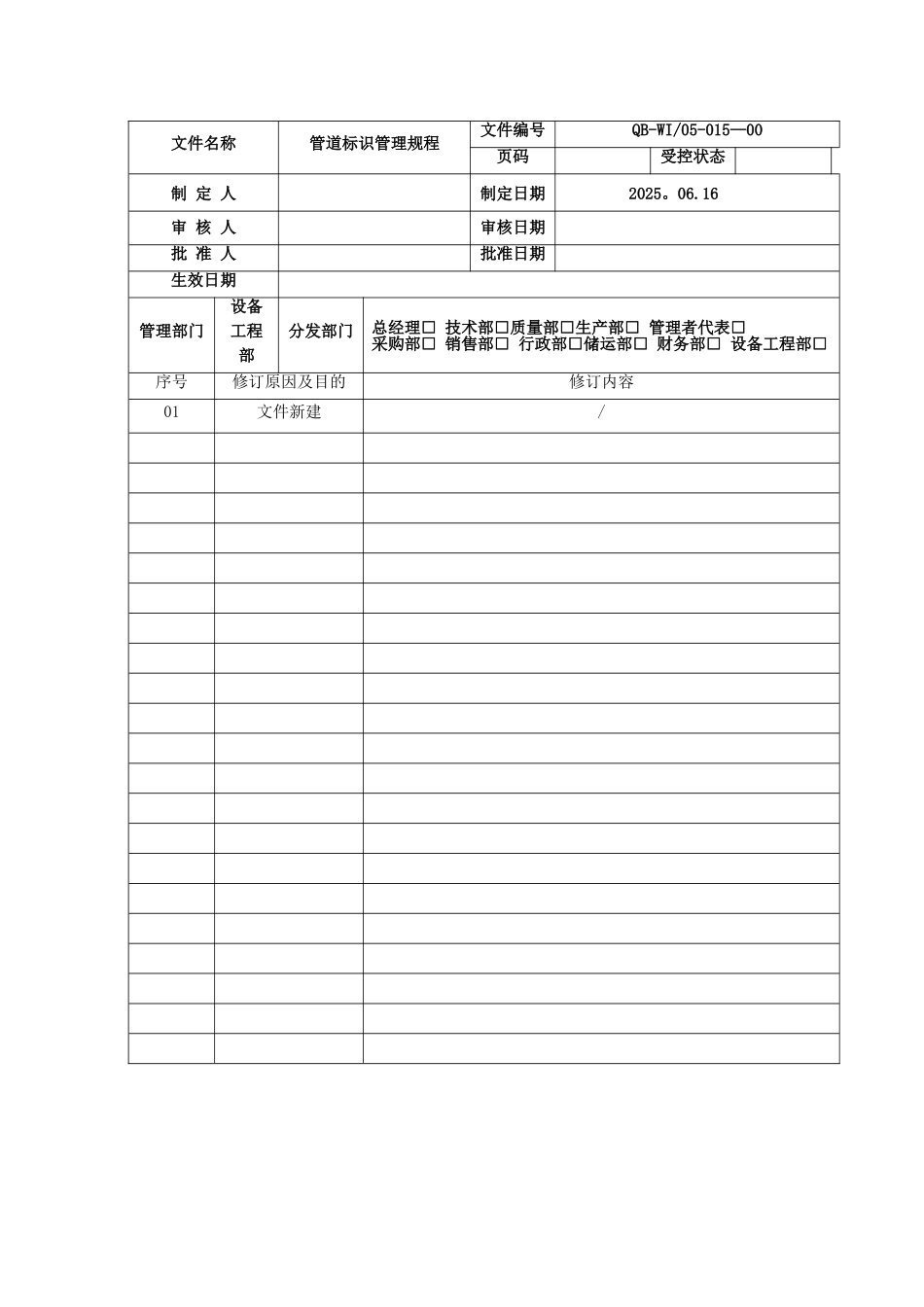

文件名称管道标识管理规程文件编号QB-WI/05-015—00页码受控状态制 定 人制定日期2025。06.16审 核 人审核日期批 准 人批准日期生效日期管理部门设备工程部分发部门总经理□ 技术部□质量部□生产部□ 管理者代表□采购部□ 销售部□ 行政部□储运部□ 财务部□ 设备工程部□序号修订原因及目的修订内容01文件新建/1。 目的 建立生产及公用设施的管道标识管理规程，使管道标识清楚明确、符合安全环保相关要求。2. 范围适用于公司非地下埋没的管道标识的管理。3. 引用/参考文件GB7231-2025 工业管道的基本识别色、识别符号和安全标识4。 职责4。1 设备工程部设备工程部作为本规程的管理部门，负责主导管道标识的制作、张贴和维护。4。2 其他部门负责根据设备工程部的要求，对各自职责范围内的管道标识进行张贴和维护。5。程序5.1 管道标识的必要性5.1.1 清楚地标注管道的介质及流向，减少各种事故的发生。5。1.2 美化管路、靓丽视觉、简单易懂、避开误操作、提高工作效率;5.1.3 降低企业日常运行中管道以及阀门维修保养的成本；5。1。4 系统故障时，循着管道色标可快速维修并排除故障；5.1.5 帮助企业满足国家标准和法规要求,通过安监部门的监督检查；5.1。6 提升企业提高企业健康、安全和环境管理水平，吸引投资者；5.1。7 保进企业通过 ISO 国际质量体系认证，进入国际市场。5.2 管道标识的参数要求5.2.1 管道标识底色的颜色要求文件名称管道标识管理规程文件编号QB—WI/05-015—00页码受控状态5。2.2 管道标识字体要求 管道文字应采纳黑体，视底色不同选择白色或者黑色字体颜色，以清楚明显即可.5。2。3 管道标识的规格要求根据不同管道直径区分标识的尺寸及流向箭头规格，归纳如下信息。5。2.4 管道标识的粘贴要求 管道标识应粘贴在朝外、易于观察到的位置，二个标识之间的最小距离为 10M,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙的管道上和其他需要标识的部位，识别符号由名称、流向和主要工艺参数等组成。5。3。4 设备工程部应当根据国家法规的要求，编制《管道标识清单》，清单内容应至少涵盖标识样式、标识材质要求、箭头、文字要求等信息.清单应由设备管理员编制，设备工程部经理最终审批。6。 记录《管道标识清单》(QB-QR/05-042—00）管道外径（含保温层）文字标签尺寸配套的流向箭头标识59mm 以下40＊200mm30mm 宽60—159mm60＊300mm50mm 宽160mm-249mm100＊...
