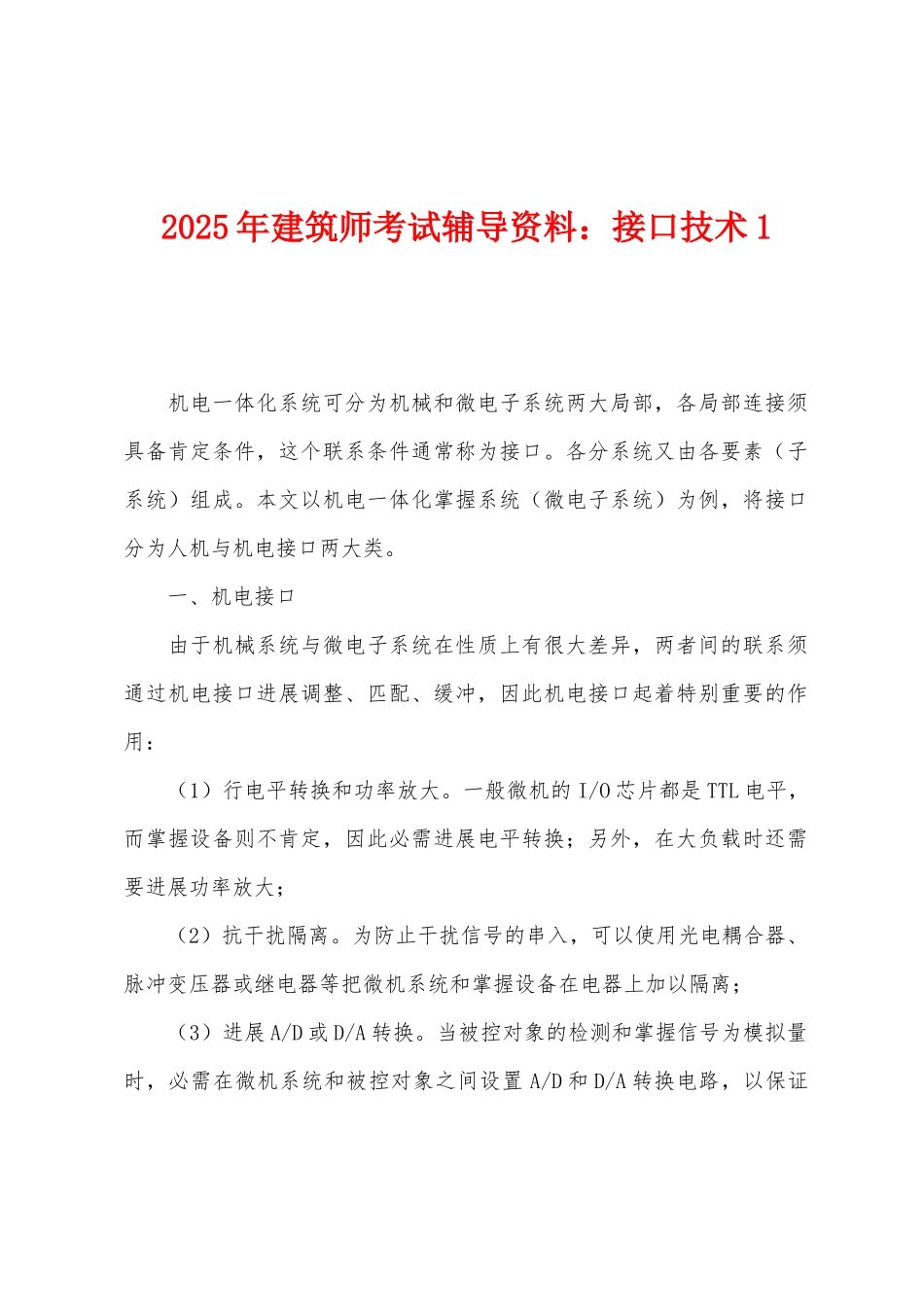

2025 年建筑师考试辅导资料：接口技术 1 机电一体化系统可分为机械和微电子系统两大局部，各局部连接须具备肯定条件，这个联系条件通常称为接口。各分系统又由各要素（子系统）组成。本文以机电一体化掌握系统（微电子系统）为例，将接口分为人机与机电接口两大类。 一、机电接口 由于机械系统与微电子系统在性质上有很大差异，两者间的联系须通过机电接口进展调整、匹配、缓冲，因此机电接口起着特别重要的作用： （1）行电平转换和功率放大。一般微机的 I/O 芯片都是 TTL 电平，而掌握设备则不肯定，因此必需进展电平转换；另外，在大负载时还需要进展功率放大； （2）抗干扰隔离。为防止干扰信号的串入，可以使用光电耦合器、脉冲变压器或继电器等把微机系统和掌握设备在电器上加以隔离； （3）进展 A/D 或 D/A 转换。当被控对象的检测和掌握信号为模拟量时，必需在微机系统和被控对象之间设置 A/D 和 D/A 转换电路，以保证微机所处理的数字量与被控的模拟量之间的匹配。 1、模拟信号输入接口。在机电一体化系统中，反映被控对象运行状态信号是传感器或变送器的输出信号，通常这些输出信号是模拟电压或电流信号（如位置检测用的差动变压器、温度检测用的热偶电阻、温敏电阻、转速检测用的测速发电机等）计算机要对被控对象进展掌握，必需获得反映系统运行的状态信号，而计算机只能承受数字信号，要到达猎取信息的目的，就应将模拟电信号转换为数字信号的接口——模拟信号输入接口。 2、模拟信号输出接口。在机电一体化系统中，掌握生产过程执行器的信号通常是模拟电压或电流信号，如沟通电动机变频调速、直流电动机调速器、滑差电动机调速器等。而计算机只能输出数字信号，并通过运算产生掌握信号，到达掌握生产过程的目的，应有将数字信号转换成模拟电信号的接口——模拟信号输出接口。任务是把计算机输出的数字信号转换为模拟电压或电流信号，以便驱动相应的执行器，到达掌握对象的目的。模拟信号输出接口一般由掌握接口、数字模拟信号转换器、多路模拟开关和功率放大器几局部构成。 3、开关信号通道接口。机电一体化系统的掌握系统中，需要常常处理一类最根本的输入/输出信号，即数字量（开关量）信号包括：开关的闭合与断开；指示灯的亮与灭；继电器或接触器的吸合与释放；电动机的启动与停顿；阀门的翻开与关闭等。这些信号的共同特征是以二进制的规律“1”和“0”消逝的。在机电一体化掌握系统中，对应二进制数码...
