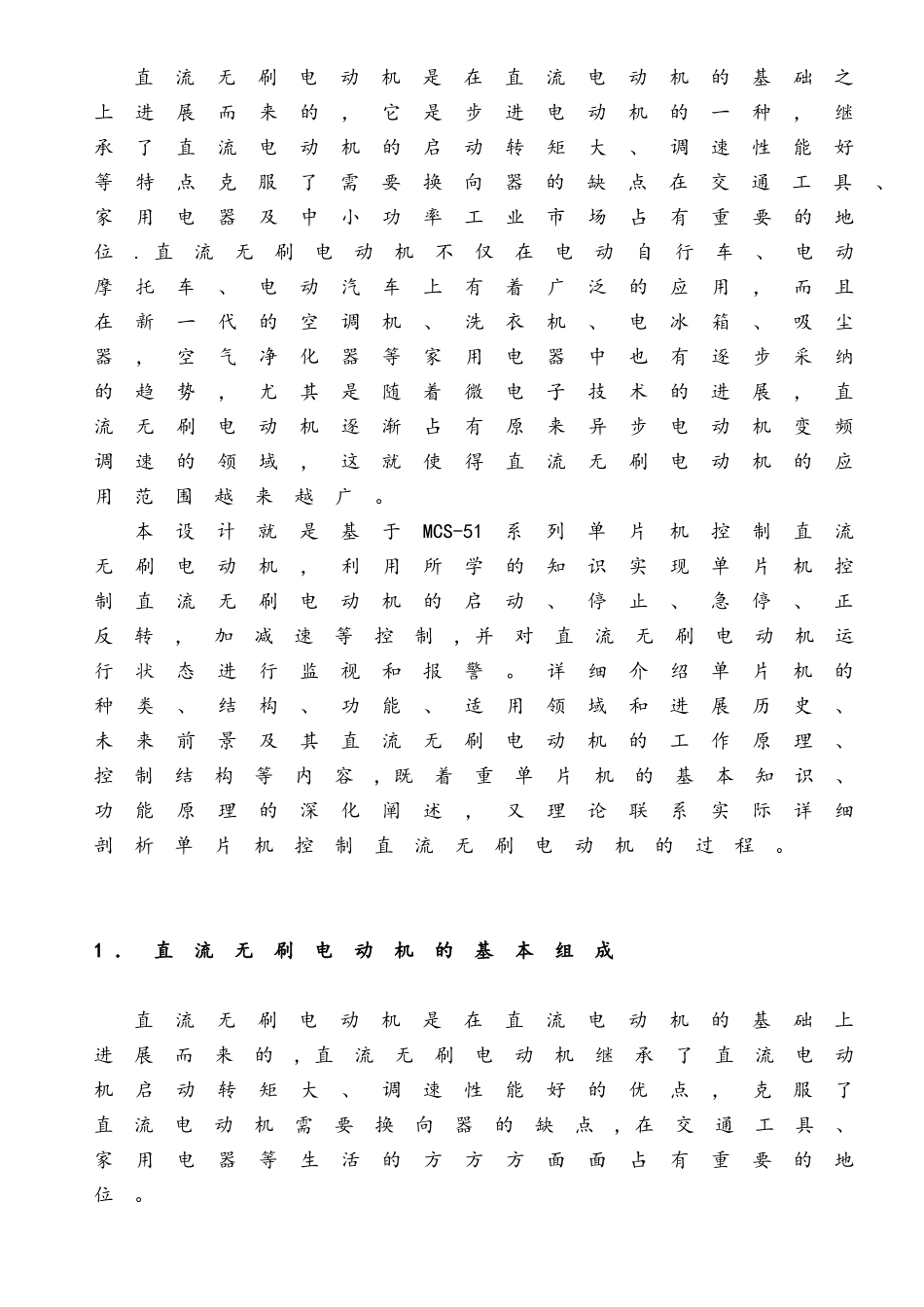

基于 MCS—51 单片机控制直流无刷电动机学号：3100501044班级:电气 1002姓名：王辉军 摘 要直流无刷电机是同步电机的一种，由电动机本体、位置传感器和电子开关线路三部分组成。其定子绕组一般制成多相（三相、四相、五相不等)，转子由永久磁钢按一定极对数（2p=2，4，…）组成。电机转子的转速受电机定子旋转磁场的速度及转子极数(P）影响： N=120．f / P。在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。直流无刷电机即是将同步电机加上电子式控制（驱动器)，控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。MCS—51 单片机是美国英特尔公司生产的一系列单片机的总称，是一种集成电路芯片，采纳超大规模技术把具有数据处理能力的微处理器（CPU）、随机存储器（RAM）、只读存储器（ROM）、输入输出接口电路、定时计算器、串行通信口、脉宽调制电路、A/D 转换器等电路集成到一块半导体硅片上,这些电路能在软件的控制下准确、迅速、高效地完成程序设计者事先规定的任务。本论文将介绍基于 MCS—51 单片机控制直流无刷电动机的设计，它可以实现控制直流无刷电动机的启动、停止、急停、正反转、加减速等功能。关键词：单片机，直流无刷电动机,控制系统直流无刷电动机是在直流电动机的基础之上进展而来的，它是步进电动机的一种，继承了直流电动机的启动转矩大、调速性能好等特点克服了需要换向器的缺点在交通工具、家用电器及中小功率工业市场占有重要的地位. 直流无刷电动机不仅在电动自行车、电动摩托车、电动汽车上有着广泛的应用，而且在新一代的空调机、洗衣机、电冰箱、吸尘器，空气净化器等家用电器中也有逐步采纳的趋势，尤其是随着微电子技术的进展，直流无刷电动机逐渐占有原来异步电动机变频调速的领域，这就使得直流无刷电动机的应用范围越来越广。本设计就是基于MCS-51系列单片机控制直流无刷电动机，利用所学的知识实现单片机控制直流无刷电动机的启动、停止、急停、正反转，加减速等控制, 并对直流无刷电动机运行状态进行监视和报警。详细介绍单片机的种类、结构、功能、适用领域和进展历史、未来前景及其直流无刷电动机的工作原理、控制结构等内容, 既着重单片机的基本知识、功能原理的深化阐述，又理论联系实际详细剖析单片机控制直流无刷电动机的...
