55t缆索吊机安装施工工艺

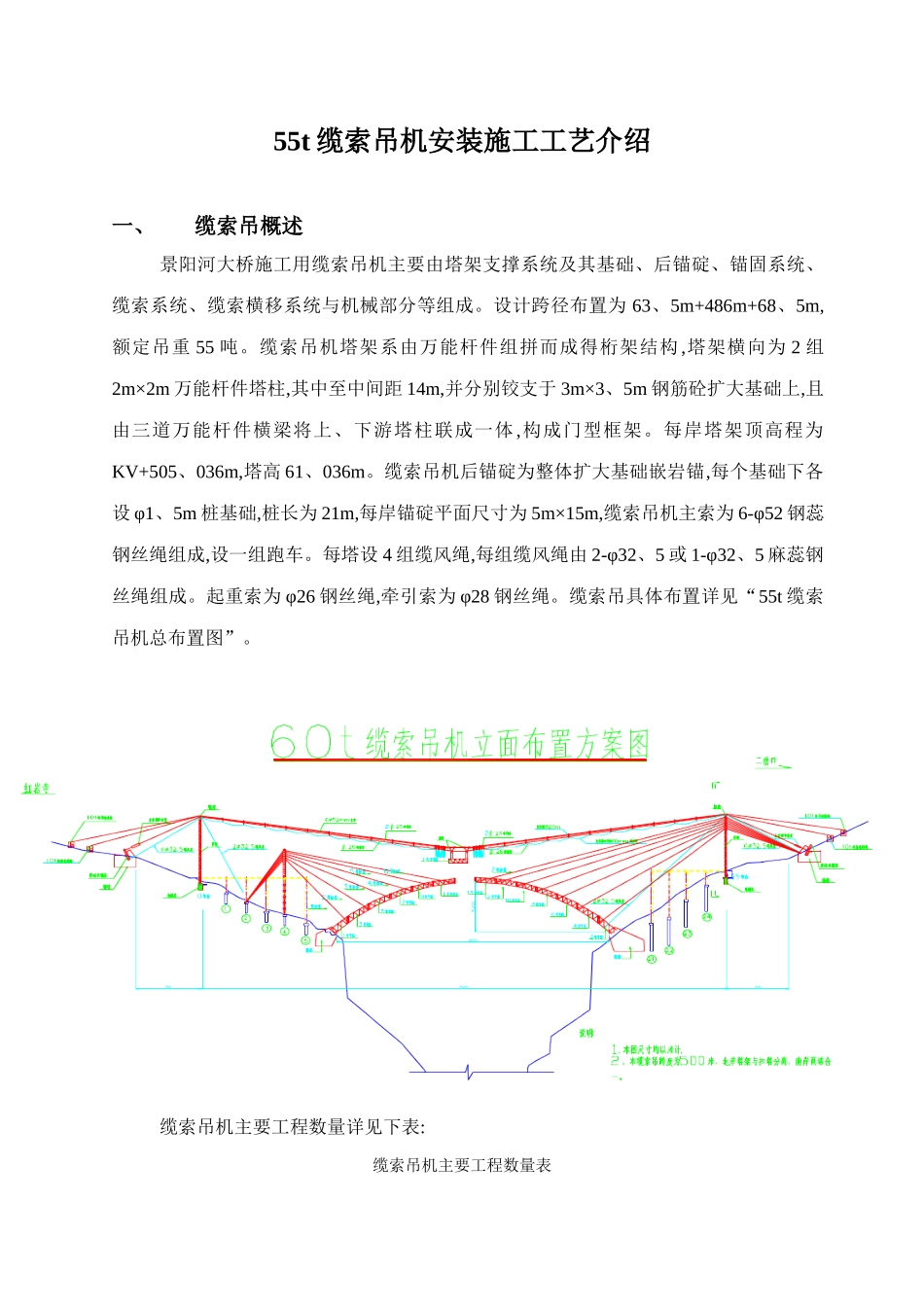

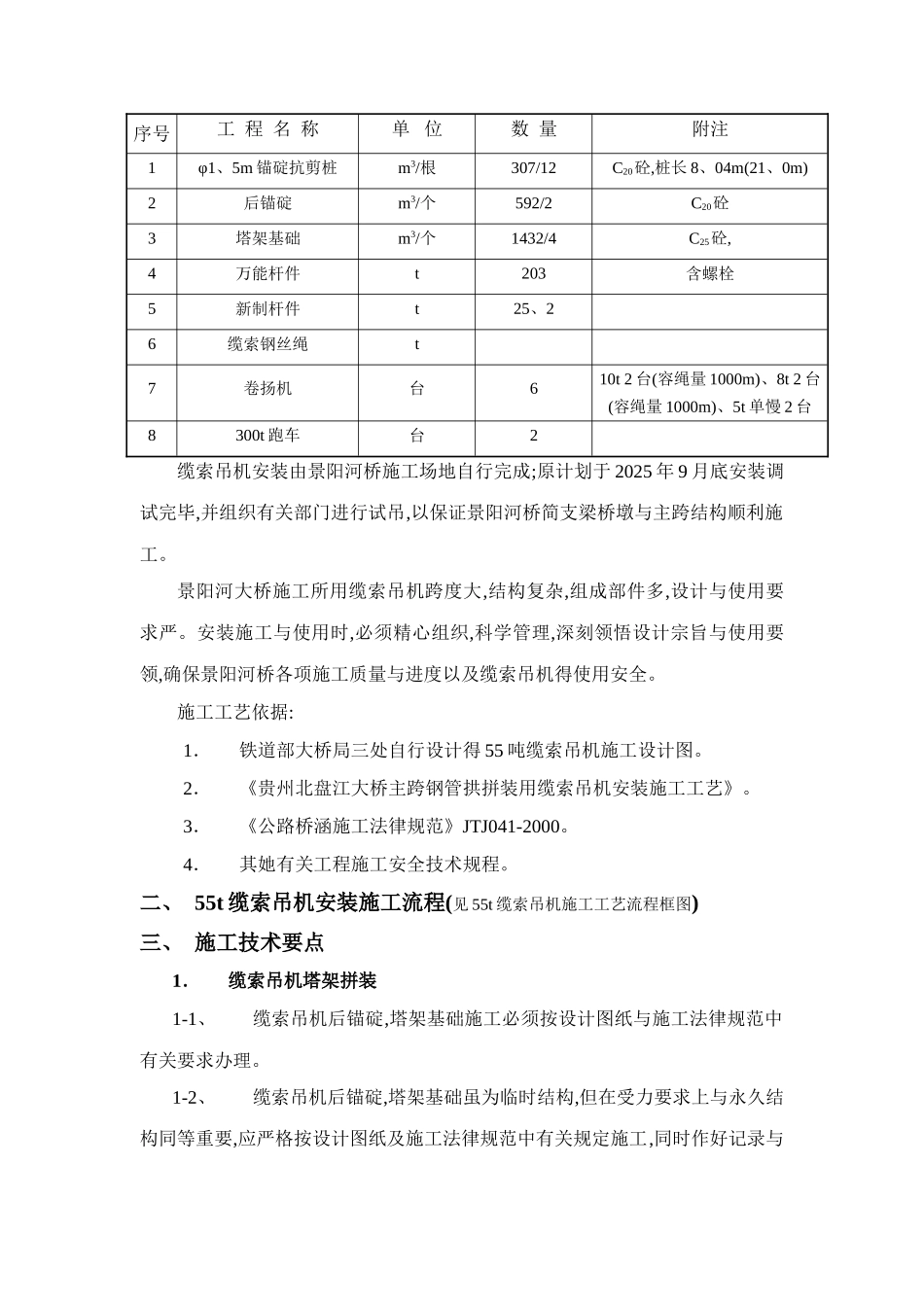

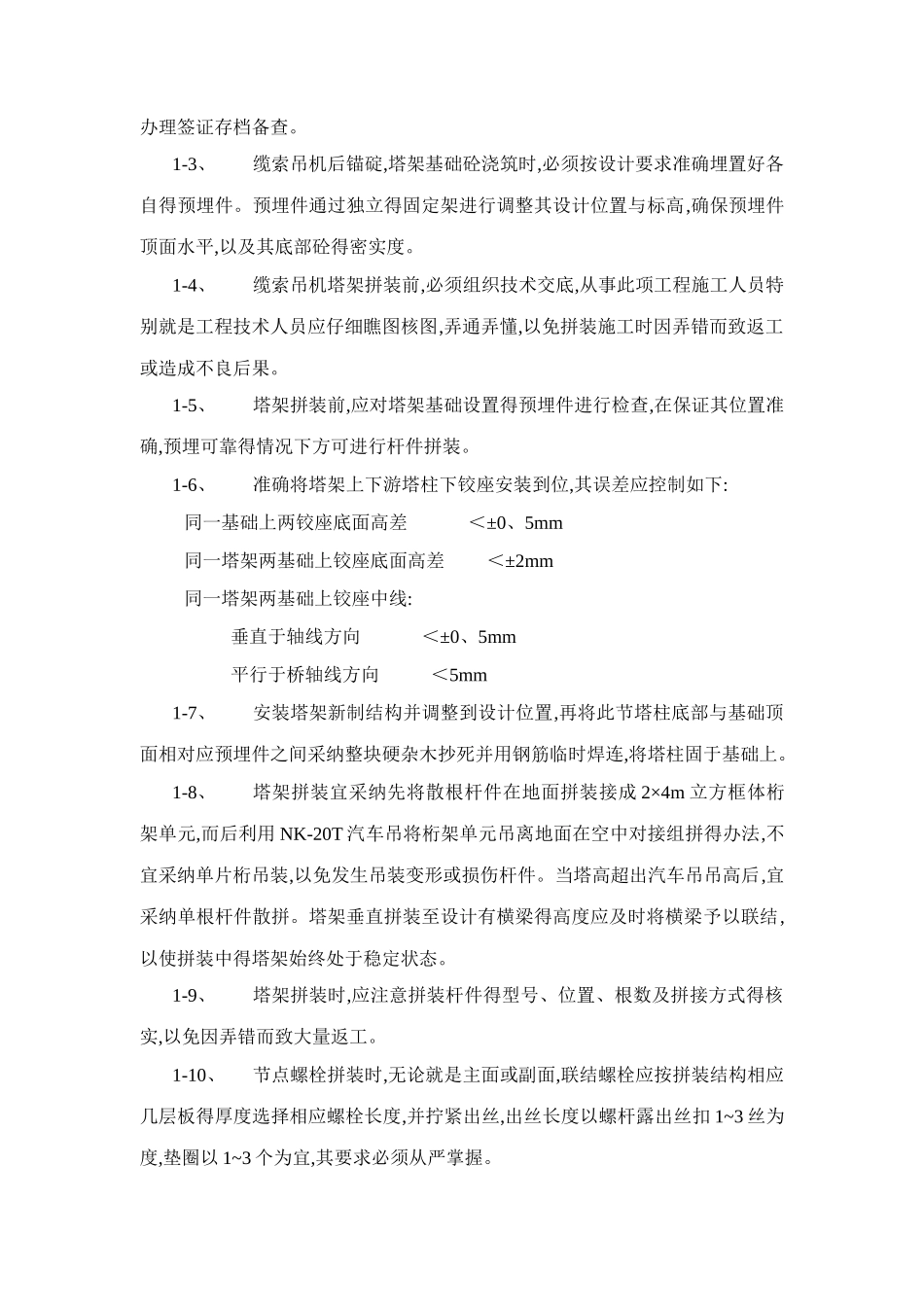

55t 缆索吊机安装施工工艺介绍一、缆索吊概述景阳河大桥施工用缆索吊机主要由塔架支撑系统及其基础、后锚碇、锚固系统、缆索系统、缆索横移系统与机械部分等组成。设计跨径布置为 63、5m+486m+68、5m,额定吊重 55 吨。缆索吊机塔架系由万能杆件组拼而成得桁架结构 ,塔架横向为 2 组2m×2m 万能杆件塔柱,其中至中间距 14m,并分别铰支于 3m×3、5m 钢筋砼扩大基础上,且由三道万能杆件横梁将上、下游塔柱联成一体 ,构成门型框架。每岸塔架顶高程为KV+505、036m,塔高 61、036m。缆索吊机后锚碇为整体扩大基础嵌岩锚,每个基础下各设 φ1、5m 桩基础,桩长为 21m,每岸锚碇平面尺寸为 5m×15m,缆索吊机主索为 6-φ52 钢蕊钢丝绳组成,设一组跑车。每塔设 4 组缆风绳,每组缆风绳由 2-φ32、5 或 1-φ32、5 麻蕊钢丝绳组成。起重索为 φ26 钢丝绳,牵引索为 φ28 钢丝绳。缆索吊具体布置详见“55t 缆索吊机总布置图”。缆索吊机主要工程数量详见下表:缆索吊机主要工程数量表序号工 程 名 称单 位数 量附注1φ1、5m 锚碇抗剪桩m3/根307/12C20砼,桩长 8、04m(21、0m)2后锚碇m3/个592/2C20砼3塔架基础m3/个1432/4C25砼,4万能杆件t203含螺栓5新制杆件t25、26缆索钢丝绳t7卷扬机台610t 2 台(容绳量 1000m)、8t 2 台(容绳量 1000m)、5t 单慢 2 台8300t 跑车台2缆索吊机安装由景阳河桥施工场地自行完成;原计划于 2025 年 9 月底安装调试完毕,并组织有关部门进行试吊,以保证景阳河桥简支梁桥墩与主跨结构顺利施工。景阳河大桥施工所用缆索吊机跨度大,结构复杂,组成部件多,设计与使用要求严。安装施工与使用时,必须精心组织,科学管理,深刻领悟设计宗旨与使用要领,确保景阳河桥各项施工质量与进度以及缆索吊机得使用安全。施工工艺依据:1．铁道部大桥局三处自行设计得 55 吨缆索吊机施工设计图。2．《贵州北盘江大桥主跨钢管拱拼装用缆索吊机安装施工工艺》。3．《公路桥涵施工法律规范》JTJ041-2000。4．其她有关工程施工安全技术规程。二、 55t 缆索吊机安装施工流程(见 55t 缆索吊机施工工艺流程框图)三、 施工技术要点1．缆索吊机塔架拼装1-1、缆索吊机后锚碇,塔架基础施工必须按设计图纸与施工法律规范中有关要求办理。1-2、缆索吊机后锚碇,塔架基础虽为临时结构,但在受力要求上与永久结构同等重要,应严格按设计图纸及施工法律规范中有关规定施工,同时作好记录与办理签证存档备查。1-3、缆索吊机后锚碇,...
