AutoCAD上机练习五阵列VIP专享

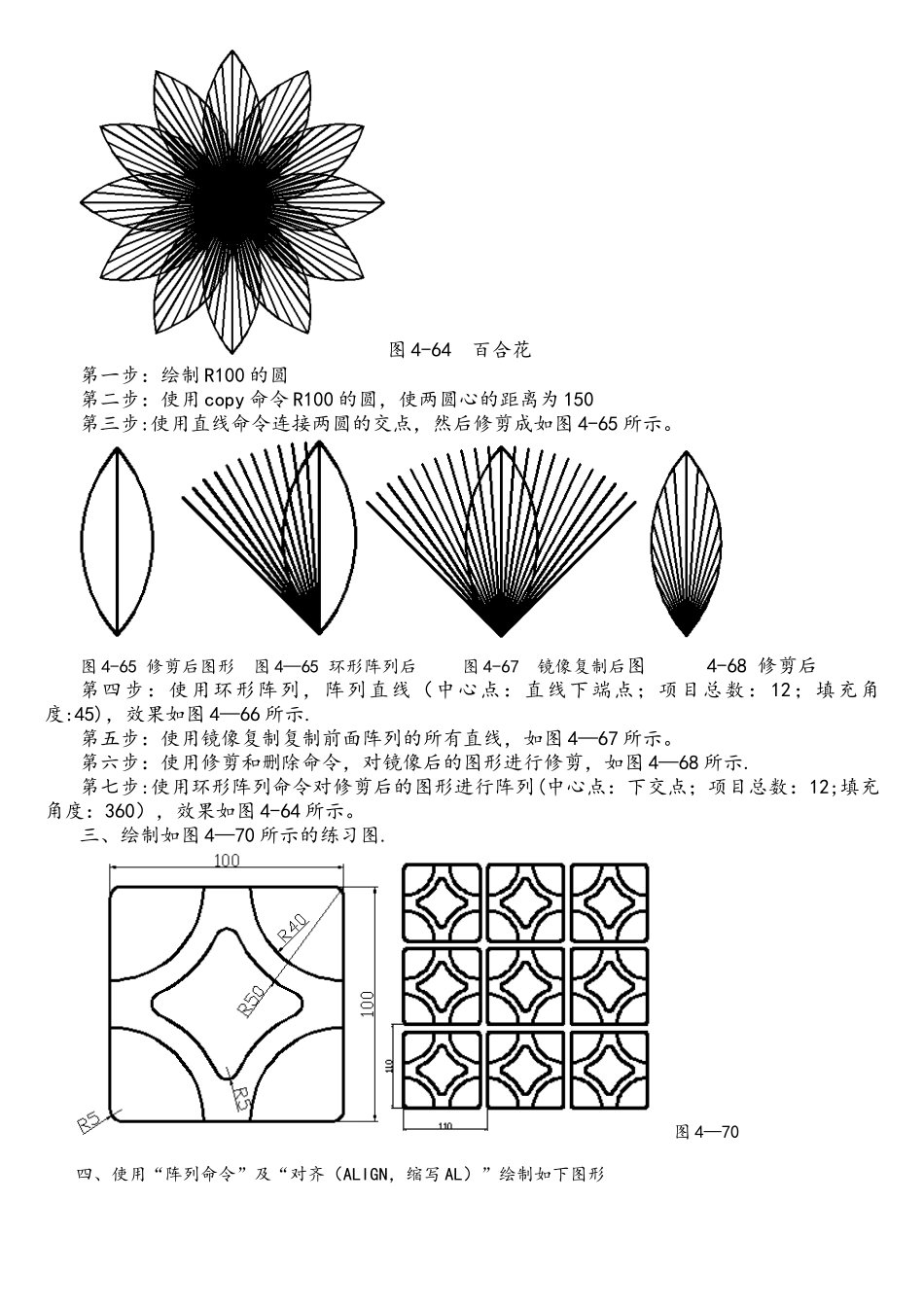

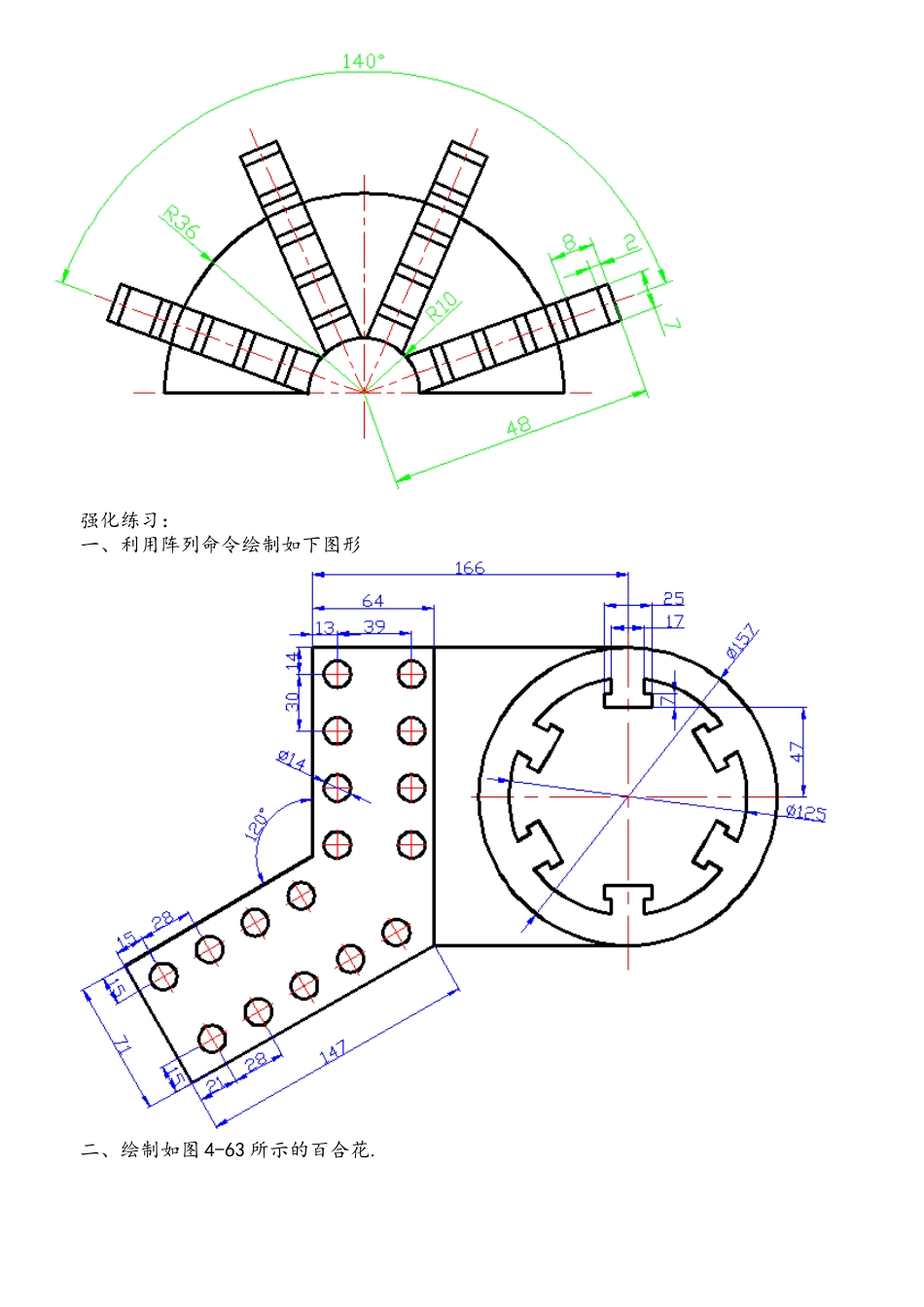

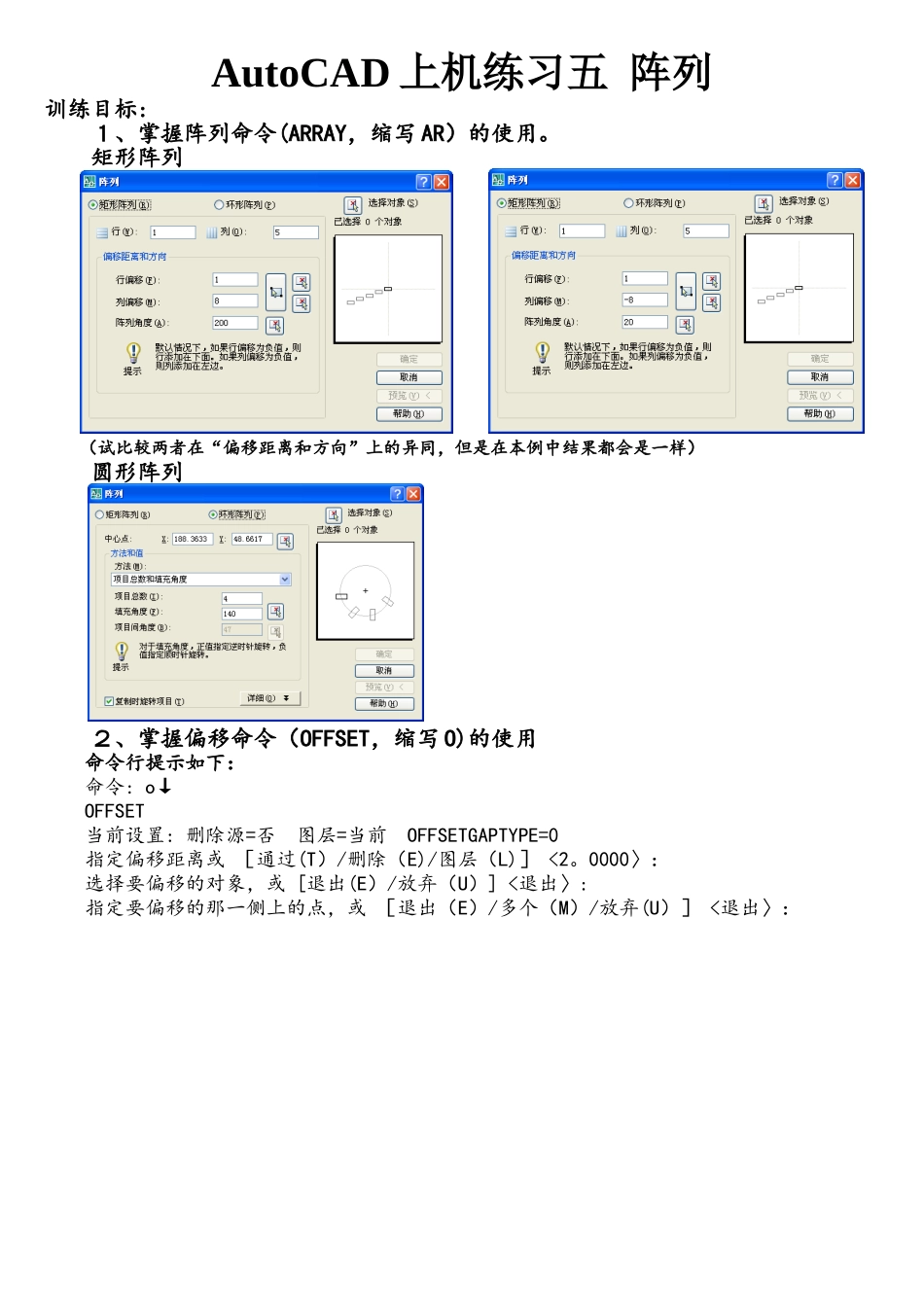

AutoCAD 上机练习五 阵列训练目标:１、掌握阵列命令(ARRAY，缩写 AR）的使用。矩形阵列 （试比较两者在“偏移距离和方向”上的异同，但是在本例中结果都会是一样）圆形阵列２、掌握偏移命令（OFFSET，缩写 O)的使用命令行提示如下：命令: o↓OFFSET当前设置: 删除源=否 图层=当前 OFFSETGAPTYPE=0指定偏移距离或 ［通过(T）/删除（E)/图层（L)］ <2。0000〉： 选择要偏移的对象，或 [退出(E）/放弃（U）] <退出〉:指定要偏移的那一侧上的点，或 ［退出（E）/多个（M）/放弃(U）］ <退出〉：强化练习：一、利用阵列命令绘制如下图形二、绘制如图 4-63 所示的百合花.图 4-64 百合花第一步：绘制 R100 的圆第二步：使用 copy 命令 R100 的圆，使两圆心的距离为 150第三步:使用直线命令连接两圆的交点，然后修剪成如图 4-65 所示。 图 4-65 修剪后图形 图 4—65 环形阵列后 图 4-67 镜像复制后图 4-68 修剪后第四步：使用环形阵列，阵列直线（中心点：直线下端点；项目总数： 12；填充角度:45)，效果如图 4—66 所示.第五步：使用镜像复制复制前面阵列的所有直线，如图 4—67 所示。第六步：使用修剪和删除命令，对镜像后的图形进行修剪，如图 4—68 所示.第七步:使用环形阵列命令对修剪后的图形进行阵列(中心点：下交点；项目总数：12;填充角度：360），效果如图 4-64 所示。三、绘制如图 4—70 所示的练习图. 图 4—70四、使用“阵列命令”及“对齐（ALIGN，缩写 AL）”绘制如下图形
