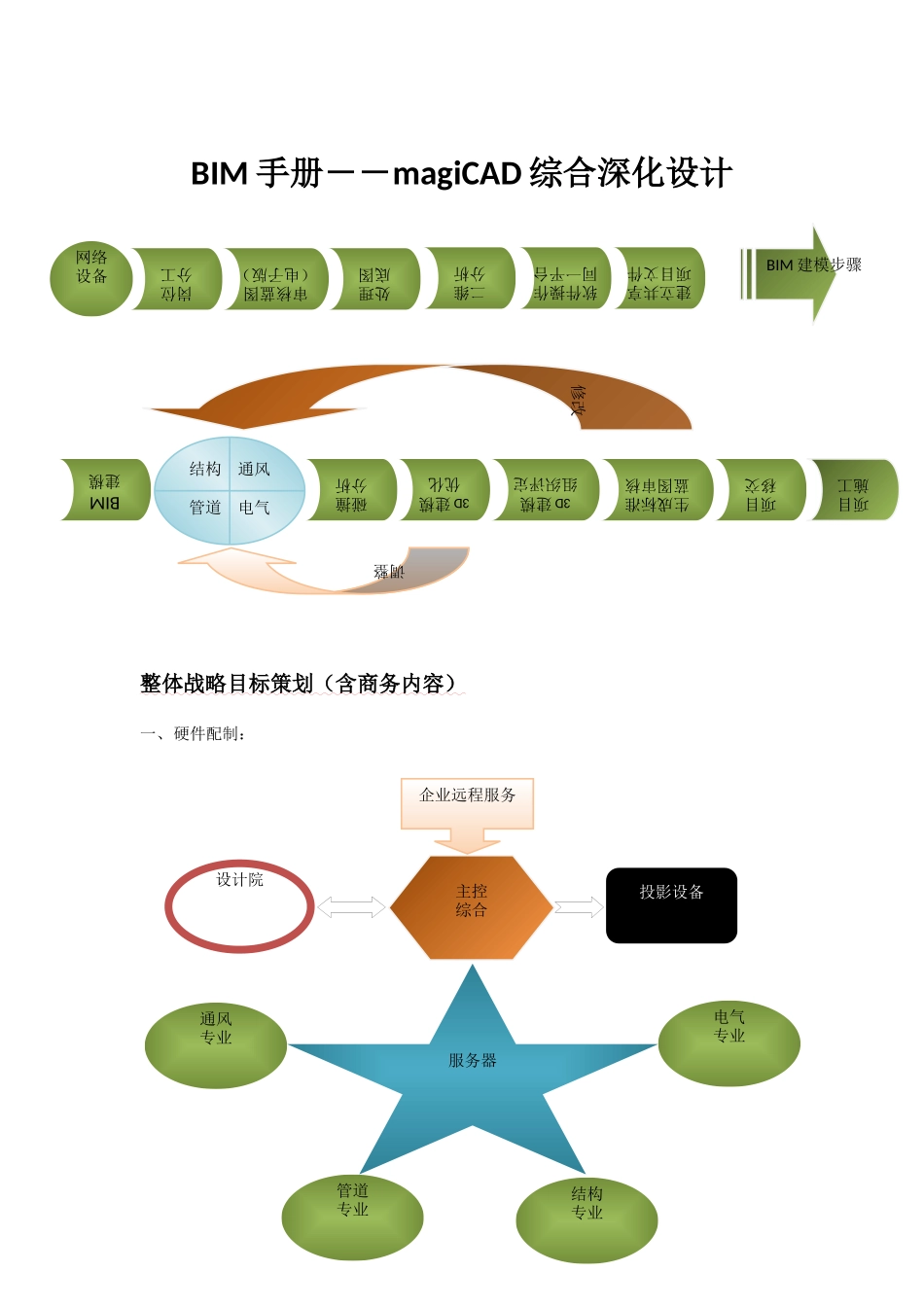

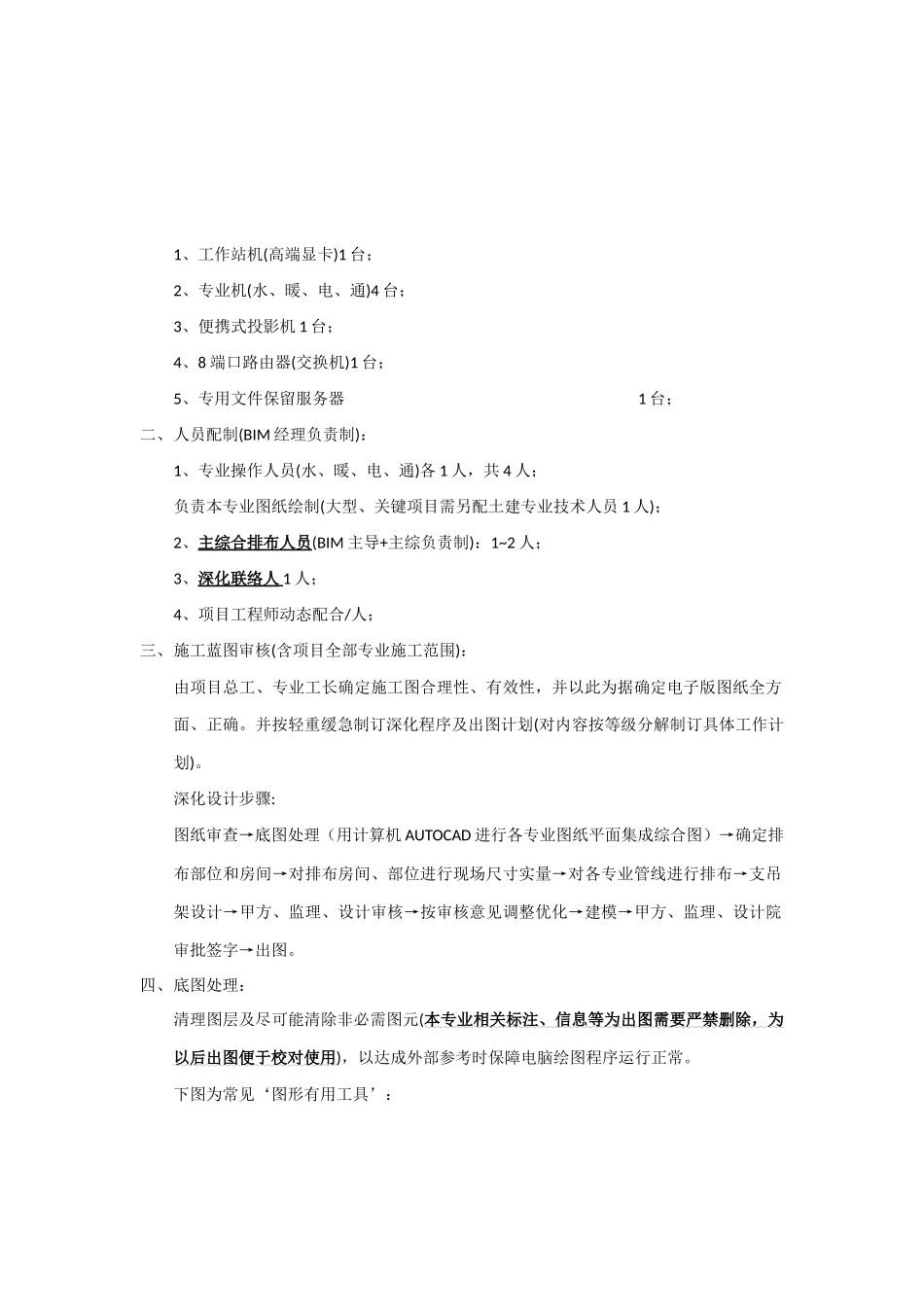

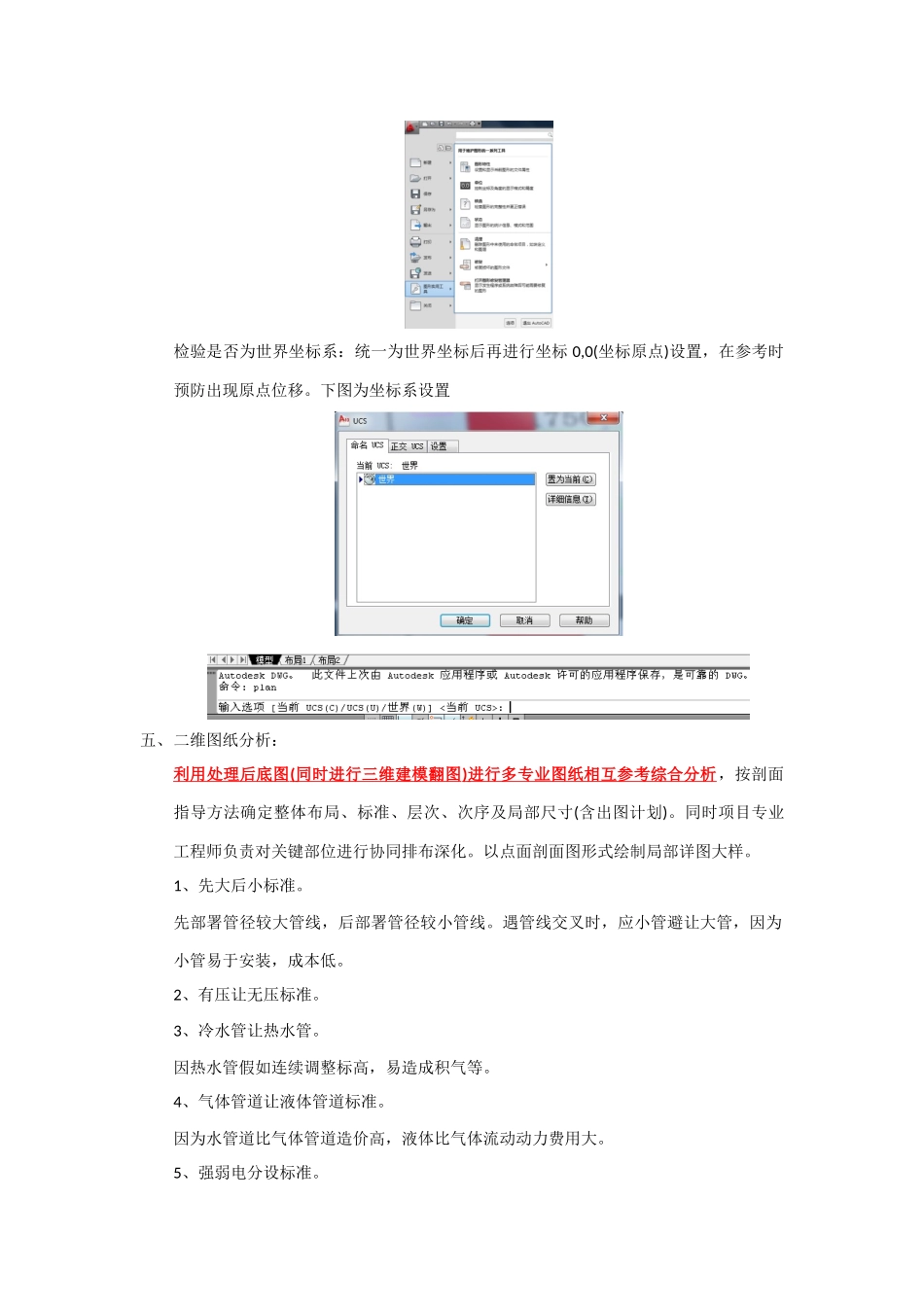

审核蓝图（电子版）岗位分工网络设备处理底图二维分析软件操作同一平台建立共享项目文件BIM建模结构 通风管道 电气碰撞分析调整3D 建模优化3D 建模组织评定生成标准蓝图审核修改项目移交项目施工BIM 建模步骤服务器设计院电气专业通风专业结构专业管道专业主控综合投影设备企业远程服务BIM 手册――magiCAD 综合深化设计整体战略目标策划（含商务内容）一、硬件配制：1、工作站机(高端显卡)1 台；2、专业机(水、暖、电、通)4 台；3、便携式投影机 1 台；4、8 端口路由器(交换机)1 台；5、专用文件保留服务器 1 台；二、人员配制(BIM 经理负责制)：1、专业操作人员(水、暖、电、通)各 1 人，共 4 人；负责本专业图纸绘制(大型、关键项目需另配土建专业技术人员 1 人)；2、主综合排布人员(BIM 主导+主综负责制)：1~2 人；3、深化联络人 1 人；4、项目工程师动态配合/人；三、施工蓝图审核(含项目全部专业施工范围)：由项目总工、专业工长确定施工图合理性、有效性，并以此为据确定电子版图纸全方面、正确。并按轻重缓急制订深化程序及出图计划(对内容按等级分解制订具体工作计划)。深化设计步骤:图纸审查→底图处理（用计算机 AUTOCAD 进行各专业图纸平面集成综合图）→确定排布部位和房间→对排布房间、部位进行现场尺寸实量→对各专业管线进行排布→支吊架设计→甲方、监理、设计审核→按审核意见调整优化→建模→甲方、监理、设计院审批签字→出图。四、底图处理：清理图层及尽可能清除非必需图元(本专业相关标注、信息等为出图需要严禁删除，为以后出图便于校对使用)，以达成外部参考时保障电脑绘图程序运行正常。下图为常见‘图形有用工具’：检验是否为世界坐标系：统一为世界坐标后再进行坐标 0,0(坐标原点)设置，在参考时预防出现原点位移。下图为坐标系设置五、二维图纸分析：利用处理后底图 ( 同时进行三维建模翻图 ) 进行多专业图纸相互参考综合分析 ，按剖面指导方法确定整体布局、标准、层次、次序及局部尺寸(含出图计划)。同时项目专业工程师负责对关键部位进行协同排布深化。以点面剖面图形式绘制局部详图大样。1、先大后小标准。先部署管径较大管线，后部署管径较小管线。遇管线交叉时，应小管避让大管，因为小管易于安装，成本低。2、有压让无压标准。3、冷水管让热水管。因热水管假如连续调整标高，易造成积气等。4、气体管道让液体管道标准。因为水管道比气体管道造价高，液体比气体流动动力费...
