CCM数采仪软件设计项目说明指导书

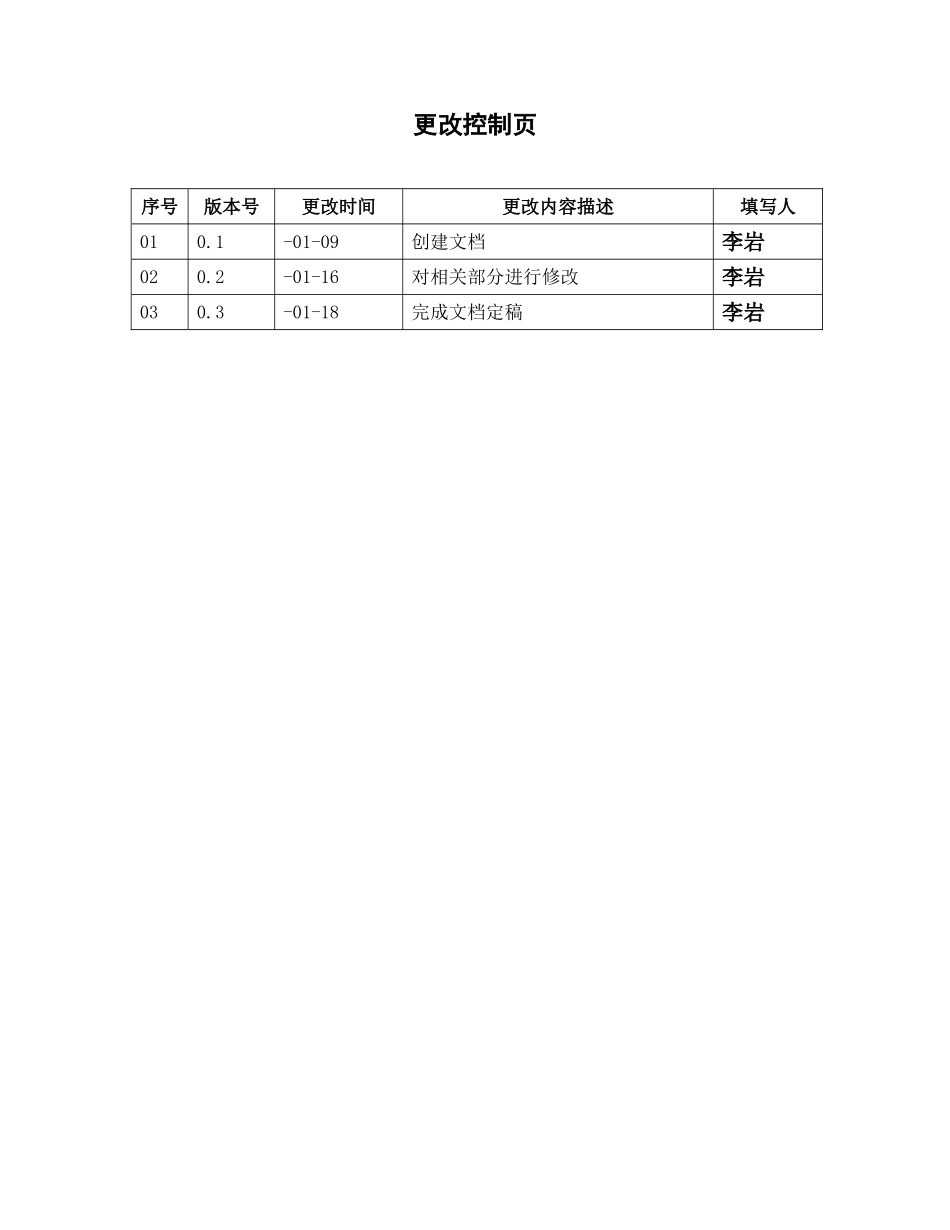

编码：3C-SPI-E-RD-T02戈顿三希科技(南京)3C 数据采集传输仪软件 V2.0软件设计说明书拟制人 李 岩 日期 ＿ - 01-09 ＿ 审核人 蔡志林 日期 ＿ -01-16 ＿＿ 同意人 郑益公 日期 ＿ -01-18 ＿＿ 更改控制页序号版本号更改时间更改内容描述填写人010.1-01-09创建文档李岩020.2-01-16对相关部分进行修改李岩030.3-01-18完成文档定稿李岩1、引言1． 1、 编 写 目 标本文档定义了用于3C 数据采集传输仪软件V2.0规格和参数，初步对软件结构做出了总体设计，以此作为具体设计依据。本文档使用者为戈顿三希科技（南京）数采仪开发课题组。1． 2、 背 景系统名称3C数据采集传输仪软件V2.0任务提出者戈顿三希科技（南京）项目目标对C&M3000型数据采集传输装置提供软件支持开发者蔡志林、李岩等用户戈顿三希科技（南京）1． 3、 定 义IP（Internet Protocol ）：Internet 协议TCP（Transmission Control Protocol ）：传输控制协议UDP （User Datagram Protocol,）：用户数据报Socket： 套接字，原为UNIX 专用网络通信接口，伴随UNIX 广泛使用而被移植到DOS 和Windows 系统。ODM （Outsource Design Manufacturer）：外购设计制造商OEM （Original Equipment Manufacturer）： 原始设备制造商Flash （硬件中）： 闪速存放器DTU 数据传输单元设备CDMA GPRS 2、总体设计2． 1、 需 求 要 求2． 1． 1、 通 用 性 要 求C&M 3000型数采仪需能够采集监测站点中全部监测参数，还能够经过自动监测仪器设备输出口猎取其工作状态，如运行、采样、测量、留样、校准、报警、开启、停止、清洗、药剂添加、远程对时、供电状态、气象参数、室内温湿度及烟感、水感等安全信息等。2． 1． 2、 通 信 方 法 要 求C&M 3000 型数采仪需支持以下通信方法（1 ）无线通讯方法：CDMA 、GPRS ；有线通讯方法：宽带、ADSL、光纤；（2 ）无线+ 有线：支持上述任意一个无线和任意一个有线通讯方法组合，有线无线互为备用，提升数据上传率。2． 1． 3、 可 编 程 功 效 要 求C&M 3000 型数采仪作为一个嵌入式计算机系统，需含有可编程功效，可支持和任意监测设备和监控中心通信。2． 1． 4、 单 点 多 发 功 效 要 求C&M 3000 型数采仪需支持和监控中心之间一对多通信方法，最多可同时和4 个实行不一样通信规约监控中心系统进行通信。2． 1． 5、 输 入 输 出 端...
