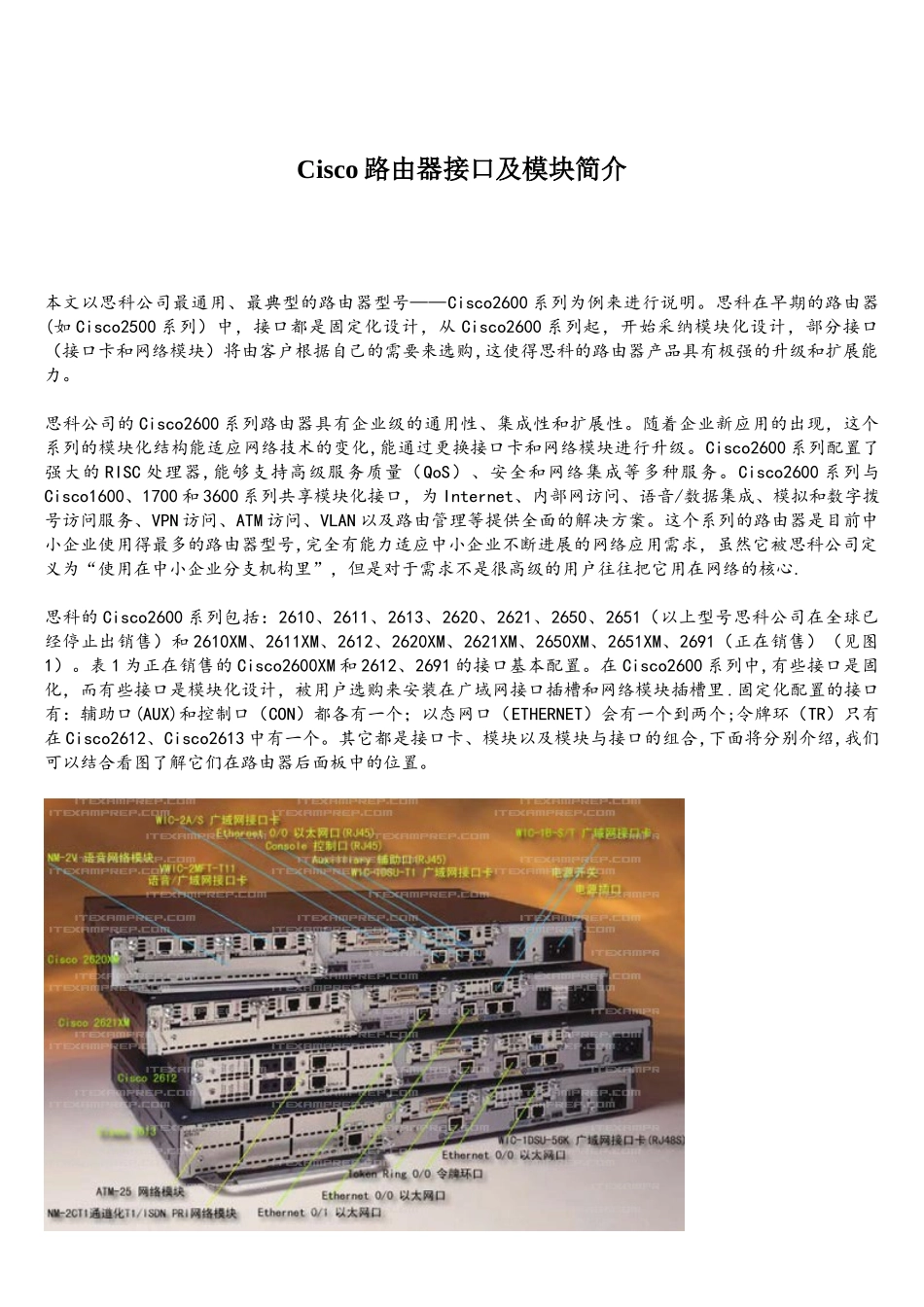

Cisco 路由器接口及模块简介本文以思科公司最通用、最典型的路由器型号——Cisco2600 系列为例来进行说明。思科在早期的路由器(如 Cisco2500 系列）中，接口都是固定化设计，从 Cisco2600 系列起，开始采纳模块化设计，部分接口（接口卡和网络模块）将由客户根据自己的需要来选购,这使得思科的路由器产品具有极强的升级和扩展能力。 思科公司的 Cisco2600 系列路由器具有企业级的通用性、集成性和扩展性。随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化,能通过更换接口卡和网络模块进行升级。Cisco2600 系列配置了强大的 RISC 处理器,能够支持高级服务质量（QoS）、安全和网络集成等多种服务。Cisco2600 系列与Cisco1600、1700 和 3600 系列共享模块化接口，为 Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN 访问、ATM 访问、VLAN 以及路由管理等提供全面的解决方案。这个系列的路由器是目前中小企业使用得最多的路由器型号,完全有能力适应中小企业不断进展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心. 思科的 Cisco2600 系列包括：2610、2611、2613、2620、2621、2650、2651（以上型号思科公司在全球已经停止出销售）和 2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691（正在销售）（见图1）。表 1 为正在销售的 Cisco2600XM 和 2612、2691 的接口基本配置。在 Cisco2600 系列中,有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里 .固定化配置的接口有：辅助口(AUX)和控制口（CON）都各有一个；以态网口（ETHERNET）会有一个到两个;令牌环（TR）只有在 Cisco2612、Cisco2613 中有一个。其它都是接口卡、模块以及模块与接口的组合,下面将分别介绍,我们可以结合看图了解它们在路由器后面板中的位置。 一、普通 RJ45 接口 1、Auxiliary——辅助口(RJ45) 辅助口一般作为路由器远程 MODEM 拨号的接口,它是一个异步串行口。它有以下功能：（1）远程拨号调试功能：AUX 串行口可以连接调制解调器，用户可以通过电话拨号方式，对设备进行远程调试。（2）拨号备份功能：作为主干线路的备份，AUX 串行口连接调制解调器,当主线路断掉后,系统会自动启动AUX 端口电话拨号连接。它通过直通双绞线从 AUX 的 RJ45 口连接到提供 R...
