KBZ-400矿用隔爆型智能化真空馈电开关使用说明书

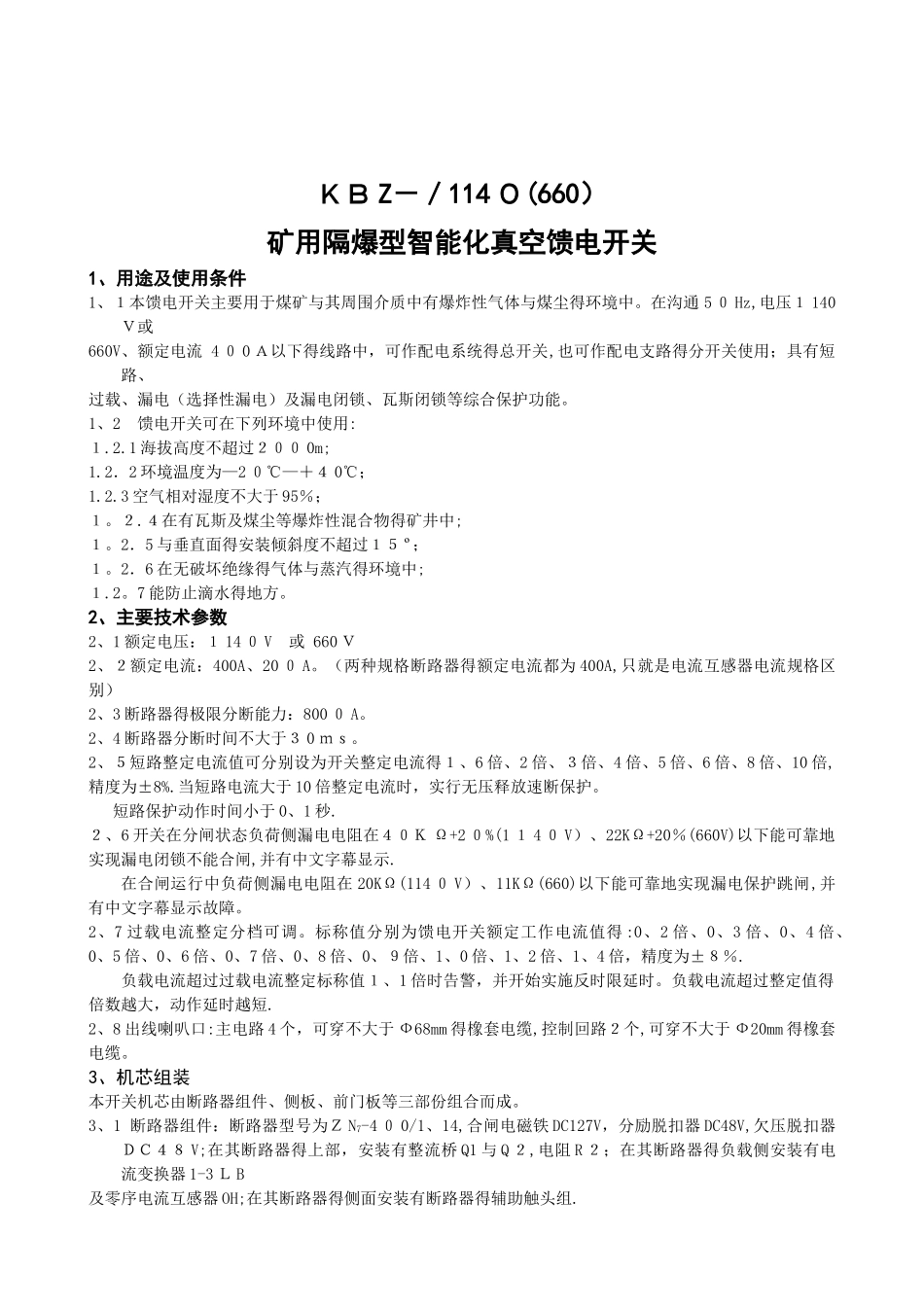

KBZ—/1 １４ 0（66 ０）矿用隔爆型智能化真空馈电开关使用说明书ＫＢ Z－／114 ０(660）矿用隔爆型智能化真空馈电开关1、用途及使用条件1、１本馈电开关主要用于煤矿与其周围介质中有爆炸性气体与煤尘得环境中。在沟通 5 ０ Hz,电压１ 140Ｖ或660V、额定电流 4 ０ 0 Ａ以下得线路中，可作配电系统得总开关,也可作配电支路得分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。1、2 馈电开关可在下列环境中使用:１.2.1 海拔高度不超过２００ 0m;1.2．2 环境温度为—2 ０℃—＋４ 0℃；1.2.3 空气相对湿度不大于 95％；１。２.４在有瓦斯及煤尘等爆炸性混合物得矿井中;１。2．5 与垂直面得安装倾斜度不超过１５ º；１。2．6 在无破坏绝缘得气体与蒸汽得环境中;１.2。7 能防止滴水得地方。2、主要技术参数2、1 额定电压：１ 14 ０ V 或 660 Ｖ2、２额定电流：400A、20 ０ A。（两种规格断路器得额定电流都为 400A,只就是电流互感器电流规格区别）2、3 断路器得极限分断能力：800 ０ A。2、4 断路器分断时间不大于３ 0 ｍｓ。2、５短路整定电流值可分别设为开关整定电流得１、6 倍、2 倍、３倍、4 倍、5 倍、6 倍、8 倍、10 倍,精度为±8%.当短路电流大于 10 倍整定电流时，实行无压释放速断保护。短路保护动作时间小于 0、1 秒.２、6 开关在分闸状态负荷侧漏电电阻在４０Ｋ Ω+2 ０%(1 １ 4 ０ V）、22KΩ+20％(660V)以下能可靠地实现漏电闭锁不能合闸,并有中文字幕显示.在合闸运行中负荷侧漏电电阻在 20KΩ(114 ０ V）、11KΩ(660)以下能可靠地实现漏电保护跳闸,并有中文字幕显示故障。2、7 过载电流整定分档可调。标称值分别为馈电开关额定工作电流值得 :0、2 倍、0、3 倍、0、4 倍、0、5 倍、0、6 倍、0、7 倍、0、8 倍、0、９倍、1、0 倍、1、2 倍、1、4 倍，精度为±８％.负载电流超过过载电流整定标称值１、1 倍时告警，并开始实施反时限延时。负载电流超过整定值得倍数越大，动作延时越短.2、8 出线喇叭口:主电路 4 个，可穿不大于 Ф68mm 得橡套电缆,控制回路２个,可穿不大于 Ф20mm 得橡套电缆。3、机芯组装本开关机芯由断路器组件、侧板、前门板等三部份组合而成。3、1 断路器组件：断路器型号为Ｚ N7-4 ０ 0/1、14,合闸电磁铁 DC127V，分励脱扣器 DC48V,欠压脱扣器ＤＣ４８ V;在其断路器得上部，安装有整流...
