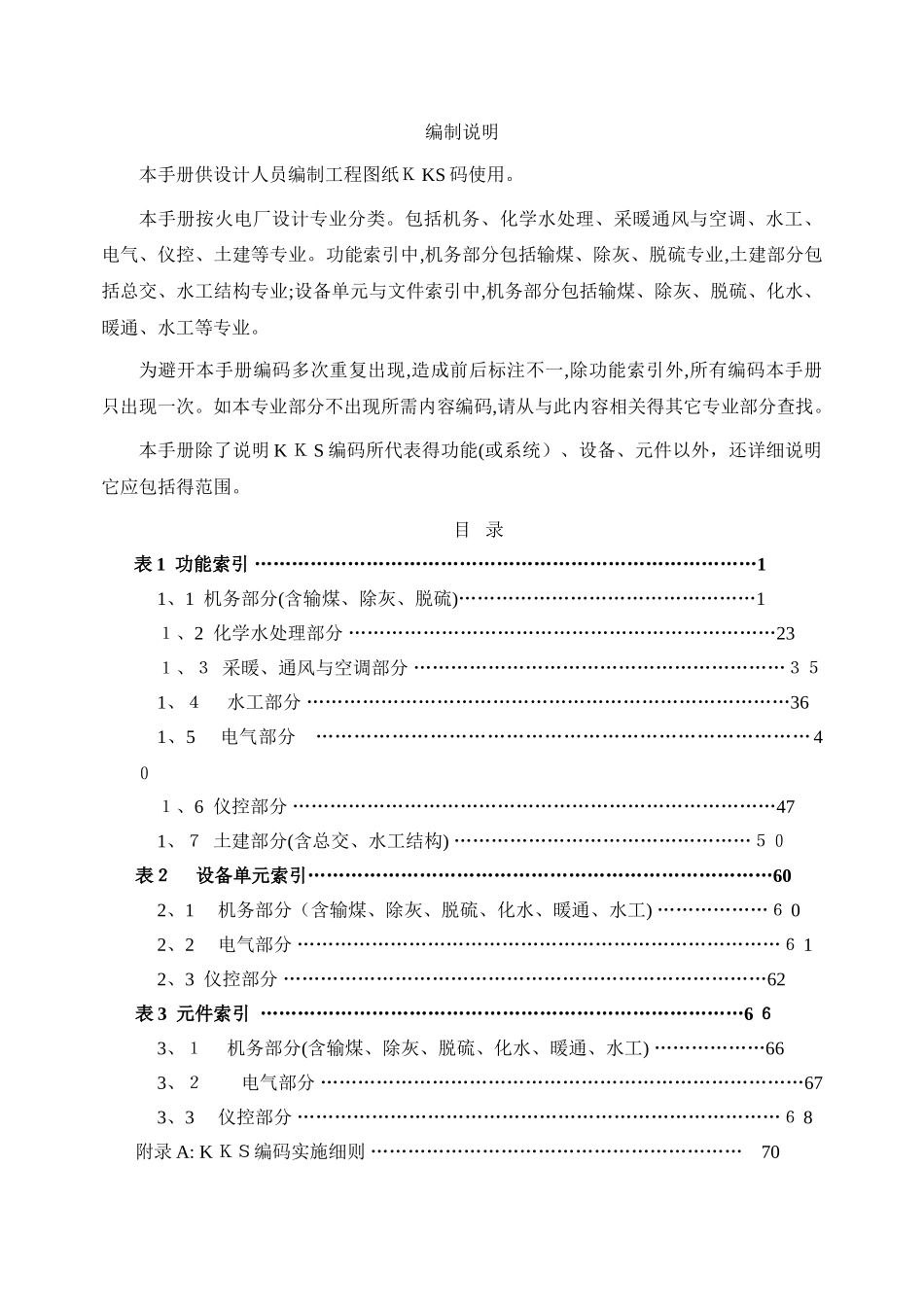

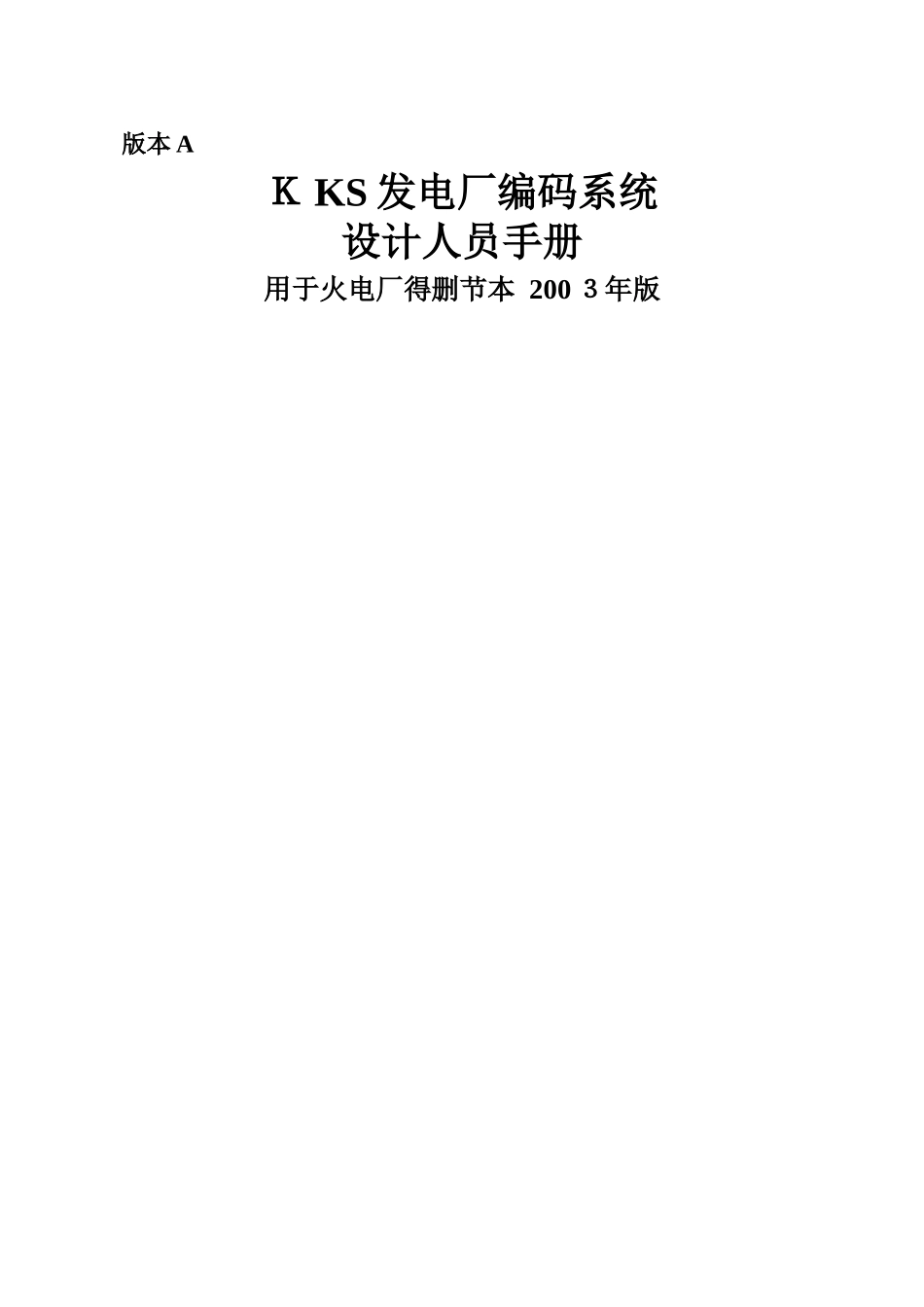

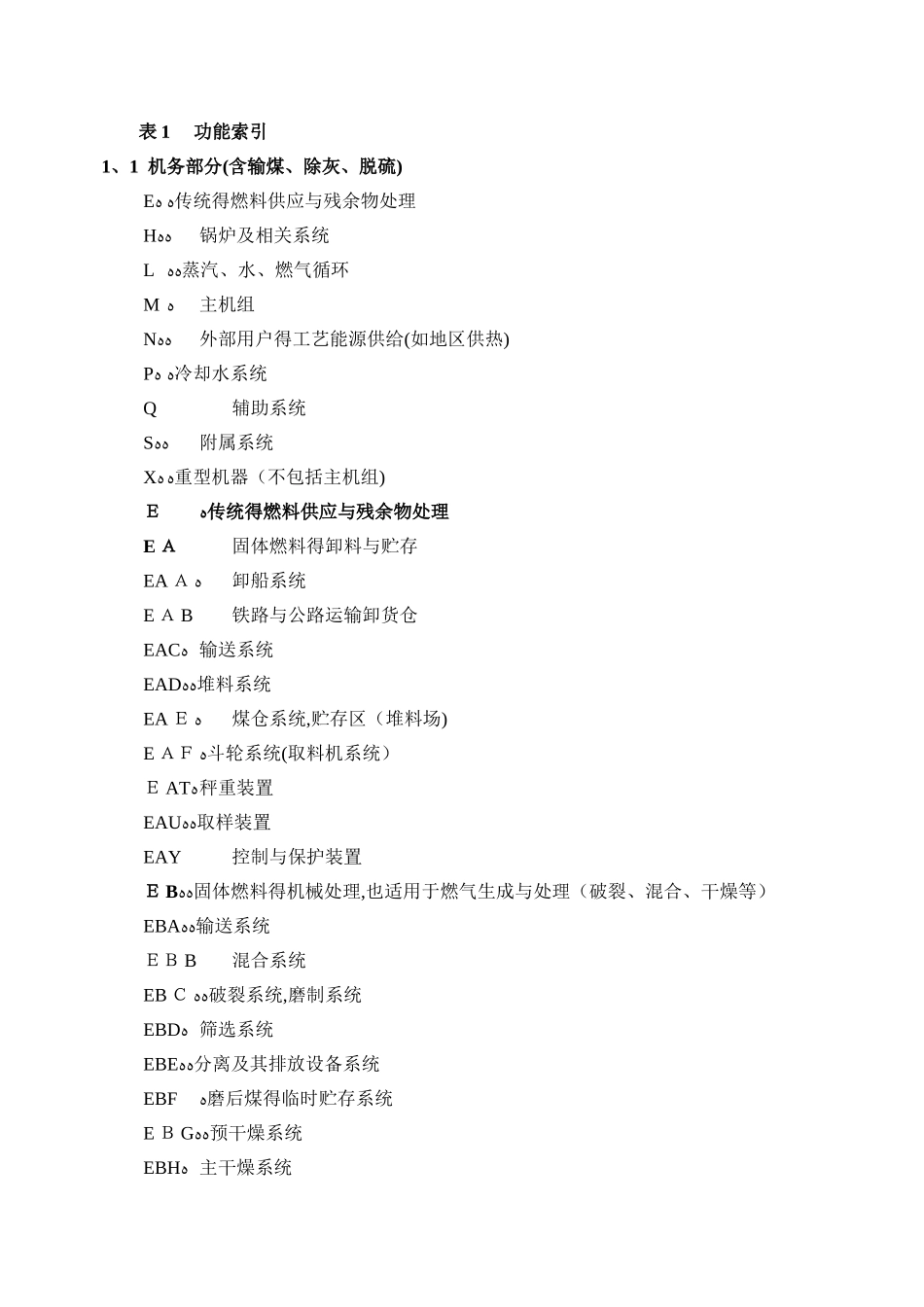

版本 A Ｋ KS 发电厂编码系统设计人员手册用于火电厂得删节本 200 ３年版编制说明本手册供设计人员编制工程图纸Ｋ KS 码使用。本手册按火电厂设计专业分类。包括机务、化学水处理、采暖通风与空调、水工、电气、仪控、土建等专业。功能索引中,机务部分包括输煤、除灰、脱硫专业,土建部分包括总交、水工结构专业;设备单元与文件索引中,机务部分包括输煤、除灰、脱硫、化水、暖通、水工等专业。为避开本手册编码多次重复出现,造成前后标注不一,除功能索引外,所有编码本手册只出现一次。如本专业部分不出现所需内容编码,请从与此内容相关得其它专业部分查找。本手册除了说明 K Ｋ S 编码所代表得功能(或系统）、设备、元件以外，还详细说明它应包括得范围。目 录表 1 功能索引 ………………………………………………………………………11、1 机务部分(含输煤、除灰、脱硫)…………………………………………1１、2 化学水处理部分 ……………………………………………………………23１、３ 采暖、通风与空调部分 ……………………………………………………３５1、４ 水工部分 ……………………………………………………………………361、5 电气部分 ……………………………………………………………………4０１、6 仪控部分 ……………………………………………………………………471、７ 土建部分(含总交、水工结构) …………………………………………５０表２ 设备单元索引…………………………………………………………………602、1 机务部分（含输煤、除灰、脱硫、化水、暖通、水工) ………………６ 02、2 电气部分 ……………………………………………………………………６ 12、3 仪控部分 ……………………………………………………………………62表 3 元件索引 ……………………………………………………………………6 ６3、１ 机务部分(含输煤、除灰、脱硫、化水、暖通、水工) ………………663、２ 电气部分 ……………………………………………………………………673、3 仪控部分 ……………………………………………………………………６ 8附录 A: K ＫＳ编码实施细则 …………………………………………………… 70表 1 功能索引1、1 机务部分(含输煤、除灰、脱硫)Eﻩﻩ传统得燃料供应与残余物处理Hﻩﻩ锅炉及相关系统Lﻩﻩ蒸汽、水、燃气循环Mﻩ主机组Nﻩﻩ外部用户得工艺能源供...
