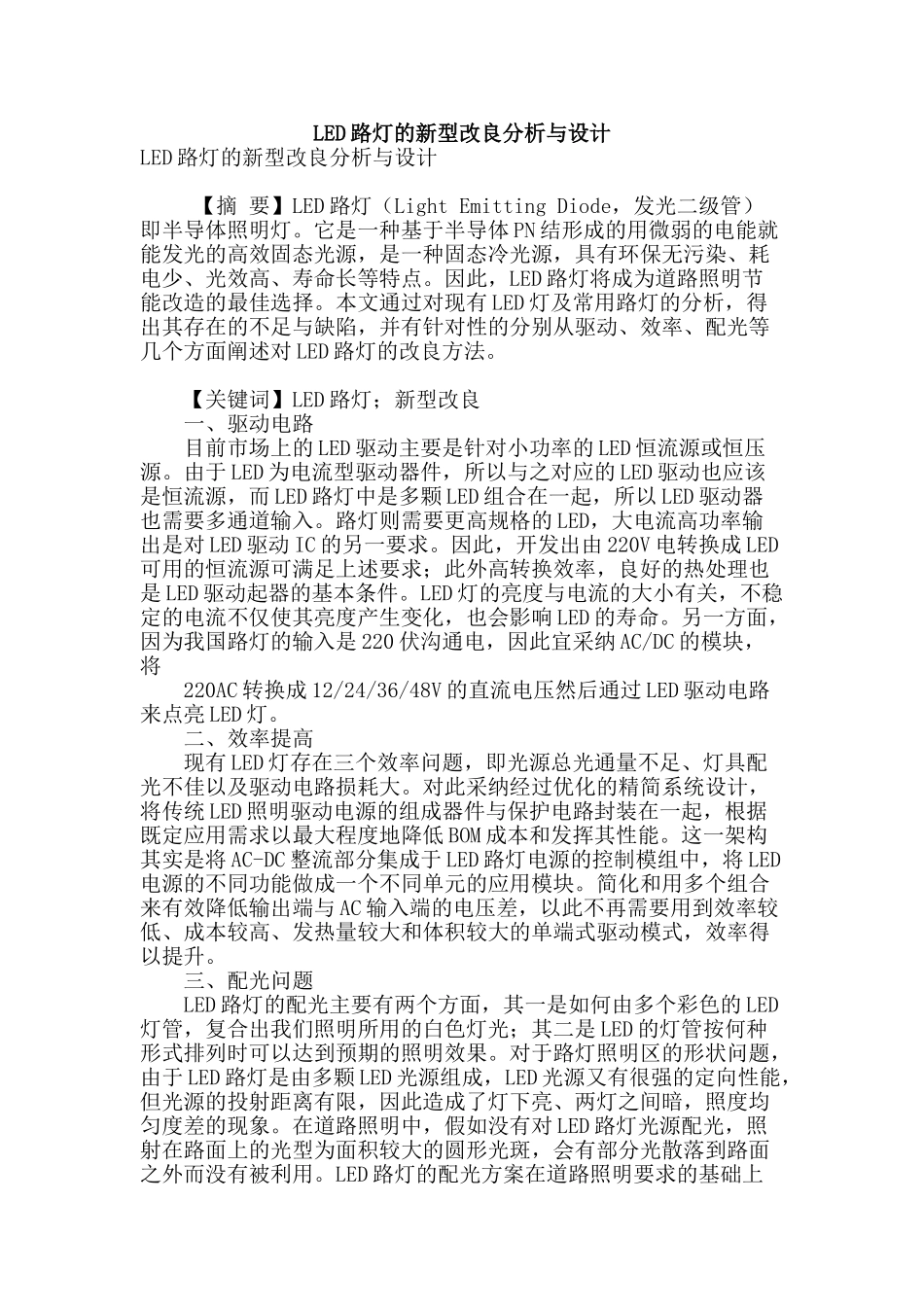

led路灯的新型改良分析与设计

LED 路灯的新型改良分析与设计LED 路灯的新型改良分析与设计 【摘 要】LED 路灯（Light Emitting Diode，发光二级管）即半导体照明灯。它是一种基于半导体 PN 结形成的用微弱的电能就能发光的高效固态光源，是一种固态冷光源，具有环保无污染、耗电少、光效高、寿命长等特点。因此，LED 路灯将成为道路照明节能改造的最佳选择。本文通过对现有 LED 灯及常用路灯的分析，得出其存在的不足与缺陷，并有针对性的分别从驱动、效率、配光等几个方面阐述对 LED 路灯的改良方法。 【关键词】LED 路灯；新型改良 一、驱动电路 目前市场上的 LED 驱动主要是针对小功率的 LED 恒流源或恒压源。由于 LED 为电流型驱动器件，所以与之对应的 LED 驱动也应该是恒流源，而 LED 路灯中是多颗 LED 组合在一起，所以 LED 驱动器也需要多通道输入。路灯则需要更高规格的 LED，大电流高功率输出是对 LED 驱动 IC 的另一要求。因此，开发出由 220V 电转换成 LED可用的恒流源可满足上述要求；此外高转换效率，良好的热处理也是 LED 驱动起器的基本条件。LED 灯的亮度与电流的大小有关，不稳定的电流不仅使其亮度产生变化，也会影响 LED 的寿命。另一方面，因为我国路灯的输入是 220 伏沟通电，因此宜采纳 AC/DC 的模块，将 220AC 转换成 12/24/36/48V 的直流电压然后通过 LED 驱动电路来点亮 LED 灯。 二、效率提高 现有 LED 灯存在三个效率问题，即光源总光通量不足、灯具配光不佳以及驱动电路损耗大。对此采纳经过优化的精简系统设计，将传统 LED 照明驱动电源的组成器件与保护电路封装在一起，根据既定应用需求以最大程度地降低 BOM 成本和发挥其性能。这一架构其实是将 AC-DC 整流部分集成于 LED 路灯电源的控制模组中，将 LED电源的不同功能做成一个不同单元的应用模块。简化和用多个组合来有效降低输出端与 AC 输入端的电压差，以此不再需要用到效率较低、成本较高、发热量较大和体积较大的单端式驱动模式，效率得以提升。 三、配光问题 LED 路灯的配光主要有两个方面，其一是如何由多个彩色的 LED灯管，复合出我们照明所用的白色灯光；其二是 LED 的灯管按何种形式排列时可以达到预期的照明效果。对于路灯照明区的形状问题，由于 LED 路灯是由多颗 LED 光源组成，LED 光源又有很强的定向性能，但光源的投射距离有限，因此造成了灯下亮、两灯之间暗，照度均匀度差的现象。在道...
