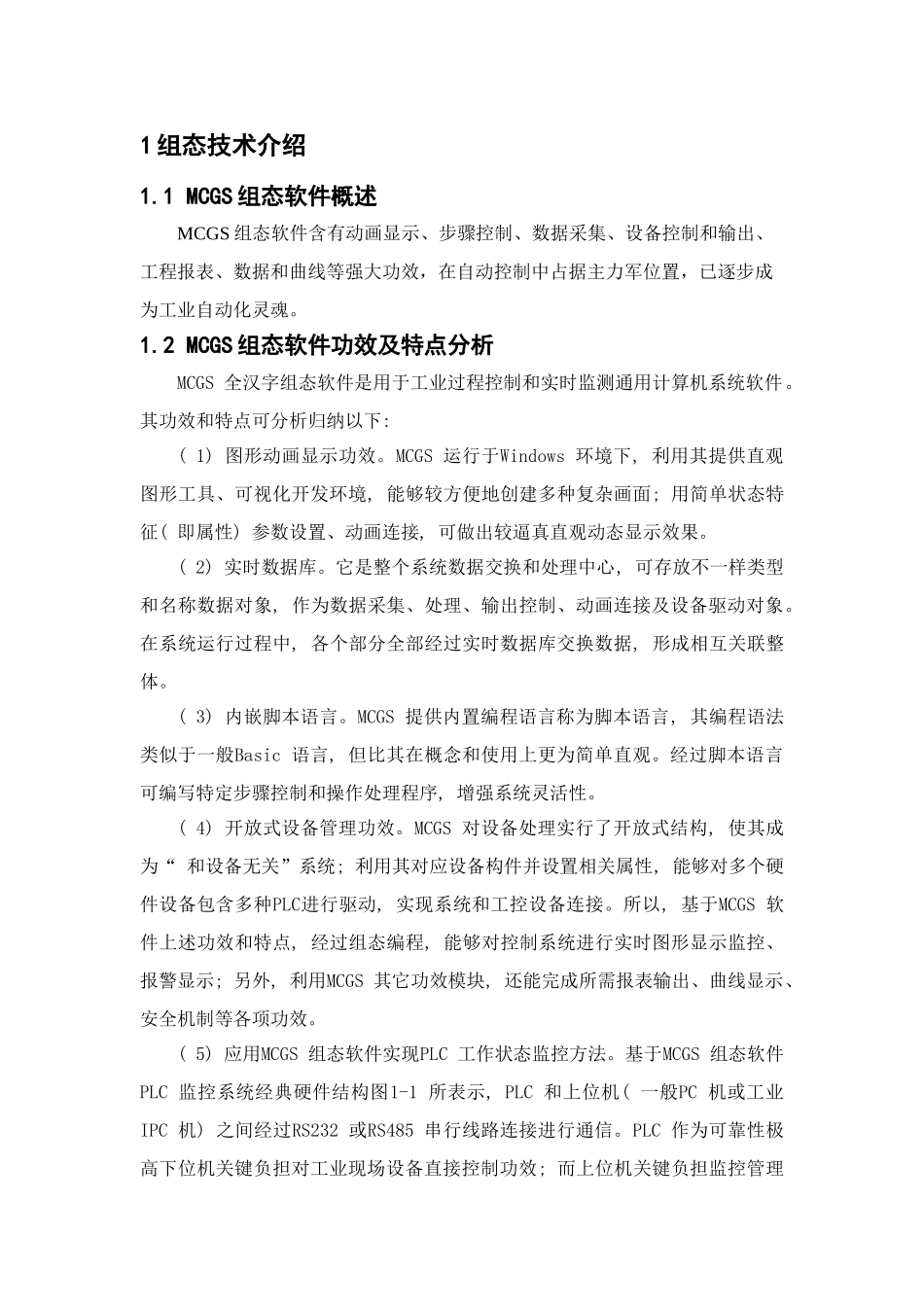

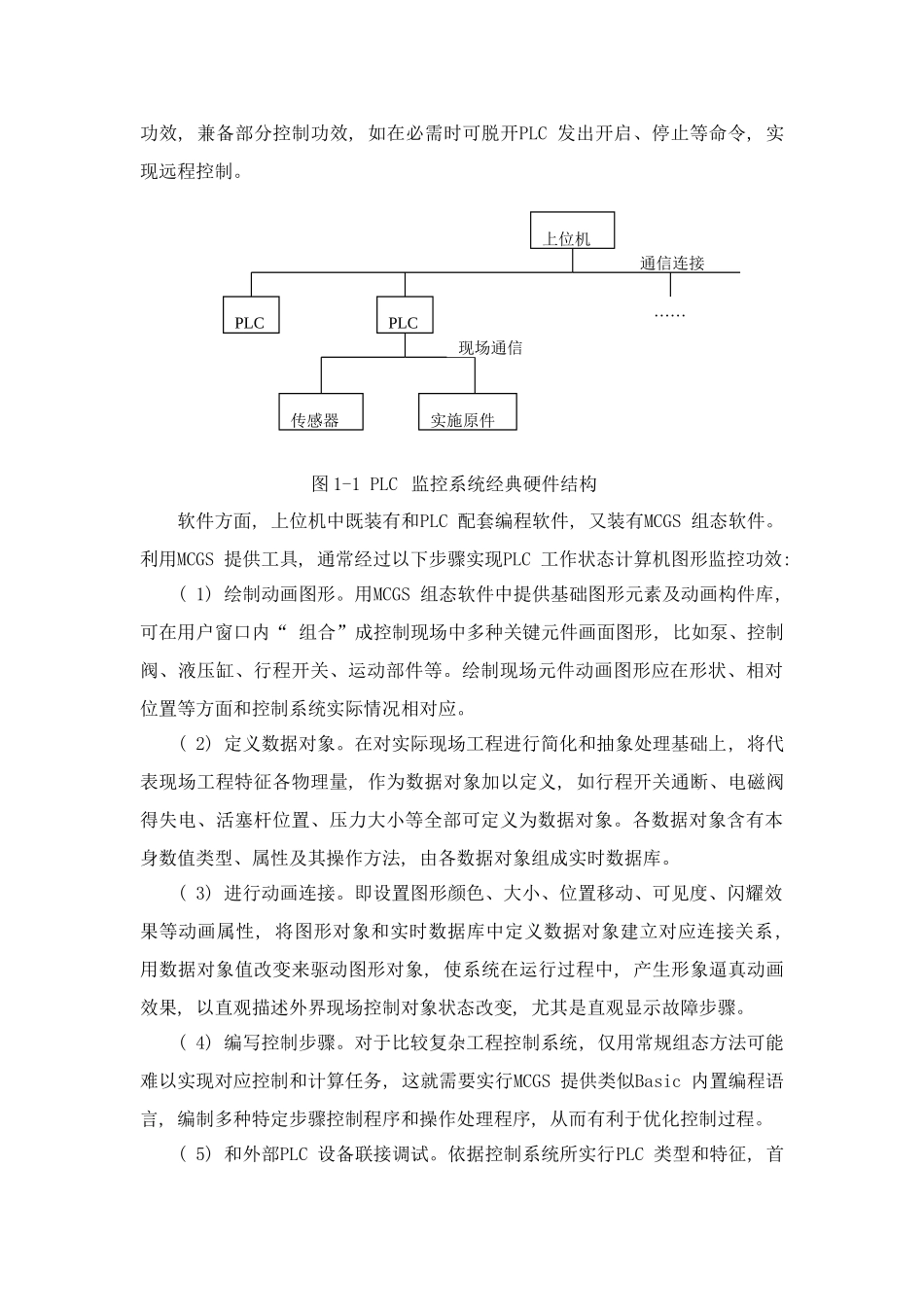

1 组态技术介绍1.1 MCGS 组态软件概述MCGS 组态软件含有动画显示、步骤控制、数据采集、设备控制和输出、工程报表、数据和曲线等强大功效，在自动控制中占据主力军位置，已逐步成为工业自动化灵魂。1.2 MCGS 组态软件功效及特点分析MCGS 全汉字组态软件是用于工业过程控制和实时监测通用计算机系统软件。其功效和特点可分析归纳以下:( 1) 图形动画显示功效。MCGS 运行于Windows 环境下, 利用其提供直观图形工具、可视化开发环境, 能够较方便地创建多种复杂画面; 用简单状态特征( 即属性) 参数设置、动画连接, 可做出较逼真直观动态显示效果。( 2) 实时数据库。它是整个系统数据交换和处理中心, 可存放不一样类型和名称数据对象, 作为数据采集、处理、输出控制、动画连接及设备驱动对象。在系统运行过程中, 各个部分全部经过实时数据库交换数据, 形成相互关联整体。( 3) 内嵌脚本语言。MCGS 提供内置编程语言称为脚本语言, 其编程语法类似于一般Basic 语言, 但比其在概念和使用上更为简单直观。经过脚本语言可编写特定步骤控制和操作处理程序, 增强系统灵活性。( 4) 开放式设备管理功效。MCGS 对设备处理实行了开放式结构, 使其成为“ 和设备无关”系统; 利用其对应设备构件并设置相关属性, 能够对多个硬件设备包含多种PLC进行驱动, 实现系统和工控设备连接。所以, 基于MCGS 软件上述功效和特点, 经过组态编程, 能够对控制系统进行实时图形显示监控、报警显示; 另外, 利用MCGS 其它功效模块, 还能完成所需报表输出、曲线显示、安全机制等各项功效。( 5) 应用MCGS 组态软件实现PLC 工作状态监控方法。基于MCGS 组态软件PLC 监控系统经典硬件结构图1-1 所表示, PLC 和上位机( 一般PC 机或工业IPC 机) 之间经过RS232 或RS485 串行线路连接进行通信。PLC 作为可靠性极高下位机关键负担对工业现场设备直接控制功效; 而上位机关键负担监控管理功效, 兼备部分控制功效, 如在必需时可脱开PLC 发出开启、停止等命令, 实现远程控制。软件方面, 上位机中既装有和PLC 配套编程软件, 又装有MCGS 组态软件。利用MCGS 提供工具, 通常经过以下步骤实现PLC 工作状态计算机图形监控功效:( 1) 绘制动画图形。用MCGS 组态软件中提供基础图形元素及动画构件库, 可在用户窗口内“ 组合”成控制现场中多种关键元件画面图形, 比如泵、控制阀、液压缸、行程开关、运动部件等。绘制现场元件...
