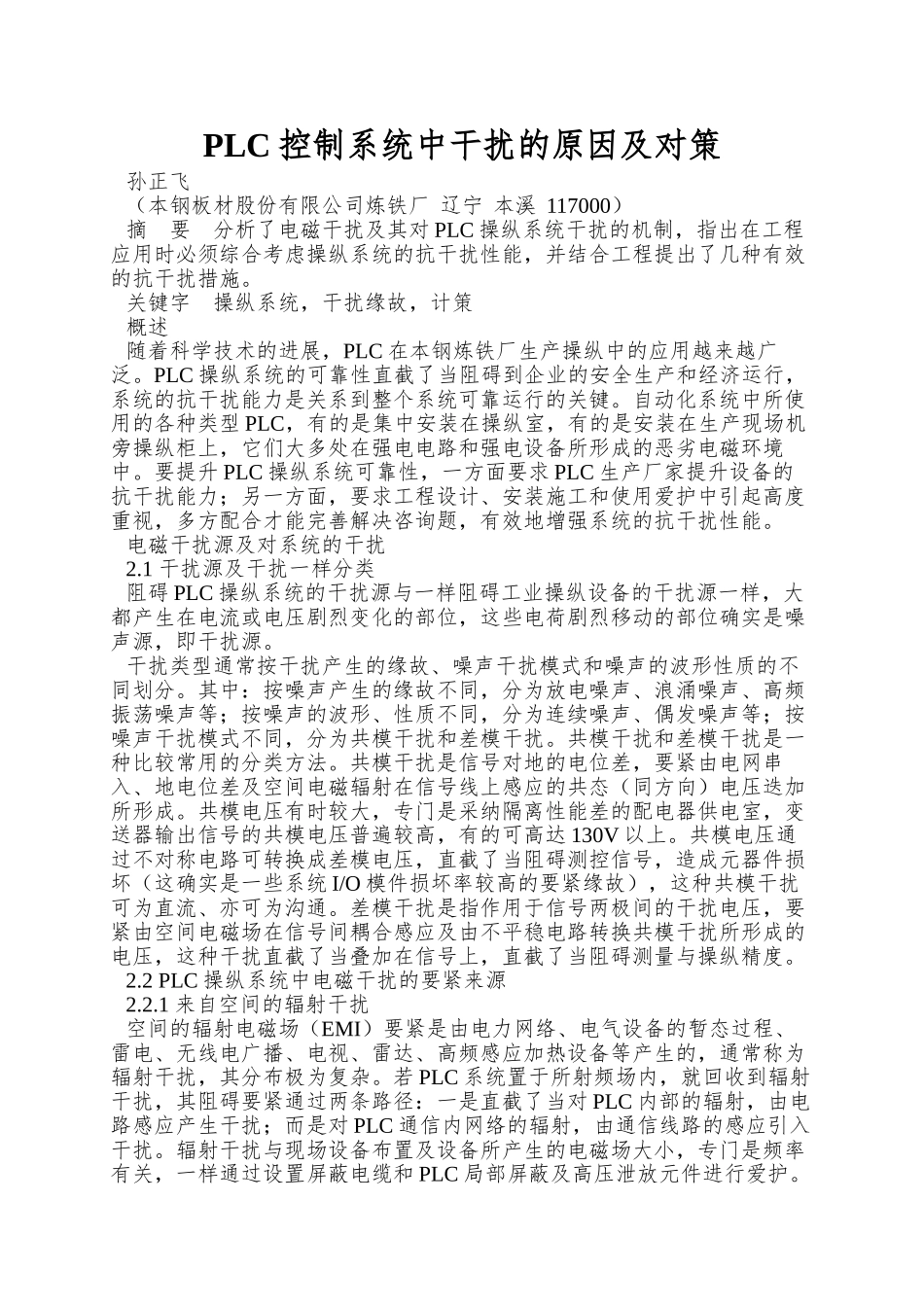

PLC 控制系统中干扰的原因及对策孙正飞（本钢板材股份有限公司炼铁厂 辽宁 本溪 117000）摘 要 分析了电磁干扰及其对 PLC 操纵系统干扰的机制，指出在工程应用时必须综合考虑操纵系统的抗干扰性能，并结合工程提出了几种有效的抗干扰措施。关键字 操纵系统，干扰缘故，计策概述随着科学技术的进展，PLC 在本钢炼铁厂生产操纵中的应用越来越广泛。PLC 操纵系统的可靠性直截了当阻碍到企业的安全生产和经济运行，系统的抗干扰能力是关系到整个系统可靠运行的关键。自动化系统中所使用的各种类型 PLC，有的是集中安装在操纵室，有的是安装在生产现场机旁操纵柜上，它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。要提升 PLC 操纵系统可靠性，一方面要求 PLC 生产厂家提升设备的抗干扰能力；另一方面，要求工程设计、安装施工和使用爱护中引起高度重视，多方配合才能完善解决咨询题，有效地增强系统的抗干扰性能。电磁干扰源及对系统的干扰2.1 干扰源及干扰一样分类阻碍 PLC 操纵系统的干扰源与一样阻碍工业操纵设备的干扰源一样，大都产生在电流或电压剧烈变化的部位，这些电荷剧烈移动的部位确实是噪声源，即干扰源。干扰类型通常按干扰产生的缘故、噪声干扰模式和噪声的波形性质的不同划分。其中：按噪声产生的缘故不同，分为放电噪声、浪涌噪声、高频振荡噪声等；按噪声的波形、性质不同，分为连续噪声、偶发噪声等；按噪声干扰模式不同，分为共模干扰和差模干扰。共模干扰和差模干扰是一种比较常用的分类方法。共模干扰是信号对地的电位差，要紧由电网串入、地电位差及空间电磁辐射在信号线上感应的共态（同方向）电压迭加所形成。共模电压有时较大，专门是采纳隔离性能差的配电器供电室，变送器输出信号的共模电压普遍较高，有的可高达 130V 以上。共模电压通过不对称电路可转换成差模电压，直截了当阻碍测控信号，造成元器件损坏（这确实是一些系统 I/O 模件损坏率较高的要紧缘故），这种共模干扰可为直流、亦可为沟通。差模干扰是指作用于信号两极间的干扰电压，要紧由空间电磁场在信号间耦合感应及由不平稳电路转换共模干扰所形成的电压，这种干扰直截了当叠加在信号上，直截了当阻碍测量与操纵精度。2.2 PLC 操纵系统中电磁干扰的要紧来源2.2.1 来自空间的辐射干扰空间的辐射电磁场（EMI）要紧是由电力网络、电气设备的暂态过程、雷电、无线电广播、电视、雷达、高频感应加热设备等产生的，通常称为辐射...
