S7-1200-PLC最大IO能力计算电源需求与计算

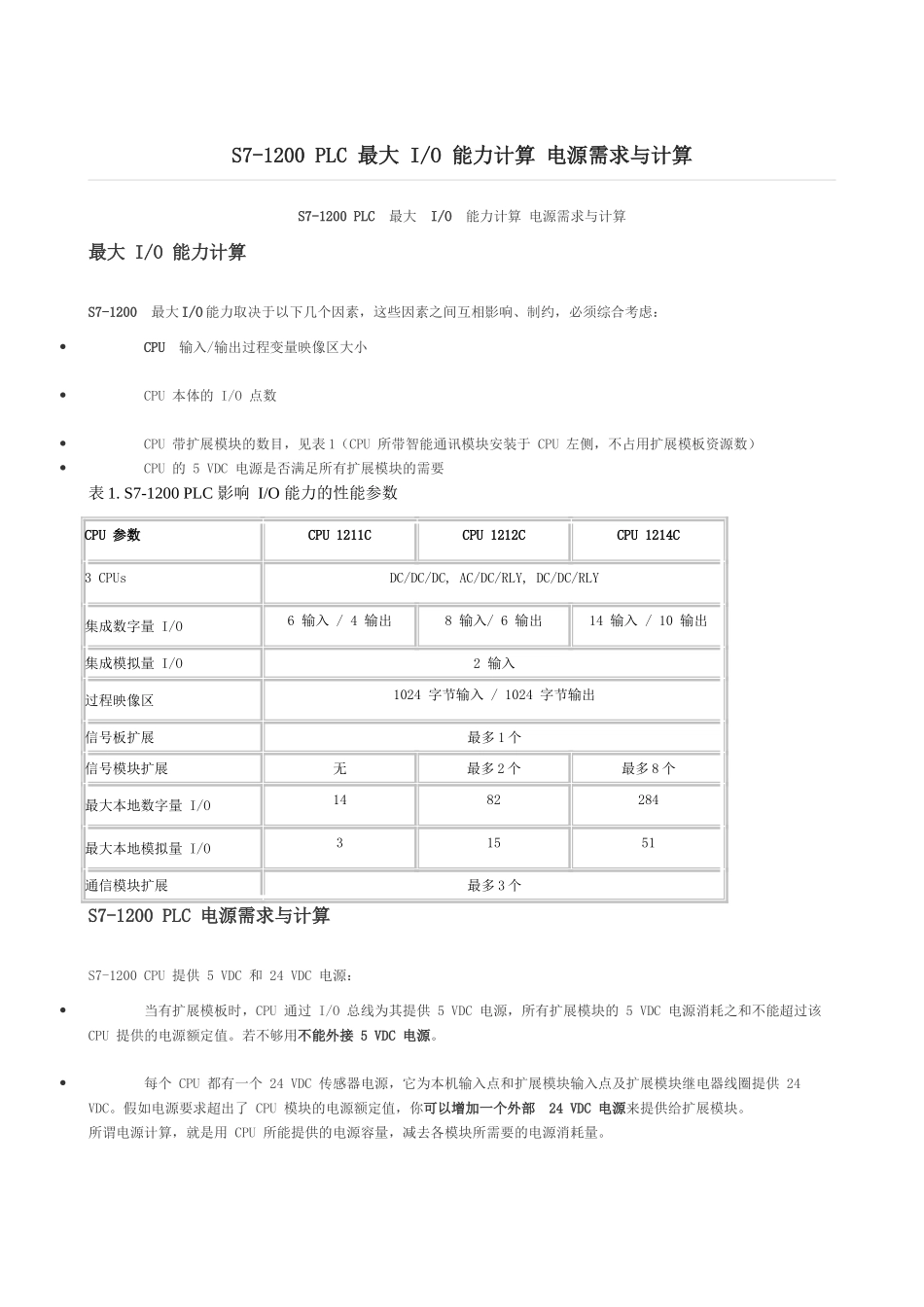

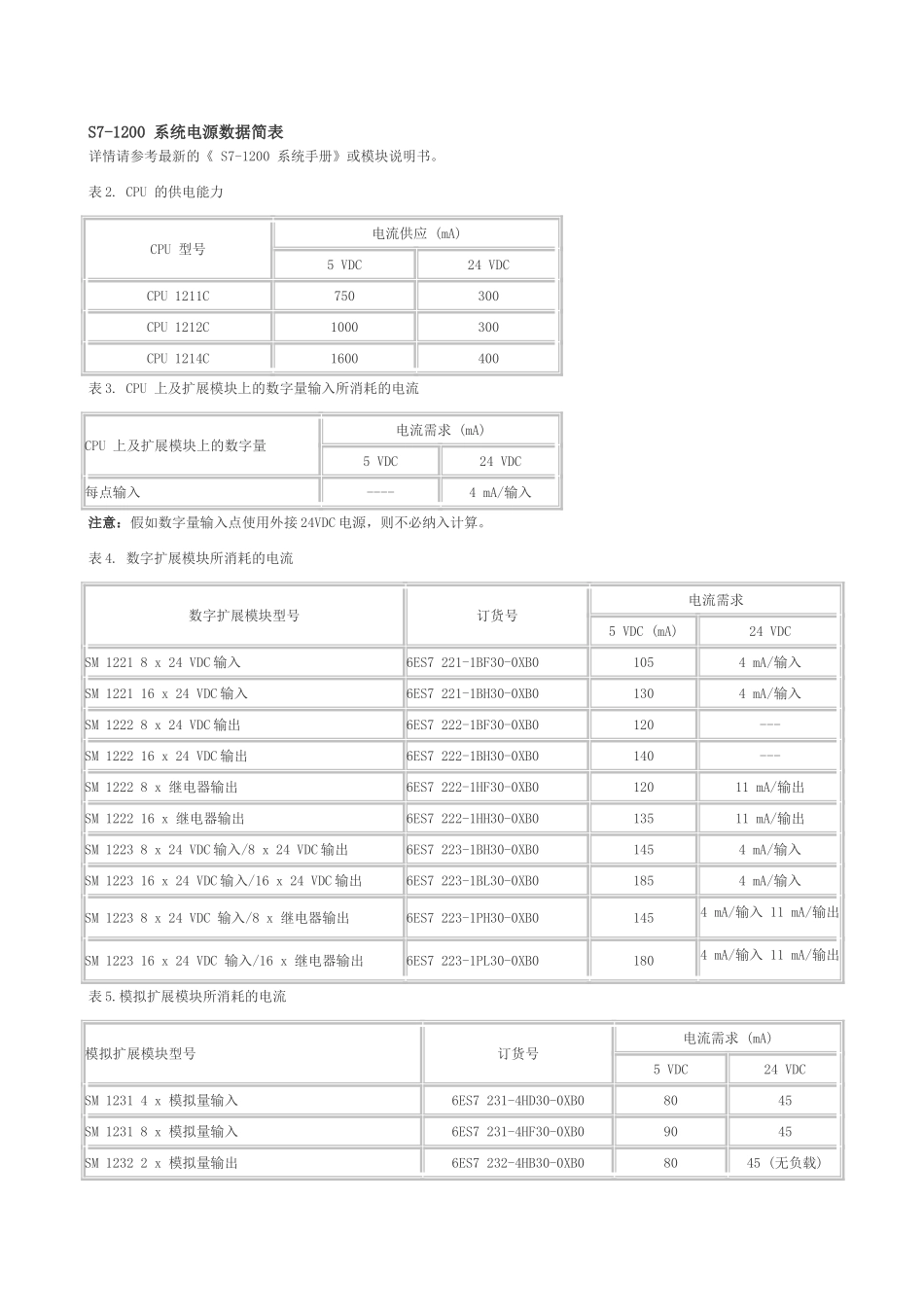

S7-1200 PLC 最大 I/O 能力计算 电源需求与计算S7-1200 PLC 最大 I/O 能力计算 电源需求与计算最大 I/O 能力计算 S7-1200 最大 I/O 能力取决于以下几个因素，这些因素之间互相影响、制约，必须综合考虑：CPU 输入/输出过程变量映像区大小 CPU 本体的 I/O 点数 CPU 带扩展模块的数目，见表 1（CPU 所带智能通讯模块安装于 CPU 左侧，不占用扩展模板资源数）CPU 的 5 VDC 电源是否满足所有扩展模块的需要表 1. S7-1200 PLC 影响 I/O 能力的性能参数CPU 参数CPU 1211CCPU 1212CCPU 1214C3 CPUsDC/DC/DC, AC/DC/RLY, DC/DC/RLY集成数字量 I/O6 输入 / 4 输出8 输入/ 6 输出14 输入 / 10 输出集成模拟量 I/O2 输入过程映像区1024 字节输入 / 1024 字节输出信号板扩展最多 1 个信号模块扩展无最多 2 个最多 8 个最大本地数字量 I/O1482284最大本地模拟量 I/O31551通信模块扩展最多 3 个S7-1200 PLC 电源需求与计算 S7-1200 CPU 提供 5 VDC 和 24 VDC 电源：当有扩展模板时，CPU 通过 I/O 总线为其提供 5 VDC 电源，所有扩展模块的 5 VDC 电源消耗之和不能超过该 CPU 提供的电源额定值。若不够用不能外接 5 VDC 电源。 每个 CPU 都有一个 24 VDC 传感器电源，它为本机输入点和扩展模块输入点及扩展模块继电器线圈提供 24 VDC。假如电源要求超出了 CPU 模块的电源额定值，你可以增加一个外部 24 VDC 电源来提供给扩展模块。所谓电源计算，就是用 CPU 所能提供的电源容量，减去各模块所需要的电源消耗量。 S7-1200 系统电源数据简表详情请参考最新的《 S7-1200 系统手册》或模块说明书。表 2. CPU 的供电能力CPU 型号电流供应 (mA)5 VDC24 VDCCPU 1211C750300CPU 1212C1000300CPU 1214C1600400表 3. CPU 上及扩展模块上的数字量输入所消耗的电流CPU 上及扩展模块上的数字量电流需求 (mA)5 VDC24 VDC每点输入----4 mA/输入注意：假如数字量输入点使用外接 24VDC 电源，则不必纳入计算。表 4. 数字扩展模块所消耗的电流数字扩展模块型号订货号电流需求5 VDC (mA)24 VDCSM 1221 8 x 24 VDC 输入6ES7 221-1BF30-0XB01054 mA/输入SM 1221 16 x 24 VDC 输入6ES7 221-1BH30-0XB01304 mA/输入SM 1222 8 x 24 VDC 输出6ES7 222-1BF30-0XB0120---SM 1222 16 x 24 VDC 输出6...
