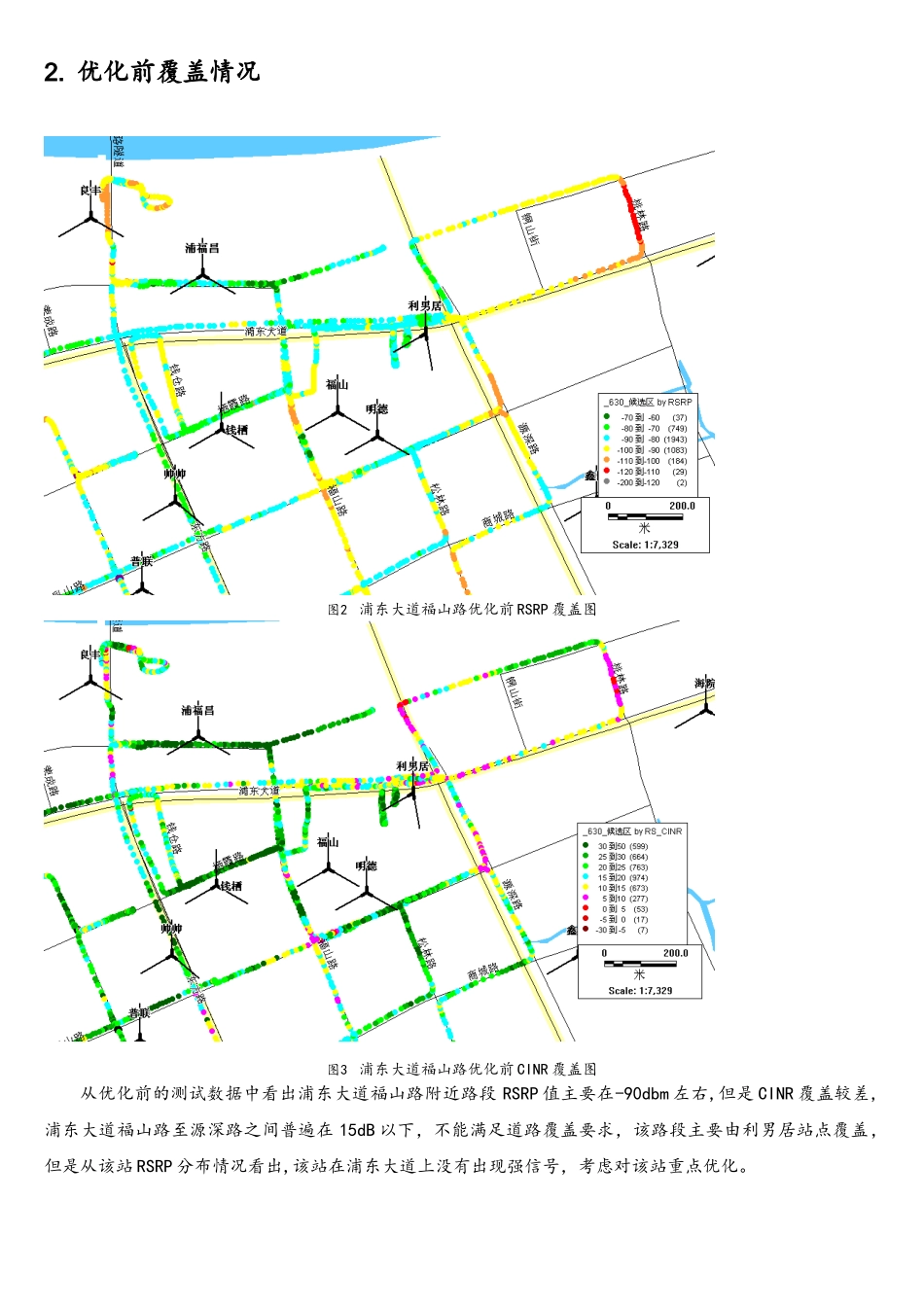

TDD_LTE 无线网络优化案例一、 浦东大道福山路道路优化案例1. 测试环境【路测设备】：JDSU W1314A-E01 Receiver【路测软件】:JDSU E6474A-X【测试路段】：浦东大道、源深路及福山路周边路段【测试环境】:从前期的测试中发现在浦东大道福山路附近路段存在弱覆盖情况,SINR 在道路上分布不满足测试需求，通过 RF 手段进行优化后进行前后对比.图1 浦东大道福山路附近无线环境图浦东大道福山路周边无线环境图中看出，该区域由密集居民区、高层商务写字楼、厂房及学校组成，浦东大道北侧无线环境良好，南侧道路两旁有较多建筑,对无线信号有较强的阻挡，周边主要由利男居、浦福昌、钱栖站点覆盖周边道路。2. 优化前覆盖情况图2 浦东大道福山路优化前 RSRP 覆盖图图3 浦东大道福山路优化前 CINR 覆盖图从优化前的测试数据中看出浦东大道福山路附近路段 RSRP 值主要在-90dbm 左右,但是 CINR 覆盖较差,浦东大道福山路至源深路之间普遍在 15dB 以下，不能满足道路覆盖要求，该路段主要由利男居站点覆盖 ,但是从该站 RSRP 分布情况看出,该站在浦东大道上没有出现强信号，考虑对该站重点优化。3. 优化思路及方案图4 利男居站点平面图利男居各小区照片 问题路段主覆盖站点为利男居，该站点位于浦东大道 44 号林顿酒店 7 楼,天馈采纳抱杆安装，挂高 24米,从利男居站点各小区安装位置中看出,该站 3 个小区天馈周边都有阻挡物，而根据当前设计方位角，利男居_1 小区的天线方位角 0°,在浦东大道上是旁瓣信号覆盖,而利男居_3 小区天线方位角 240°覆盖方向也存在自身楼面建筑的阻挡,从而得出浦东大道该站点信号偏弱的原因，通过实际情况看中看出，利男居_1 小区 50°方向角有自身建筑的阻挡，往该方向调整不但不能改善浦东大道的覆盖，反而会使得信号反射而出现在背面区域,于是考虑将利男居_1 调整为 280°、根据挂高计算出该小区下倾调整为 2°覆盖效果为最佳；利男居_2 主覆盖方向由两栋高楼阻挡,导致在源深路段覆盖较差，由于建筑的阴影效果通过调整天馈是无法改善覆盖,建议该小区调整为 50°来覆盖浦东大道东侧路段、利男居_3 当前信号阻挡明显，调整为 180°可以很好的避开阻挡物，达到最佳的覆盖效果，同时为了改善福山路近浦东大道覆盖，调整浦福昌 2、钱栖 1小区天馈来避开由于利男居下倾角增大后出现的弱覆盖路段，综合路测情况分析，得出具体调整方案如下：SiteNameCNCellNameCN初始值调整后Heightazi...
