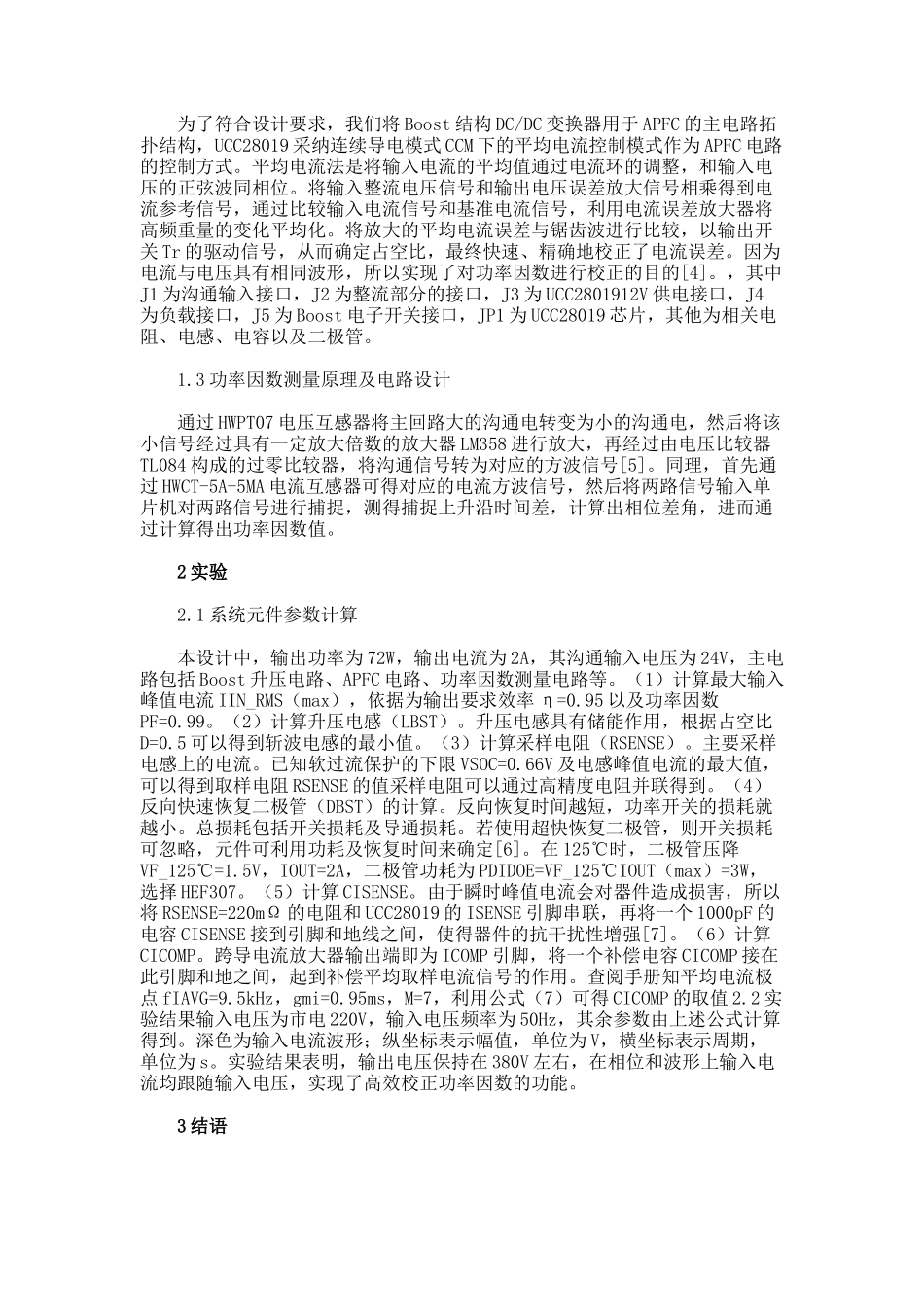

UCC28019 的高效率 APFC 电路设计的论文 摘要：文中针对传统功率因数校正电路设计程序繁杂、所需元件数量多、结构庞大、成本昂贵等问题，讨论了一种基于 UCC28019，并采纳广泛应用的MSP430 单片机作为控制器的 Boost 型高效率有源功率因数校正电路。最后给出了实验波形，得到了相应的结论，验证了电路设计及其控制策略的正确性。实验结果表明，使用 UCC28019 设计的电路，不仅可使步骤简化，系统可靠性增强，还有效提高了功率因数，保持了较好的稳定性。 关键词：UCC28019；MSP430 单片机；Boost；功率因数校正 0 引言 随着电力电子技术的进展及广泛应用，电力电子设备成为最大的谐波源。当谐波电流注入电网时，电网电流会发生非正弦失真，对其它电气通信设备的正常运行造成干扰，从而导致电能质量降低，因此，如何抑制谐波已成为电力系统等领域的一个重要课题[1]。针对上述问题，最理想的方法是在电源内部进行功率因数校正。人们最早采纳无源校正技术，但不能很好地抑制输入电流中的谐波含量。进入 20 世纪 70 年代，伴随着电力半导体器件的不断更新，开关变换器迅猛进展。80 年代是现代化有源功率因数校正（APFC）技术进展的初级阶段，它将电网功率因数提高至接近 1，且有稳定的直流输入电压。自 20 世纪90 年代以来，出现了新的功率因数校正原理、拓扑和控制方法[2]。本文讨论了一种基于控制器 UCC28019 的有源功率因数校正（APFC）电路，它采纳在电流连续导通模式下工作的 Boost 升压拓扑结构，最大化减小了谐波失真，实验结果非常逼近单位功率因数水平，达到了低成本、高效率 PFC 电路设计的目的。 1 电路的工作原理与设计 1.1UCC28019 的结构与工作原理 UCC28019 是一种工作在连续导电模式下，具有功率因数校正功能的控制芯片。UCC28019 的调控功能经过两个回路完成：（1）内部电流回路。从 ISENSE端输入的负极性电压信号经反相器变为正极性信号，该信号在电流放大器作用下输出为 ICOMP。将 ICOMP 电压与来自斜坡信号发生器的信号进行比较，芯片内部 RS 触发器将其输出的结果作为输入，与其内部 65kHz 振荡信号共同控制 PWM的占空比，功率开关上升的过程恰好超过 ICOMP 电压的时间，该时间又决定了DOFF，由斩波拓扑方程有 DOFF=VIN/VOUT。由于 VIN 是正弦波，而 ICOMP 的电压与电感电流具有一阶线性关系，经过控制回路的作用，电感电流与输入电压波形同步，输入电流同为正弦波形且与输...
